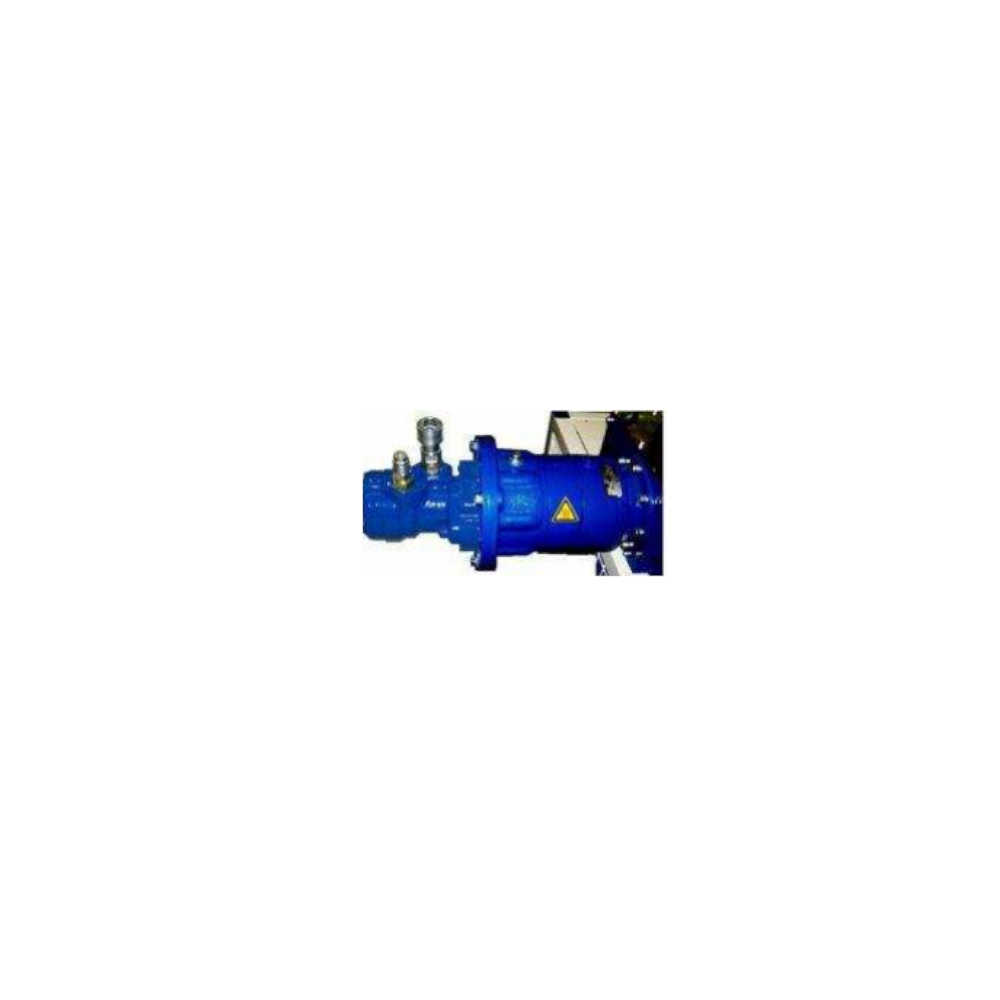

Kit départ moteur avec adaptation réducteur Ref. A-077015

Équipement

L’équipement est construit autour d’un châssis mécano-soudé équipé de 4 roulettes pivotantes (2 freinées).

Il se compose d’une unité de chargement (trémie d’alimentation), d’un presseur pneumatique (option), d’un bloc de coupe motorisé, d’un coffret de contrôle commande, d’un bac de stockage des broyats.

Unité de chargement :

• La trémie d’alimentation en tôle inox accepte l’introduction de divers matériaux ‘en vrac’ (pas de limitation de l’épaisseur des documents à détruire). Elle peut recevoir, en option, un presseur pneumatique à commande manuelle ou électrique.

Bloc de coupe :

• De type ‘’birotor’’, le bloc de coupe est essentiellement constitué de couteaux et racleurs montés sur des arbres hexagonaux très robustes. Ces couteaux interchangeables existent en plusieurs profils et épaisseurs pour offrir différentes combinaisons de montage, suivant les matières traitées et le broyat désiré.
• Le moteur électrique couplé au réducteur planétaire entraîne en rotation les pignons d’une boîte de transfert. Les 2 arbres de sortie, montés sur des roulements auto-alignant, tournent à des vitesses différentes et en sens inverse pour entraîner la matière dans la zone de broyage.

Coffret de contrôle/commande :

En face avant, le pupitre de commande, d’une utilisation simple, comprend notamment :

• un interrupteur général cadenassable,
• un bouton poussoir d’arrêt d’urgence,
• un interrupteur ‘arrêt/marche’ broyeur avec son voyant,
• un interrupteur ‘débourrage’ avec son voyant (il permet de faire tourner les couteaux en marche arrière en cas de charge trop importante ou déchet inapproprié),
• un compteur horaire permettant de contrôler le temps de fonctionnement.

A l’intérieur du coffret, les principaux constituants sont :

• un disjoncteur moteur,
• des sectionneur-fusibles pour la protection des circuits électriques,
• un contacteur inverseur moteur,
• un transformateur 24Vca destiné à la commande (contacteurs, …),
• un automate TWIDO associé à un transformateur d’intensité pour la commande de l’inversion du sens de rotation moteur en cas de surcharge,

Unité de déchargement :

• La porte du châssis équipée d’un interrupteur de sécurité permet d’accéder au bac de récupération des déchets broyés.
• Un capteur détecte la présence du bac.
• Le bac peut être remplacé par un convoyeur à bande qui, en position, interdit l’accès aux pièces en rotation du broyeur.

Objectifs pédagogiques

• Analyse fonctionnelle d’un système industriel,
• Justification du choix technologiques (type de réducteur, choix des couteaux),
• Amélioration du système par l’ajout d’un presseur (réalisation des activités de câblage : raccordements, vérifications, …)
• Maintenance mécanique : équipement constitué de pièces mécaniques robustes pour des interventions fréquentes.

• Maintenance industrielle,
• Pilotage de systèmes,
• Lignes de production.
