Productis 4 postes Ref. A-086361

  • 18 Garantie mois Garantie 18 mois
  • « CE »

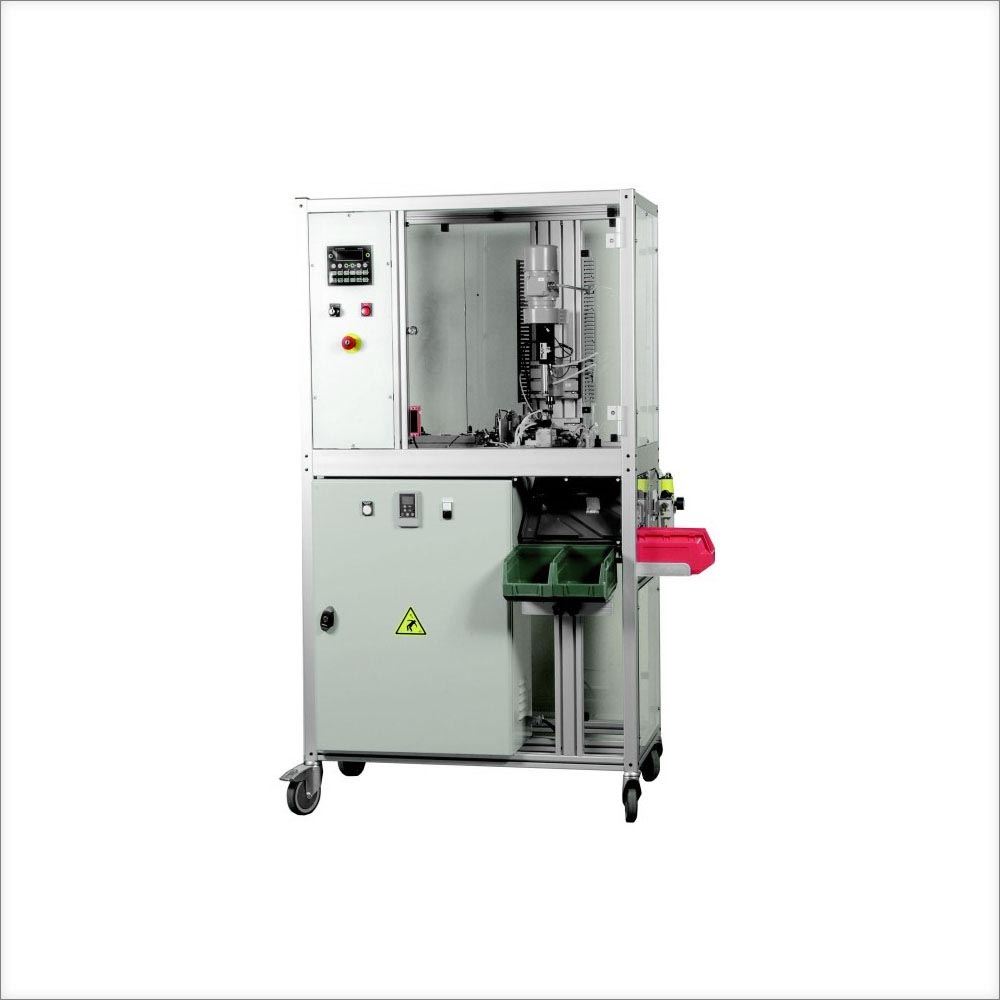

Cet équipement industriel permet de réaliser un cycle de fabrication automatisé pour le perçage d'une roue de poulie. Le cycle est le suivant : arrivée des pièces sur le poste mise en position contrôle du type de matière poids dimensionnel opération de perçage tri et évacuation en fonction de caractéristiques choisies par l'opérateur (pièces bonnes ou mauvaises).

Descriptif technique

  • 1 châssis monobloc,
  • 1 tapis de transfert de pièces,
  • 1 sas d'attente,
  • 1 poste de contrôle de la pièce,
  • 1 unité de perçage,
  • 1 poste de tri et d'évacuation,
  • 1 armoire de commande intégrant les automatismes,
  • Capteurs et détecteurs : inductif, capacitif, photo-électrique, linéaire, analogique, magnétique à chute de pression,
  • Vérins et distributeurs pneumatiques,
  • 1 terminal de dialogue opérateur : aide au choix, messages, paramétrage,
  • 1 automate Modicon M340,
  • 1 variateur Altivar 0,18 kW,
  • Interrupteurs de sécurité avec module Preventa,
  • 1 lot de pièces pour le process dans différentes matières.

Objectifs pédagogiques

  • Étudier et justifier le choix des différentes technologies de capteurs (photo-électrique, inductif, capacitif, optique, analogique).
  • Choisir et dimensionner les actionneurs électriques et pneumatiques.
  • Analyser et justifier une structure d'alimentation pneumatique (sectionneur, bloqueur, distributeur).
  • Justifier des choix d'éléments de protection électrique.
  • Paramétrer le fonctionnement du variateur de vitesse.
  • Effectuer des mesures de courant et de tension aux bornes du moteur.
  • Effectuer la programmation de tout ou partie du cycle de production (cycle en OU, en ET, grafcet hiérarchisé, travail sur mots, langage à contacts, compteur, temporisation…).
  • Mettre en oeuvre les boucles du GEMMA.
  • Mettre en oeuvre des cartes d'entrées/sorties analogiques.
