Station de manipulation électrique Ref. A-086989
- Garantie 2 ans
-
« CE »

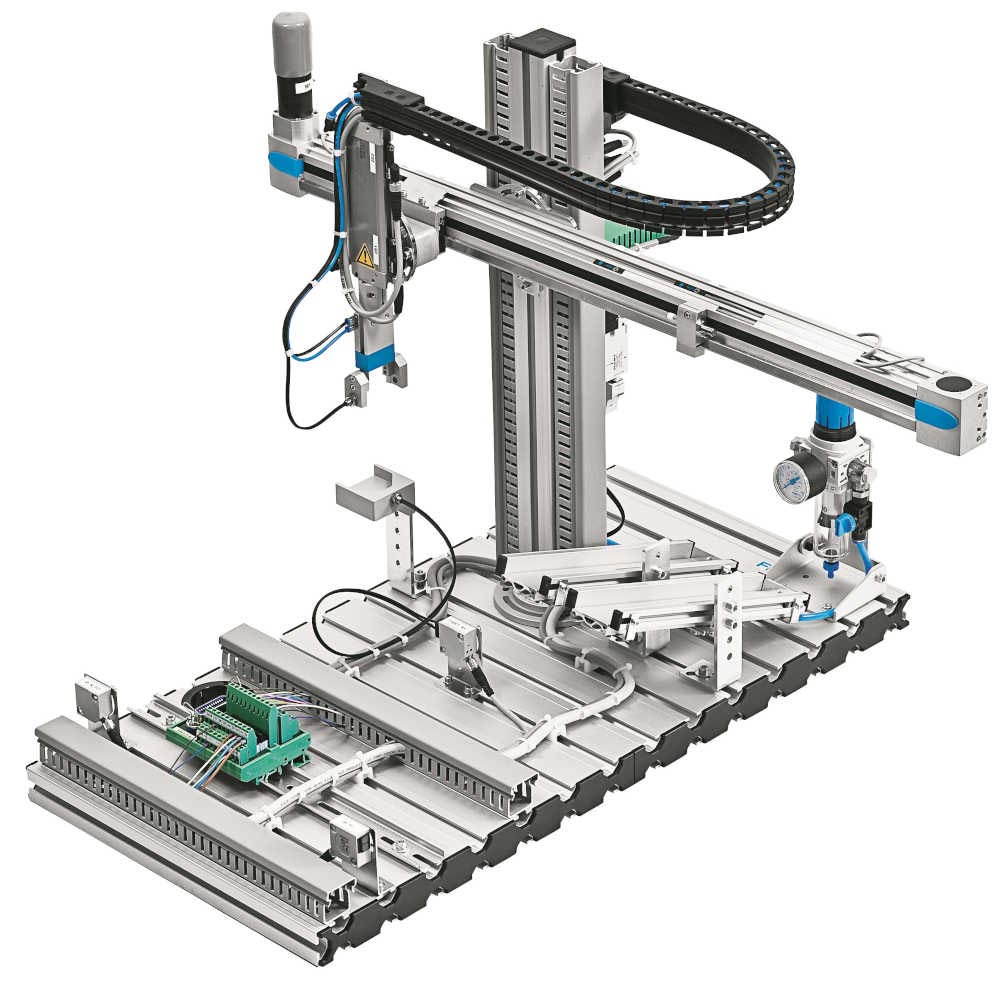

Station de manipulation électrique
La station de manipulation MPS® C sert, entre autres choses, à la détection et à la manipulation de pièces d'usinage pour combler les différences de hauteur dans le processus de production. Les axes linéaires électriques et leur commande se trouvent au centre.
Descriptif technique
Composition:
- 1 plaque aluminium profilée
- 1 axe linéaire électrique avec moteur MCC
- 1 vérin de levage avec détecteur de fin de course
- 1 pince avec capteur optique
- 1 filtre régulateur de pression avec distributeur de mise sous tensio
- 6 entrées numériques
- 7 sorties numériques
- 1 paquet de serres-câbles
- 1 interface de raccordement
- 2 modules de distributeur
- Pression de service 400 kPa (4 bar)
- Alimentation électrique 24 V DC
Équipement
La station à actionneur électrique est équipée d'un système de manipulation flexible à deux axes. Un capteur optique à réflexion détecte les pièces à usiner dans l’unité de réception. Le système de manipulation y prélève les pièces à usiner à l'aide d'une pince pneumatique. La pince est dotée d'un capteur optique qui distingue les pièces « noires » des pièces « non noires ». En fonction de ces critères, les pièces à usiner sont déposées sur des glissières différentes.Objectifs pédagogiques
- Apprentissage et programmation d'un actionneur linéaire pneumatique pour la manipulation
- Commande du vérin pneumatique et de la pince
- Positionnement des axes linéaires à l'aide de capteurs de proximité magnétiques
- Détection de pièces à usiner par leurs propriétés de réflexion à l'aide de détecteurs à réflexion
- Apprentissage et programmation de terminaux de distributeurs pneumatiques
