Châssis de câblage

Un Support didactique permettant aux élèves de s’exercer dans des conditions proches de la réalité

Les châssis de câblage jouent un rôle essentiel dans l’enseignement des métiers de l’électricité dans les lycées techniques et professionnels et les centres de formation. Conçus pour offrir un support pratique et réaliste, ces châssis permettent aux élèves de réaliser des exercices de câblage dans des conditions proches du monde professionnel. Ils constituent un outil pédagogique incontournable pour le développement des compétences techniques et pratiques.

Définition des Châssis de Câblage

Les châssis de câblage sont des structures fixes ou modulaires en métal, qui permettent de :

• Fixer des composants électriques : relais, disjoncteurs, contacteurs, variateurs, etc.
• Réaliser des câblages électriques selon les normes techniques et professionnelles.
• Tester des montages électriques en toute sécurité.

Ils sont souvent utilisés comme supports pour l’apprentissage des circuits électriques tertiaires (bâtiments) ou résidentiels.

Caractéristiques des Châssis de Câblage

• Structure robuste et stable : généralement en acier, adaptée à un usage intensif en milieu pédagogique.
• Compatibilité : châssis conçu pour accueillir des modules électriques, électroniques ou automatiques.
• Sécurité intégrée : les systèmes respectent les normes électriques et incluent des protections pour les utilisateurs.

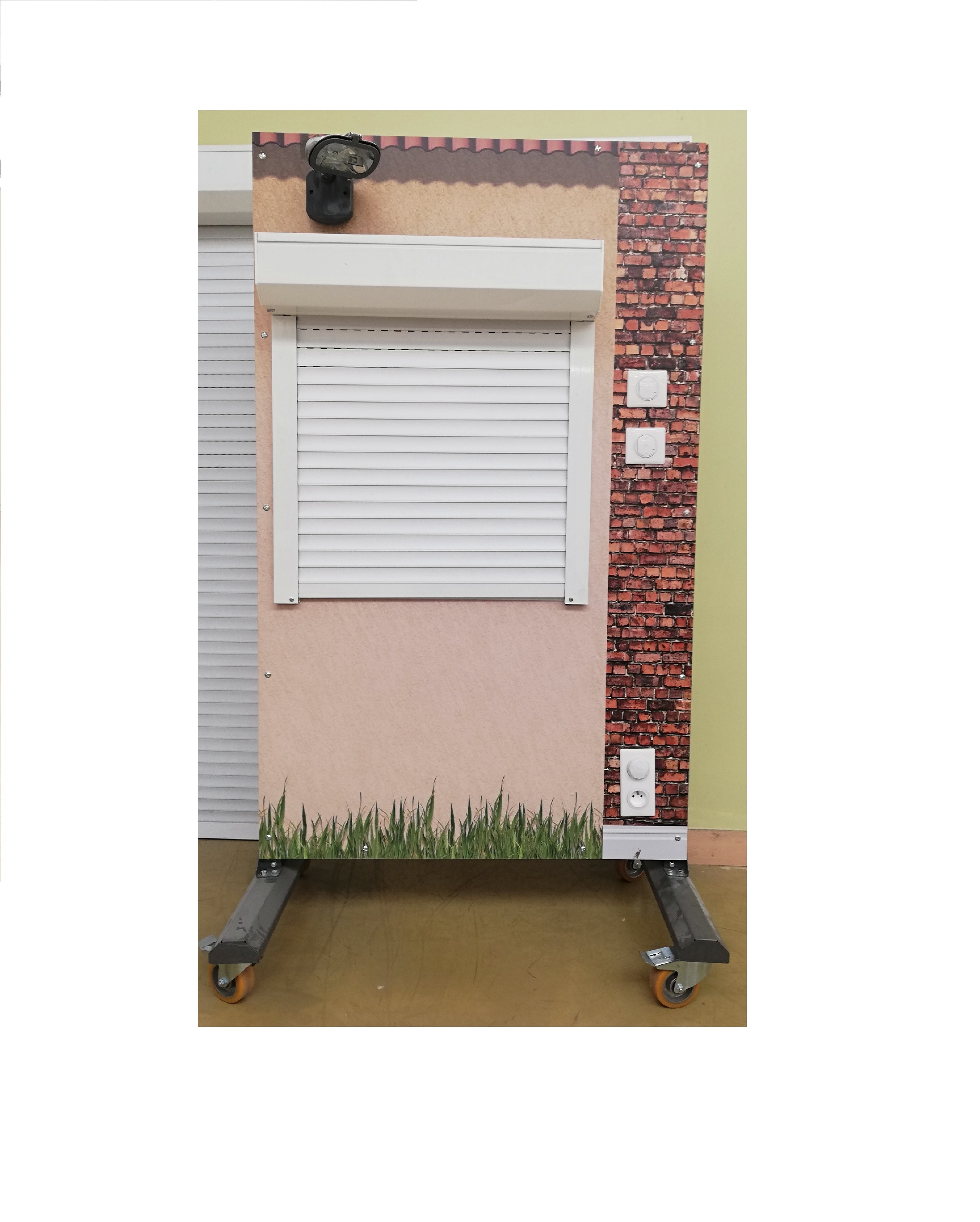

Le châssis de câblage

• Conçus pour les exercices liés aux installations domestiques et tertiaires.
• Intègrent des composants tels que : interrupteurs, prises, tableaux électriques, disjoncteurs, etc.
• Respectent les normes NF C 15-100 pour les installations domestiques.
• Montés sur roulettes pour faciliter leur déplacement au sein des ateliers.
• Idéaux pour les espaces d’apprentissage flexibles.

Objectifs Pédagogiques des Châssis de Câblage

L’utilisation des châssis de câblage dans l’enseignement technique vise plusieurs objectifs clés :

• Maîtrise des techniques de câblage : Câblage de circuits tertiaires, ou résidentiels selon les schémas électriques. Montage et raccordement des composants électriques.
• Développement des compétences pratiques : Utilisation des outils spécifiques : tournevis, pinces à dénuder, outils de sertissage. Identification et repérage des câbles, respect des couleurs normalisées.
• Sensibilisation aux normes de sécurité : Application des consignes de sécurité électrique et des normes en vigueur. Utilisation des équipements de protection individuelle (EPI).
• Apprentissage de la méthodologie : Organisation et optimisation du câblage pour un résultat professionnel. Diagnostic, test et dépannage des circuits électriques.
• Préparation aux situations réelles : Les exercices réalisés sur châssis reproduisent les environnements rencontrés dans le milieu professionnel.

Avantages des Châssis de Câblage

• Pédagogie immersive : Travail sur des composants réels pour confronter les élèves à des situations concrètes. Développement des compétences pratiques nécessaires pour les métiers de l’électricité et de l’électrotechnique.
• Sécurité : Les châssis respectent les normes électriques pour éviter les risques de court-circuit ou d’accident.
• Flexibilité d’utilisation : Les châssis sont mobiles, facilitant leur déploiement dans différents espaces d’enseignement.
• Réalisme des exercices : Préparation des élèves aux contraintes réelles du câblage professionnel : rigueur, organisation, précision.

Compétences Acquises par les Élèves

Grâce aux châssis de câblage, les élèves développent :

• Une maîtrise des techniques de câblage selon les normes professionnelles.
• Une capacité à interpréter des schémas électriques et à les réaliser concrètement.
• Des compétences en organisation, diagnostic et dépannage des systèmes électriques.
• Une autonomie professionnelle dans la manipulation des outils et composants.

Préparation aux Métiers de l’Électricité

Les châssis de câblage sont essentiels pour préparer les élèves à des métiers tels que :

• Électricien bâtiment ou tertiaire
• Technicien en électrotechnique
