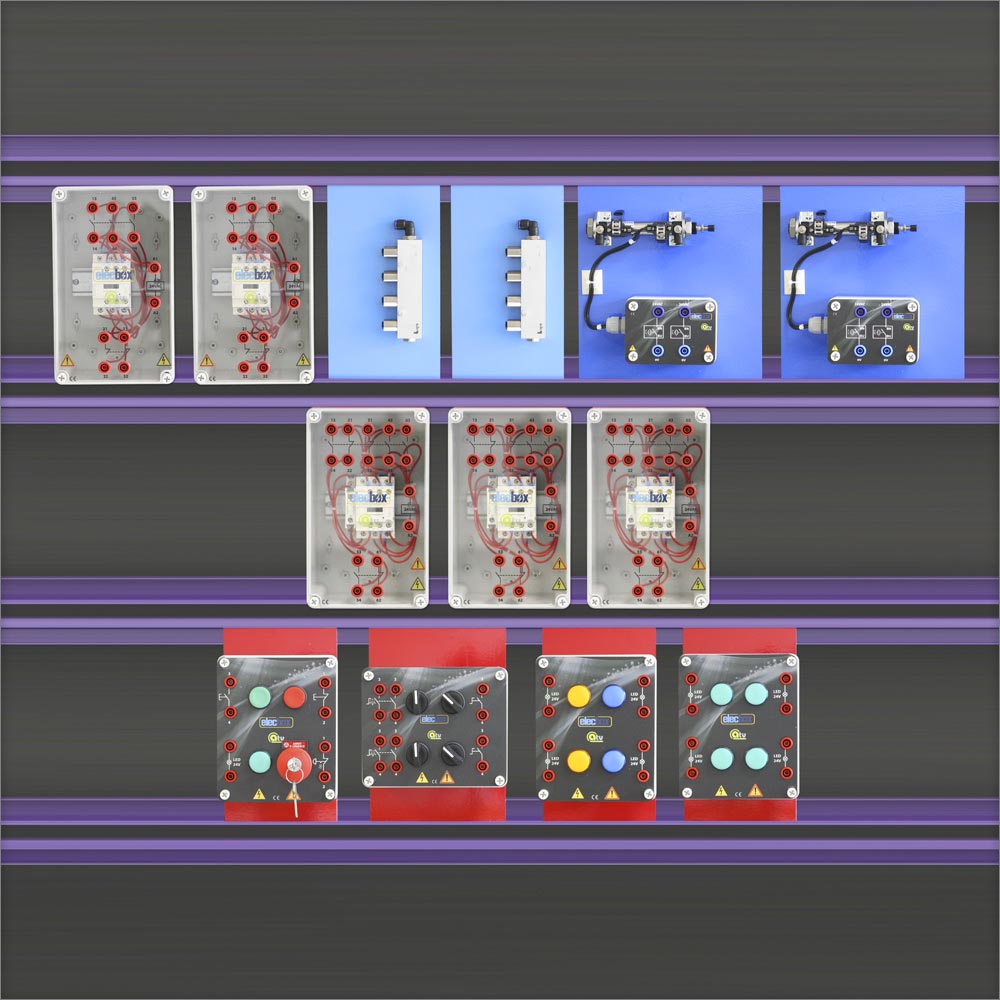

Pack électropneumatique Ref. 2-101.007

  • 1 Garantie  an  Garantie 1 an

Une approche pédagogique de la maintenance industrielle

Ces solutions modulaires permettent l'étude et la mise en œuvre des différents types de démarrage d’un moteur asynchrone triphasé (démarrage direct, démarrage avec inversion du sens de marche, démarrage étoile-triangle). Les fonctions abordées sont complémentaires et permettent un apprentissage progressif pour l'étudiant. Les différents composants sont installés dans des modules et raccordés sur des douilles de sécurité permettant le câblage en fils volants par cordons sécurisés.

Descriptif technique

  • 1 kit alimentation pneumatique avec vanne, régulateur, manomètre, filtre et raccords auto-obturants,
  • 2 nourrices d’alimentation avec raccords auto-obturants diamètre 6mm,
  • 1 module avec distributeur 3/2 bistable munie de 2 électrovannes 24VAC et de silencieux,
  • 1 module avec distributeur 5/2 bistable muni de 2 électrovannes 24VAC et de silencieux,
  • 1 boitier avec distributeur 5/3 centre fermé bistable muni avec 2 électrovannes 24VAC et de silencieux,
  • 1 module avec vérin simple effet diamètre 16mm course 50mm tige rentrée au repos avec régleur de vitesse pour le débit et capteurs Reeds pour la position,
  • 1 module avec vérin double effet diamètre 16mm course 50mm tige rentrée au repos avec régleur de vitesse pour le débit et capteurs reeds pour la position,
  • 2 modules avec contacteur auxiliaire 3NO + 2NF bobine 24V,
  • 3 modules avec contacteur auxiliaire 4NO + 3NF bobine 24V,
  • 1 module avec bouton poussoir vert contact NO, CPAU à clé 455 contact NF, BP rouge contact NF, voyant vert LED 24V,
  • 1 module avec 2 boutons poussoirs rouges avec contact NF, 2 boutons poussoirs noirs contacts NO+NF,
  • 1 module avec 4 voyants verts LED 24V,
  • 1 module avec 4 voyants bleus et jaunes LED 24V,
  • 1 module avec 2 boutons tournants 3pos contacts NO + NF, 2 boutons tournants 2pos contact NO,
  • 1 ensemble de cordons de sécurité diamètre 4mm pour le câblage électrique,
  • 1 kit pneumatique (bobine de tube diamètre 6mm de longueur 25m de couleur bleue),
  • 1 ensemble de plaques en PVC H250mm de couleur bleue et rouge adaptées au format des modules.

Objectifs pédagogiques

  • Kit de câblage permettant de réaliser la mise en œuvre et le câblage de composants électropneumatiques.
