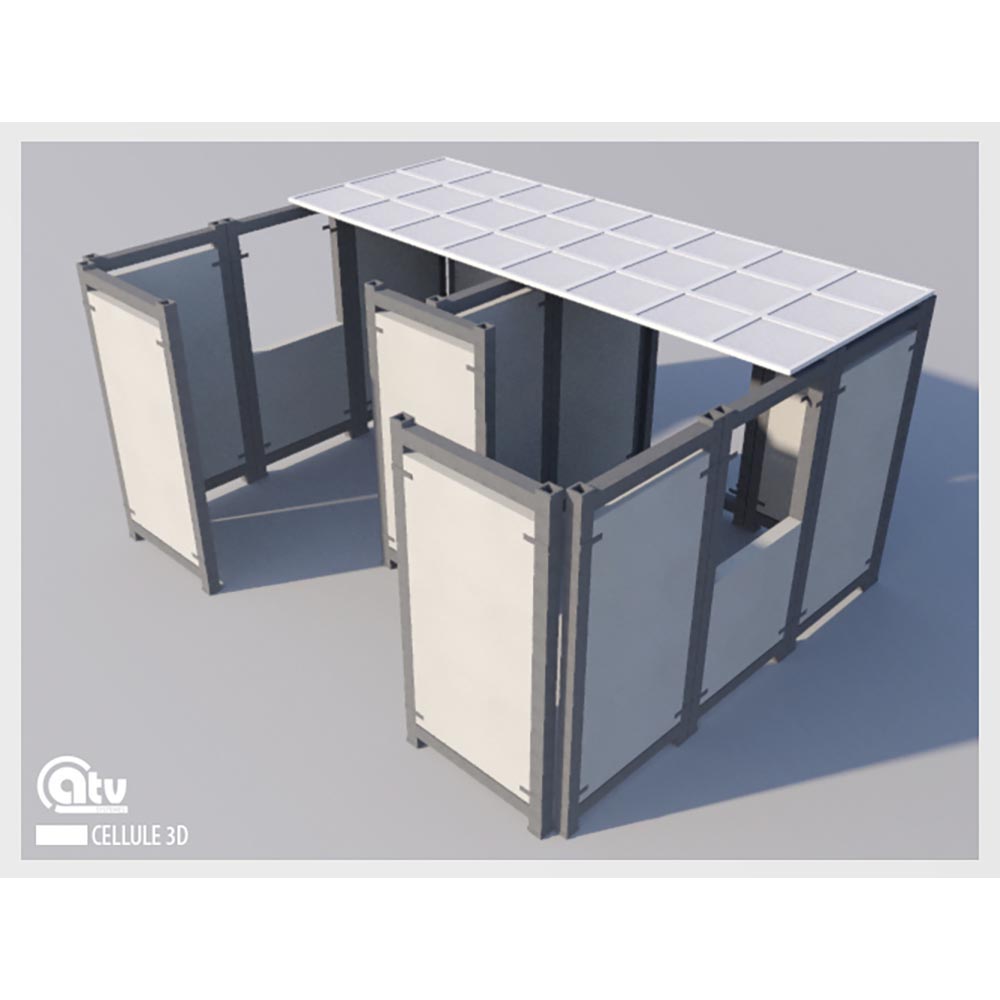

Cellule 3D avec structure toit 19m² Ref. 2-108.005.0511
- Garantie 1 an
-
Made in France
-
« CE »
Un condensé didactique d'une installation tertiaire
Notre Cellule 3D avec structure toit 19m² est de dimensions H2300 x L5000 x P3800 mm. Notre Cellule 3D est réalisée à partir de matériaux professionnels dans le respect des normes de sécurité en vigueur dans le BTP. La structure autoporteuse est composée d’une ossature métallique doublée avec entraxe de 600 mm. Contreventement complet en partie haute en profilé. Le plafond est conçu pour accueillir une ossature en croisillons de dalles BA10.
Descriptif technique
- Structure autoporteuse en tôle pliée revêtue d’une peinture époxy bi-couleur,
- Structure prépercée pour faciliter le passage de gaines de diamètre 22 mm entre chaque plaque,
- Châssis métallique pour support de câblage de dimensions H2300 mm x L1200 mm,
- Jeu de glissières hautes et basses réglables en hauteur pour faciliter la pose et la dépose des plaques BA13 de dimensions H2000 x L1200 mm à l'intérieur de la cellule,
- Entraxe de renfort central sur chaque châssis pour stabiliser et renforcer l’ensemble de la structure,
- Structure de toit. pour dalles 600x600
Équipement
- Dimensionnement, étude et mise en œuvre d'une installation électrique,
- Mesure, analyse et interprétation des grandeurs électriques,
- Câblage et mise en service d’une installation électrique,
- Maintenance et entretien d’une installation électrique.
