AirCab ElecBox Ref. 2-207.029

  • 2 Garantie ans Garantie 2 ans
  • Made in France
  • « CE »

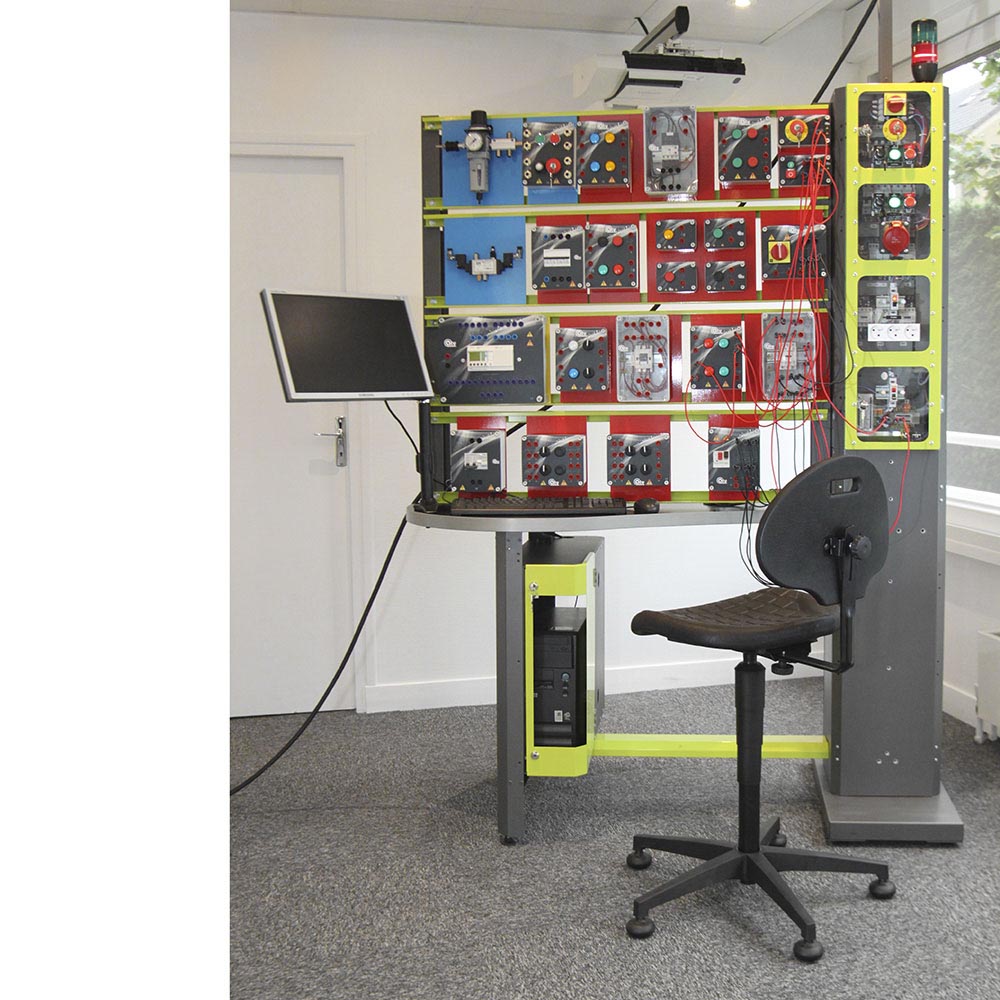

Un poste de câblage dédié aux formations ElecBox

AirCab ElecBox est un poste de câblage nouvelle génération de dimensions H1950 x L1500 x P700 mm. C'est un poste de câblage nouvelle génération fabriqué en France et conçu spécialement pour vous accompagner dans vos formations ElecBox. Il permet une approche autonome et individualisée des techniques de câblage et de l’électrotechnique.

Descriptif technique

  • 1 Structure autoporteuse réalisée en tôle d’épaisseur 20/10,
  • 1 plan de travail ergonomique en stratifié finition graphite de dimensions L1230 x P740 mm et d’épaisseur 37mm avec chant PVC couleur aluminium,
  • Piétement ergonomique,
  • 1 châssis ElecBox de dimensions L1150 x H1100 mm équipé de 4 paires de rails pour plaque PVC de hauteur 250 mm et d’épaisseur 4mm,
  • 1 colonne de distribution équipée d’une porte avec regards en PVC transparent (fermeture par 2 serrures) sur chaque face,

Équipement

ALIMENTATIONS DISPONIBLES

  • Protection générale du poste par disjoncteur tétrapolaire magnétothermique 20A courbe D
  • Commande par bouton poussoir marche à clé avec voyant,
  • Arrêt par bouton poussoir rouge,
  • 1 coup de poing d’arrêt d’urgence à clé 455.
  • 1 alimentation triphasée 400V + N + T sur douilles de sécurité (PE N PH1 PH2 PH3) protégée par disjoncteur,
  • Commande par bouton poussoirmarche à clé avec voyant, arrêt par bouton poussoirrouge
  • 1 alimentation 2 prises 230V + N + T type domestique protégée par disjoncteur,
  • 1 prise RJ45 implantée en attente de raccordement,
  • 1 alimentation 24V AC 100VA sur 2 douilles de sécurité AE 4 mm, protection par disjoncteur, commande par un interrupteur avec voyant de présence tension,
  • 1 alimentation 24VDC-5A filtrée sur douilles de sécurité diamètre 4mm, protection intégrée contre les surcharges et les court-circuits sur la sortie, commande par un interrupteur avec voyant de présence tension,
  • 1 alimentation triphasée 400V + N + T sur douilles de sécurité (PE - N - PH1 - PH2 - PH3) protégée par disjoncteur, commande par bouton poussoir marche à clé avec voyant,
  • Arrêt par bouton poussoir rouge.
