Banc d'études des SLT Ref. A-083160
Cette maquette permet l'étude et la mise en œuvre (câblage) des différents schémas de liaisons à la terre (régime de neutre TT, régime de neutre IT, régime de neutre TN). Cet équipement permet de simuler une installation électrique selon le SLT. Cette solution didactique permet un apprentissage progressif pour l'étudiant (étude des protections associés selon le régime de neutre, analyse des défauts rencontrés selon le SLT). Les différents composants (dispositifs de protection, récepteurs) sont raccordés sur des douilles de sécurité permettant le câblage en fils volants par cordons sécurisés.
Descriptif technique

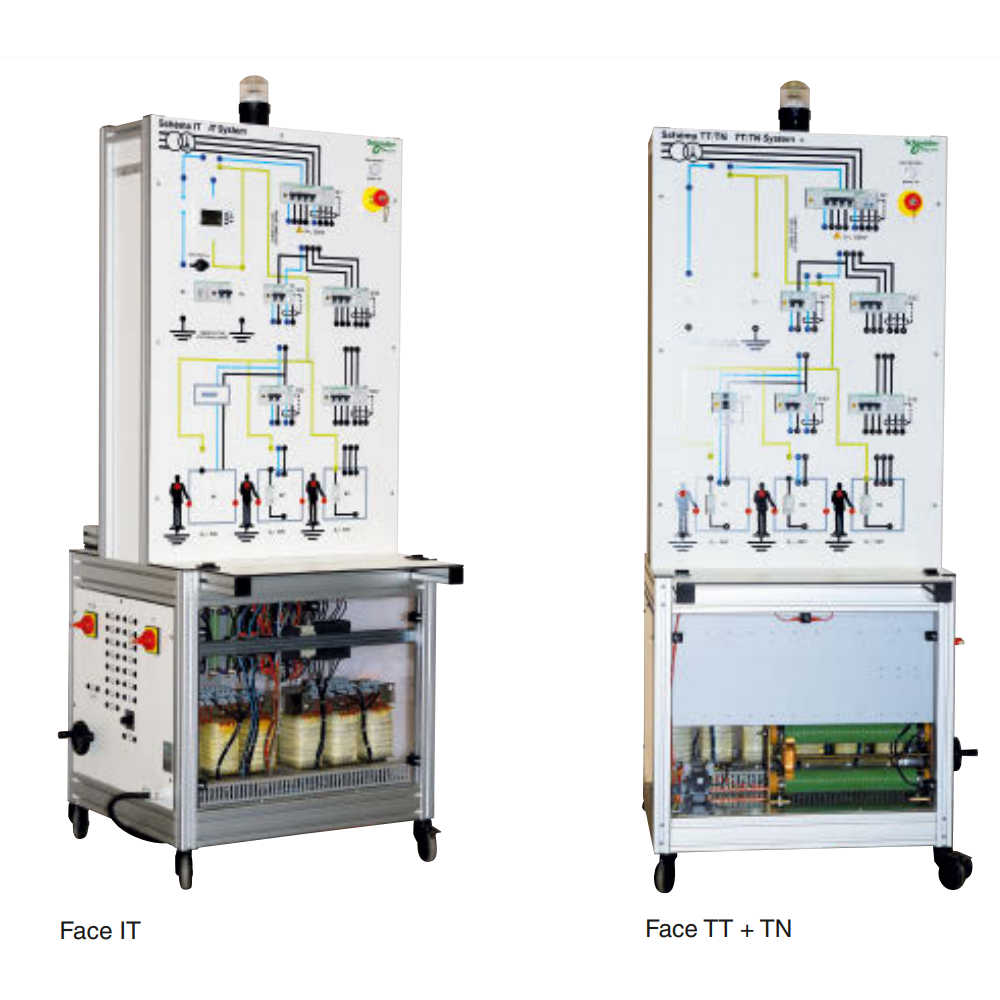

- 1 structure mobile avec 1 synoptique d’architecture de distribution (régime TT, TN) et 1 synoptique de distribution (régime IT),
- 3 récepteurs mono ou triphasés représentant un personnage,
- 1 ensemble de protections par disjoncteurs magnétothermiques et disjoncteurs différentiels,
- 1 ensemble d'interrupteurs différentiels et contacteurs,
- 1 contrôleur permanent d’isolement pour régime IT,
- 1 localisateur automatique IFL12 permettant la surveillance des défauts au niveau des réseaux électriques,
- 1 ensemble de résistances (différentes valeurs) et transformateurs de puissance,
- 1 rhéostat,
- 1 jeu de cordons sécurisés fourni,
- Caractéristiques: tension 400V/4KVA; dimensions: H1950xL770xP660mm; poids: 152Kg
Objectifs pédagogiques
- Étudier les différents schémas de liaison à la terre : régime de neutre TN, TT et IT.
- Etudier et appliquer, pour chaque régime de neutre, les normes de protection pour une distribution électrique BT.
- Appréhender la recherche de défauts
