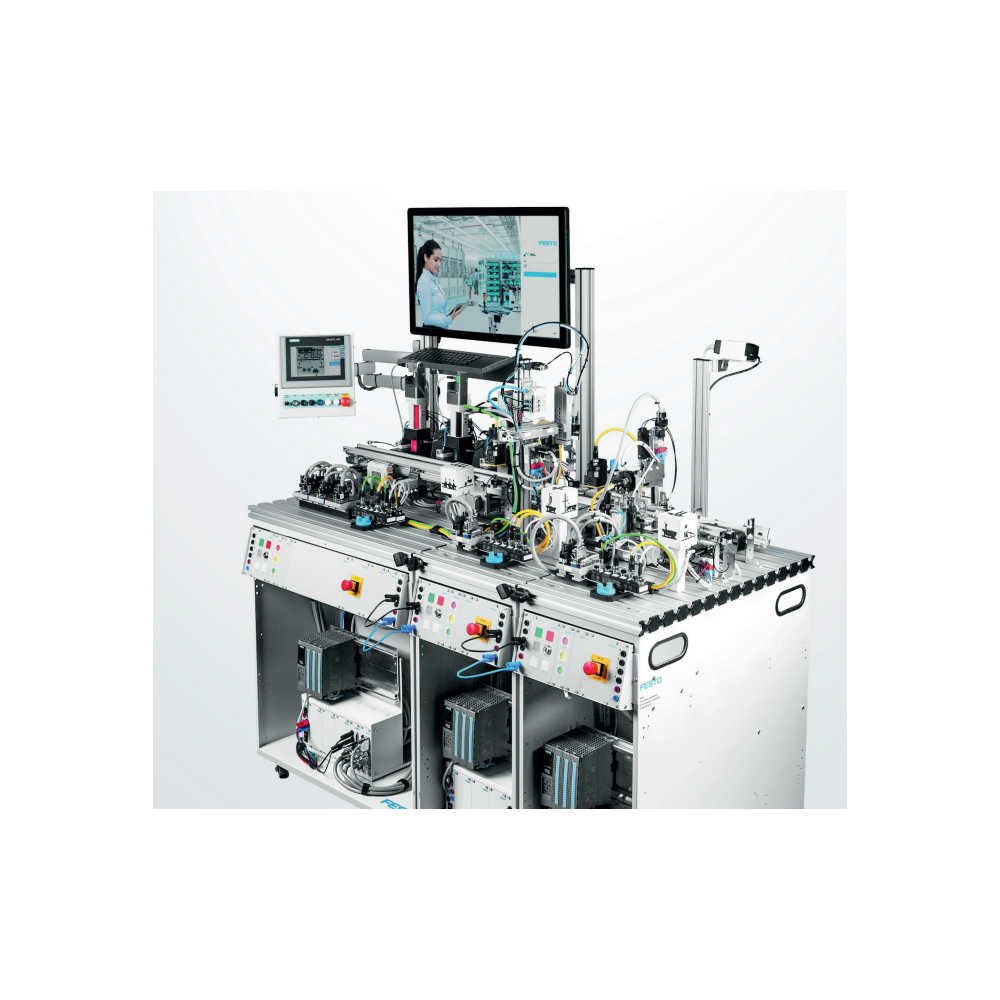

Système MPS 403-1 Ref. A-093257

  • 2 Garantie ans Garantie 2 ans
  • Support pédagogique inclus !
  • « CE »

Le système d'apprentissage MPS® 403-1 a pour but de développer des compétences de base ainsi que des connaissances techniques dans le domaine de la technique d'automatisation et de la mécatronique. Sous forme de ligne de production miniaturisée, il offre par ailleurs un aperçu approfondi de la mise en réseau intelligente de machines et d'environnements de production ainsi que des procédures de travail. Le système se compose de trois stations : Distribution professionnelle, Assemblage et Tri Inline. Ces stations sont mises en réseau et équipées de plusieurs têtes d'écriture et de lecture RFID ainsi que de capteurs intelligents basés sur IO-Link®et constituent ainsi une installation autonome. L'environnement logiciel basé sur le web autour d'un système MES didactique permet au MPS 403-1 de proposer un vaste choix de contenus pour apprendre les technologies ultramodernes de l'industrie 4.0. Cet environnement logiciel contient une boutique en ligne intégrée, des contenus didactiques comme le retrofitting IdO (Internet des Objets)sur la base de petits automates, de programmation à écran tactile et d'intelligence artificielle avec des algorithmes d'apprentissage machine. Des concepts d'apprentissage s'appuyant sur la réalité augmentée ainsi qu'une préparation didactique claire de tous les contenus avec des documents didactiques complets font de ce système d'apprentissage le noyau de n'importe quelle solution d'apprentissage moderne basée sur MPS®.

Descriptif technique

  • Pression de service : 600 kPa (6 bar)
  • Alimentation électrique : 24 V DC/4,5 A
  • Dimensions pièce carrée/ronde : max. 40 mm

Démarche
Le traitement dans le système d'apprentissage commence par l'entrée d'un ordre de production par le biais d'une interface utilisateur intuitive. La première station isole des pièces à usiner venant de trois magasins à empilage et décrit les étiquettes RFID correspondantes par le biais d'un capteur RFID. Des capteurs intelligents comme des capteurs laser, des capteurs à ultrasons et des capteurs capacitifs fournissent ici des données analogiques. La station d'assemblage suivante lit l'étiquette RFID et décide suivant l'ordre de production si la pièce à usiner doit être pourvue d'un couvercle. La troisième Station de tri répartit sur deux goulottes les pièces à usiner conformément aux informations enregistrées ou les transmet aux stations suivantes supplémentaires.

Utilisation intuitive
Un grand écran tactile et un clavier permettent de commander et de surveiller le système. Le noyau de l'environnement logiciel est un système MES didactique qui peut être complété par d'autres applications.

MES avec boutique en ligne
Les prestations qui suivent sont mises à disposition via le MES :

  • Configuration de l'installation
  • Configuration de produits
  • Saisie et gestion des commandes
  • Suivi des commandes
  • Enregistrement des données de commande
  • Services web pour différents groupes d'utilisateurs

IdO Retrofitting
Une solution IdO basée sur un micro-ordinateur et une webcam ouvre de nouvelles perspectives à l'apprenant pour des modèles commerciaux innovants par le retrofitting d'installations industrielles existantes. Des technologies ultramodernes basées sur l'intelligence artificielle et l'apprentissage de machine sont ici utilisées sans qu'il faille les comprendre dans leurs moindres détails.

IO-Link et OPC-UA
Les apprenants travaillent sur des capteurs intelligents IO-Link®, découvrent leurs avantages par rapport aux capteurs classiques et peuvent ultérieurement les stimuler, les interpréter, les entretenir et les intégrer dans des installations production. Outre IO-Link®, les bases de Profinet et OPC-UA sont également enseignées. Les apprenants obtiennent ainsi un bon aperçu des protocoles les plus importants basés sur le réseau dans l'environnement d'automatisation.

Écrans tactiles
Le système d'apprentissage enseigne la programmation des écrans tactiles avec un affichage structuré de toutes les informations pertinentes. Il ne s'agit pas seulement de la présentation en direct des données provenant de l'installation, mais également des possibilités de commander et d'interagir avec l'installation. Toutes les pièces à usiner sont équipées d'étiquettes RFID et reçoivent ainsi une mémoire de produit numérique. Cela permet une individualité élevée lors de la fabrication de commandes individuelles pour chaque client.

Objectifs pédagogiques

  • Mise en réseau de différentes stations, commandes et unités entrée/sortie avec un environnement logiciel centré sur un MES via des protocoles réseau (OPC-UA, IO-Link, Profinet, TCP-IP, Node-RED)
  • Programmation d'écrans tactiles industriels et découverte d'interfaces homme-machine modernes comme la réalité augmentée et les interfaces web
  • Découverte de la technologie RFID et réseau ainsi que des capteurs intelligents basés sur IO-Link®
  • Découverte de nouveaux modèles commerciaux par le retrofitting IdO industriel par le biais d'une webcam et d'un micro-ordinateur équipés d'algorithmes d'apprentissage machine et de l'intelligence artificielle
  • Fabrication de produits individuels pour le client par des ordres de fabrication induits par la boutique en ligne
