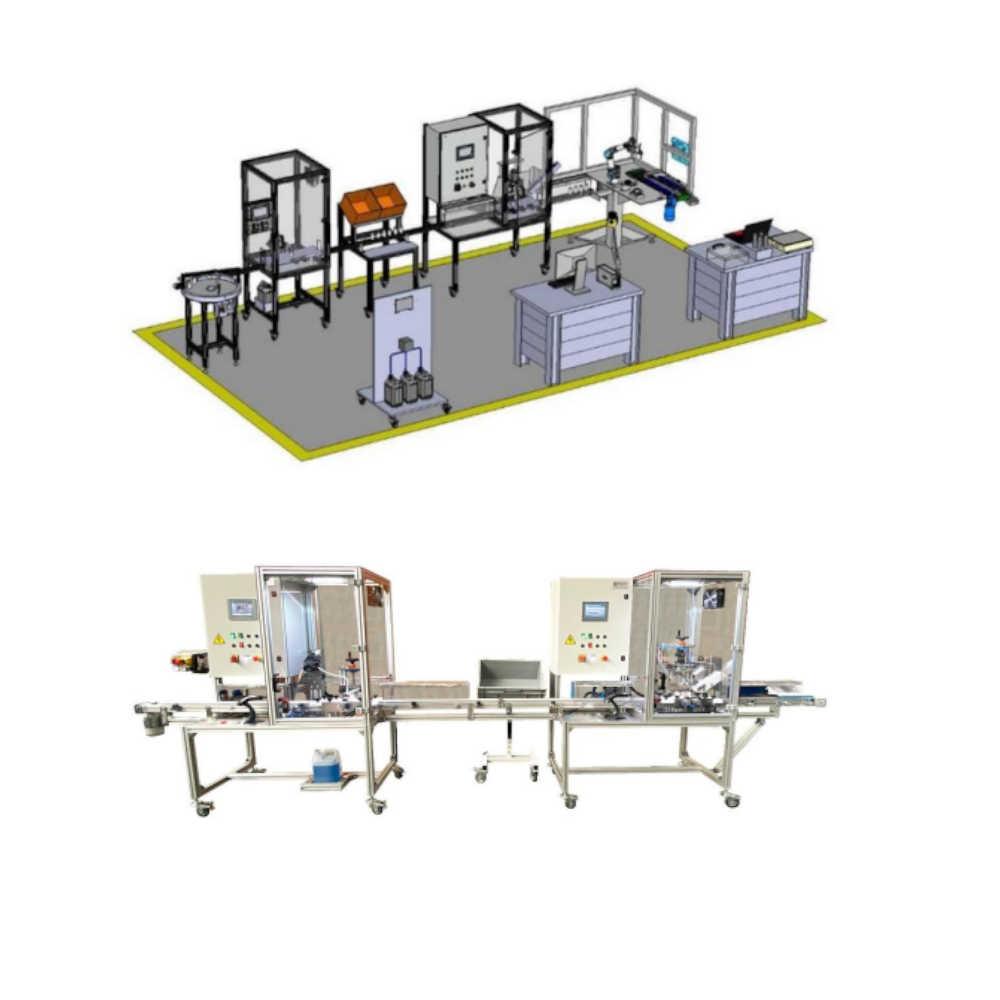

Ligne de conditionnement didactique Ref. A-093812

  • 1 Garantie  an  Garantie 1 an
  • Made in France
  • « CE »

Ligne flexible, évolutive et connectée dédiée à des productions courtes, variées et sécurisées de produits réels liés aux besoins et tendances du monde actuel : gels hydro-alcooliques, produits bio tels que parfums pour diffuseurs d’ambiance, eaux de toilettes, savons liquides…

Descriptif technique

  • Cette ligne s’inscrit d’une part pleinement dans les orientations Usine du Futur privilégiant des productions courtes en quantités strictement adaptées à la demande (préservation des ressources), et d’autre part dans les orientations de la consommation vers des produits naturels préservant l’environnement.
  • Son organisation flexible s’articule autour de modules conçus pour être à la fois fidèles au monde industriel et économiquement viables pour des objectifs de formation.
  • La conception des équipements permet des temps de mise en œuvre très courts et des changements de formats rapides conformément aux exigences industrielles 4.0.
  • Leurs aménagements spécifiques autorisent le conditionnement en toute sécurité de produits réels tels que des gels hydro-alcooliques et des eaux de toilettes en milieu scolaire.
  • Concernant les matières d’œuvre, de nombreux fournisseurs proposent aujourd’hui sur internet dans la tendance du « Do it Yourself » une grande variété de matières premières et contenants faciles à approvisionner et aptes à favoriser l’émergence de projets et l’implication des apprenants pour leur chef- d’œuvre

Équipement

Poste de remplissage, comprenant :

  • Une pompe de remplissage péristaltique entrainée par un  moteur pas à pas. Volumes à délivrer paramétrables depuis l’IHM.
  • Une buse de remplissage réglable en hauteur avec indicateur de position
  • 2 jeux d’outillages interchangeables pour le guidage et le positionnement des flacons sous le remplissage.
  • Un châssis avec enceinte cartérisée, dispositif de ventilation, bac de rétention et support bidon 5L.
  • Eclairage LED blanc pour la partie opérative et éclairage de signalisation LED rouge pour management visuel.
  • Partie commande avec automate Siemens S7-1200 et afficheur tactile Siemens 7’’ et prise Ethernet déportée.
  • Un convoyeur industriel à chaine plastique entrainé par un moteur asynchrone avec pilotage par variateur de fréquence. Guides réglables avec repères.

Poste de bouchage, comprenant :

  • Un préhenseur pneumatique 2 axes pour la prise / dépose des bouchons
  • Une pince de vissage pneumatique avec mors interchangeables sans outils. Entrainement en rotation par moteur brushless avec couple paramétrable depuis l’IHM.
  • Un dispositif de réglage en hauteur avec indicateur de position
  • Une rampe de distribution de bouchons interchangeables sans outils
  • 2 jeux d’outillages interchangeables pour le guidage et le positionnement des flacons sous le vissage.
  • Un châssis avec enceinte cartérisée, dispositif de ventilation et bac de rétention.
  • Eclairage LED blanc pour la partie opérative et éclairage de signalisation LED rouge pour management visuel.
  • Partie commande avec automate Siemens S7-1200 et afficheur tactile Siemens 7’’ et prise Ethernet déportée.
  • Un convoyeur industriel à chaine plastique entrainé par un moteur asynchrone avec pilotage par variateur de fréquence. Guides réglables avec repères.

Zone de marche dégradée, comprenant :

  • Un plan de travail mobile avec bac de rangements.
  • Une butée escamotable pour arrêter les flacons sur le convoyeur.
