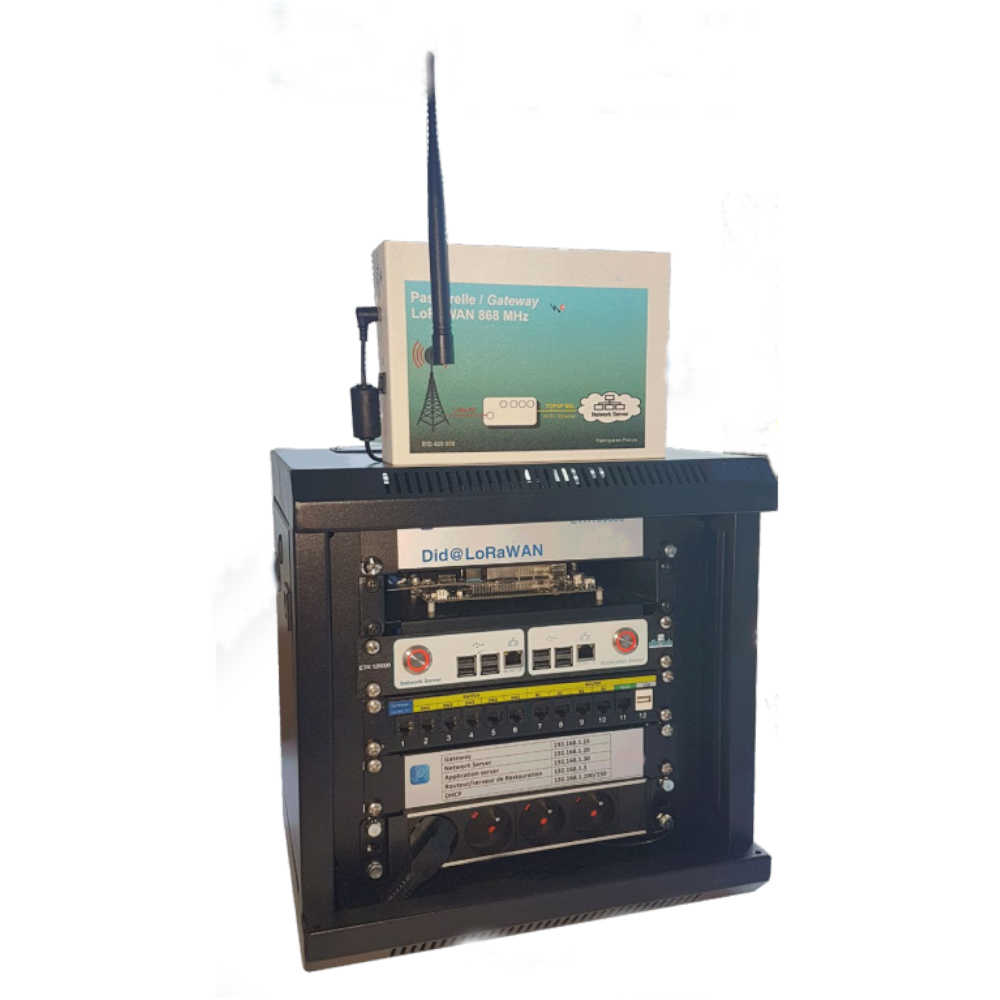

Baie IoT Ref. A-094844

Garantie 1 an
Support pédagogique inclus !
« CE »

Il a été développé, à l’usage des élèves, un ensemble comprenant capteurs et concentrateur permettant de réaliser l’installation et la mise en œuvre d’un système complet IoT (Internet of Things) du capteur au serveur en passant la Gateway

Descriptif technique

La baie est autonome, elle est totalement isolée du réseau Internet, cette particularité présente plusieurs avantages :

Toute fausse manipulation faite par les élèves ne provoquera aucun dommage sur le réseau de l’établissement,
Un serveur avec 4 machines virtuelles
Les câblages réseau sont faits via un panneau de brassage afin de protéger les organes actifs.

Équipement

Baie IoT composée de :

Baie informatique prééquipée, porte vitrée , équipée de : 1 routeur 8 ports, 4 prises de courants, 1 panneau de brassage composé de 11 traversées RJ45, 1 tiroir de rangement 2U, 1 Serveur de virtualisation
Etagère serveurs composé de : 1 Alimentation 12V 3A, Carte Fille Bitscope, 1 serveur de réseau, 1 serveur d'application
Lot de 10 cordons UTP de 50 cm
Cordons UTP 2m

Objectifs pédagogiques

Fabrication et validation

Réalisation : Montage mécanique et électronique de la Station Météo
Programme : Compilation / flash code dans la carte ESP32
Contrôle Test : Des points de test permettent de lire la trame via un oscilloscope
Validation : Validation produit

Maintenance et réparation

Diagnostic : Pour répondre au besoin actuel de maintenance et de réparation de carte électronique, nous vous proposons une carte fille avec des switches en Bottom permettant des générations de pannes.
Réparation : Après le diagnostic de panne, une intervention sera effectuée suivant une procédure fournie
Contrôle test :Des points de test permettent de lire la trame via un oscilloscope

Filières :

BAC Pro CIEL/MELEC
BTS CIEL
IUT GEII
STI 2D
CPGE & Ecole d’ingénieurs
IUT R&T
Spécialité SI bac général
