Maquette pour étude de la communication industrielle Ref. A-095263

  • 2 Garantie ans Garantie 2 ans
  • Support pédagogique inclus !
  • Made in France
  • « CE »

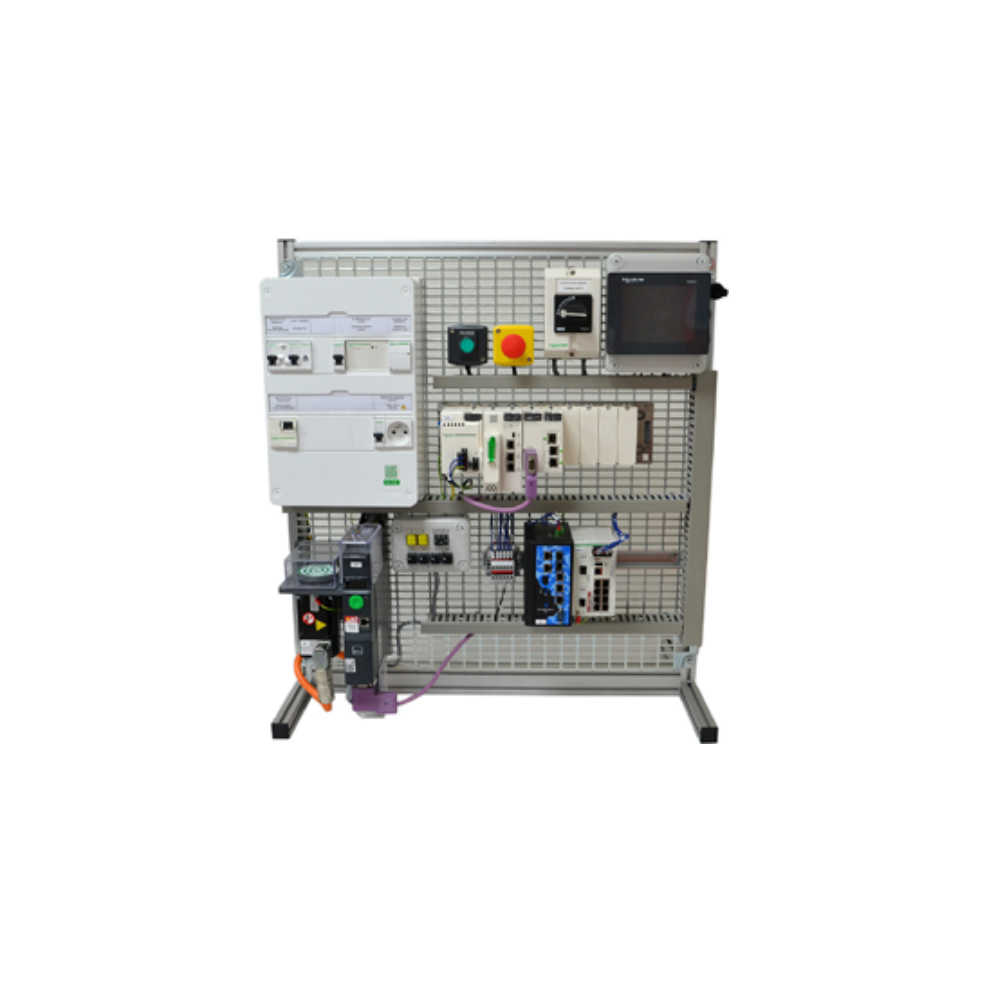

Cette maquette didactique permet d’aborder l’un des protocoles les plus courant, le protocole Ethernet. Cette solution sur grille permet de reproduire une installation d’automatisme industriel avec les différentes communications entre capteurs, automates et actionneurs. Cet équipement a pour objectif pédagogique la configuration et le diagnostic d’un réseau de communication industrielle.

Descriptif technique

  • 1 structure avec grille téléquick
  • 1 interrupteur sectionneur général, une commande générale (BP M/A avec votant, CPAU)
  • 1 automate M580 Ethernet ( un module alimentation, un Processeur équipé de trois ports Ethernet TCP/IP, un module réseau OPC UA, un module d'entrées/sortie TOR)
  • 2 simulateurs E/S.
  • 1 automate M221 Ethernet (9 entrées TOR, 7 sorties relais, un port RJ45 Ethernet TCPIP et un port RJ45 Modbus série)
  • 1 switch Ethernet 8 ports.
  • 1 afficheur tactile couleur (porte Ethernet, port USB)
  • 1 module d’entrées/sorties déportées Ethernet.
  • 1 variateur communicant Ethernet ATV320 avec sa boîte de commande
  • 1 moteur synchrone 0,37Kw
  • 1 capteur RFID Ethernet.
  • 1 passerelle Zigbee Ethernet.
  • 1 coffret d’alimentation et protection (disjoncteur différentiel, contacteur, alimentation 24VDC)
  • 1 lot de cordons pour les raccordements

Objectifs pédagogiques

  • Raccorder un bus ou un réseau
  • Configurer un réseau de terrain industriel
  • Diagnostiquer un défaut de communication
  • Définir une architecture de communication
  • Choisir un support de communication
