Banc d'étude variateur de fréquence moteur avec son logiciel d'aquisition Ref. A-095899

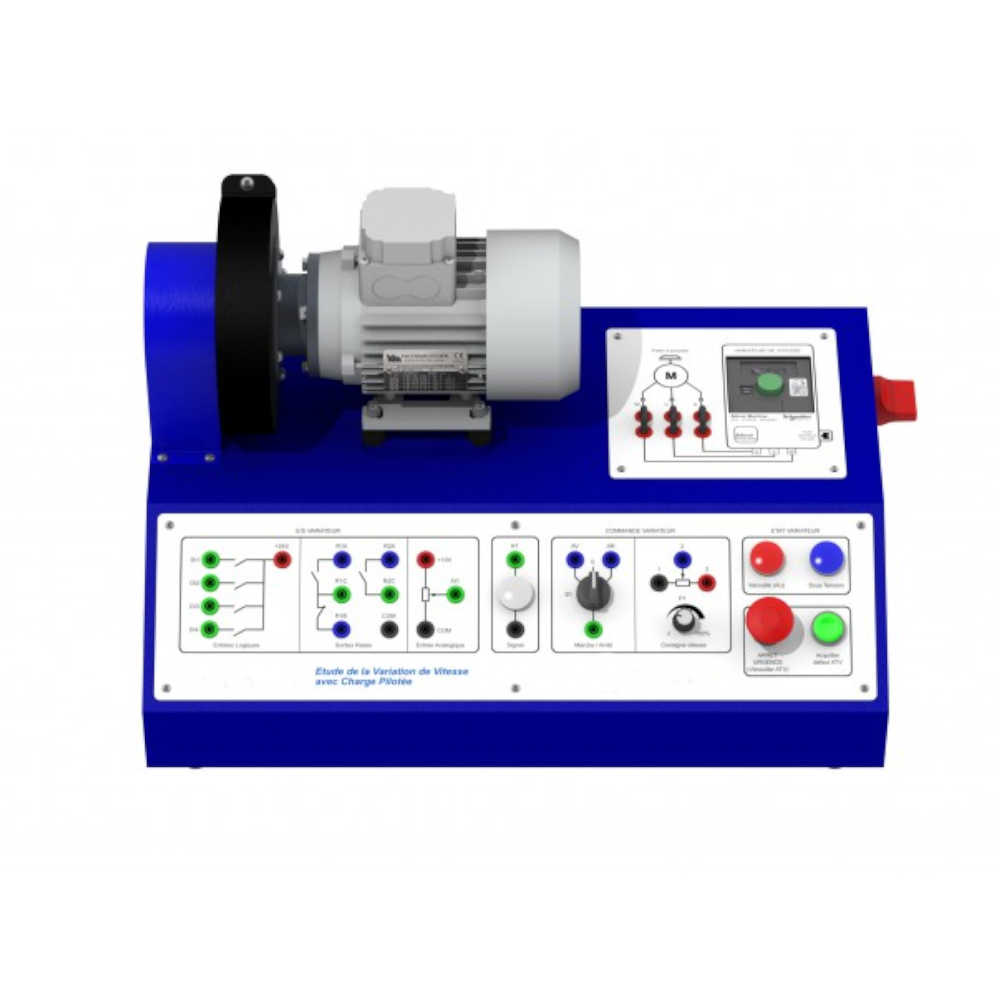

Ce système s'articule autour d'un moteur asynchrone couplé à un frein à poudre et piloté par un variateur de fréquence SCHNEIDER ELECTRIC.
Descriptif technique
- Banc d'étude de la variation de vitesse des moteurs asynchrones triphasés, articulé autour d'un moteur couplé à un frein à poudre pilotable.
- Le logiciel associé permet l'acquisition des grandeurs physiques, le paramétrage du variateur de vitesse et le pilotage du couple résistant variable suivant différents scénarios.
Équipement
- 1 banc d'essais
- 1 lot de cordons de sécurité
Le dossier pédagogique contenant :
- Dossier Technique "Variastel-V2" ;
- Manuel Interface PC de Paramétrage, Pilotage et Acquisitions ;
- Activités pédagogiques
Objectifs pédagogiques
- Bac Pro MELEC
- Bac Pro MSPC
- Raccorder le bornier variateur à un pupitre de commande suivant un cahier des charges.
- Mettre en oeuvre, configurer et régler un variateur de vitesse.
- Mesurer, visualiser et analyser les grandeurs physiques du moteur (fréquence du flux, fréquence de rotation, courant moteur, couple moteur), mettre en évidence le glissement en fonction de la charge.
Expérimenter plusieurs lois de commande du moteur asynchrone triphasé :
- U/F (couple variable)
- U/F avec compensation de glissement
- Contrôle vectoriel de flux
- Tracer en temps réel la courbe caractéristique mécanique du moteur asynchrone
- Décoder une trame ModBus, élaborer une trame ModBus et dialoguer avec le Variateur de vitesse
- Paramétrer et gérer les E/S TOR et analogiques du variateur, câbler un circuit de commande simple.
