AirCab ElecBox double face Ref. 2-207.030

  • 2 Garantie ans Garantie 2 ans
  • Made in France
  • « CE »

Un poste de câblage dédié aux formations ElecBox

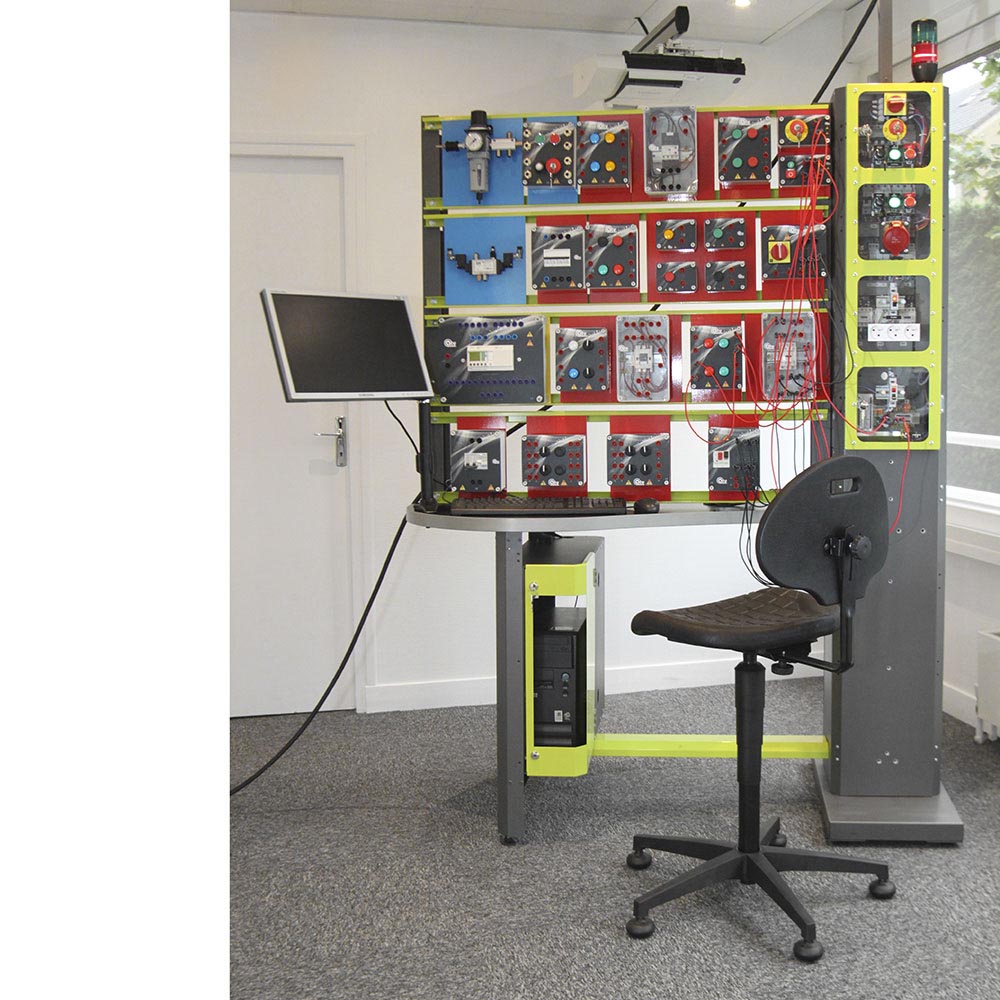

AirCab ElecBox double face est un poste de câblage nouvelle génération de dimensions H1950 x L1500 x P740 mm. C'est un poste de câblage nouvelle génération fabriqué en France et conçu spécialement pour vous accompagner dans vos formations ElecBox. Il permet une approche autonome et individualisée des techniques de câblage et de l’électrotechnique.

Descriptif technique

  • 1 Structure autoporteuse réalisée en tôle d’épaisseur 20/10ème,
  • 1 plan de travail ergonomique en stratifié finition graphite de dimensions L1230 x P740 mm et d’épaisseur 37mm avec chant PVC couleur aluminium,
  • Piétement ergonomique,
  • 1 châssis ElecBox double face de dimensions L1150 x H1100 mm équipé de 4 paires de rails par face pour plaque PVC de hauteur 250 mm et d’épaisseur 4mm,
  • 1 colonne de distribution équipée d’une porte avec regards en PVC transparent (fermeture par 2 serrures) sur chaque face,

Équipement

COLONNE ELECTRIQUE VERTICALE

  • Protection générale du poste par disjoncteur tétrapolaire magnétothermique 20A courbe D
  • Commande par bouton poussoir marche à clé avec voyants de mise en service (1 voyant par face),
  • Arrêt par bouton poussoir rouge,
  • 2 coups de poing d’arrêt d’urgence à clé 455 (1 par face).
  • 2 alimentations triphasées 400V + N + T sur douilles de sécurité (PE - N - PH1 - PH2 - PH3) (1 par face) - Chacune des alimentations est protégée par disjoncteur et commandée par bouton poussoir marche à clé avec voyant, arrêt par bouton poussoir rouge
  • 1 alimentation 2 x 2 prises 230V + N + T type domestique (2 PC par face) protégée par disjoncteur,
  • 2 prises RJ45 implantées en attente de raccordement (1 par face),
  • 1 alimentation 24V AC 160VA sur 2 x 2 douilles de sécurité AE 4 mm (2 douilles par face), protection par disjoncteur - Commande de chaque sortie sur 2 douilles par un interrupteur avec voyant de présence tension
  • 2 alimentations 24VDC-5A filtrées sur douilles de sécurité diamètre 4mm (1 par face), protection intégrée contre les surcharges et les court-circuits sur la sortie - Commande de chaque alimentation par un interrupteur avec voyant de présence tension
  • 1 alimentation triphasée 400V + N + T sur douilles de sécurité (PE - N - PH1 - PH2 - PH3) protégée par disjoncteur - Commande par bouton poussoir marche à clé avec voyant
  • Arrêt par bouton poussoir rouge.
