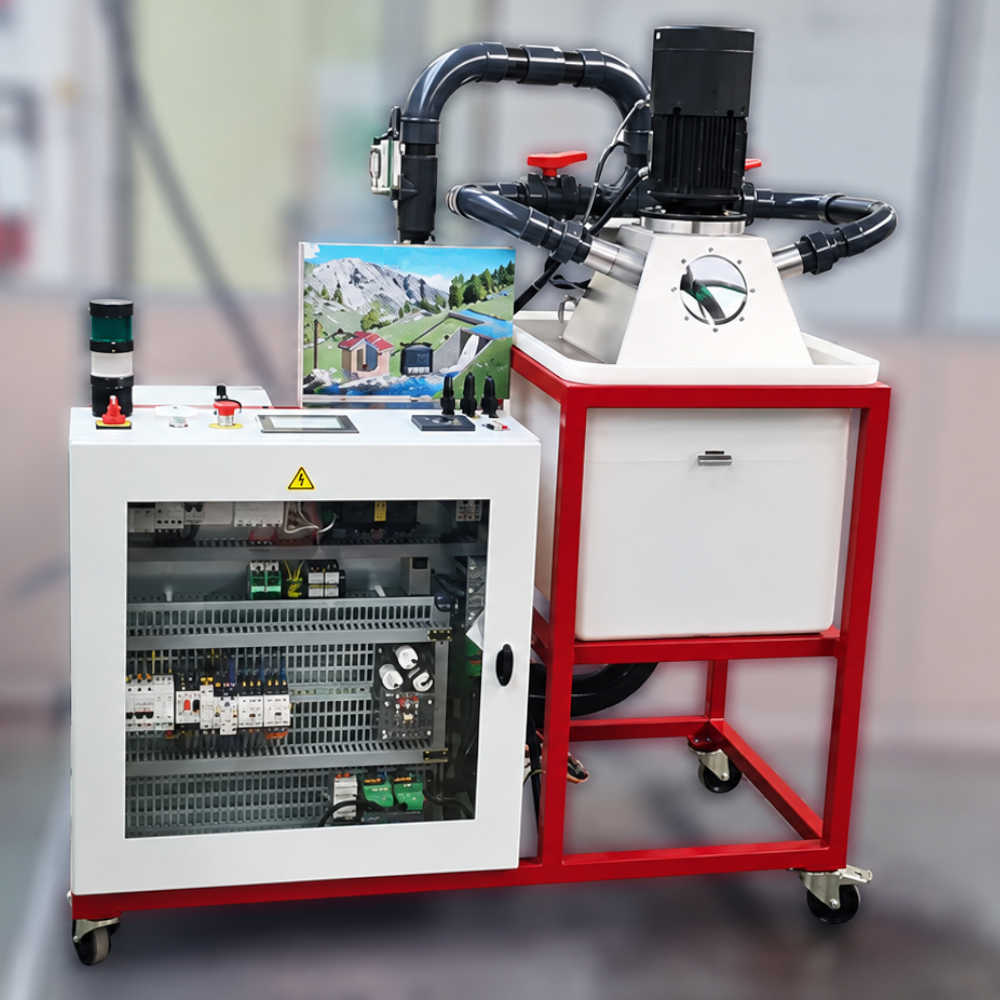

Mini centrale de production hydroélectrique Ref. A-069080
Cette mini centrale permet de découvrir et de piloter une production d’énergie électrique à partir de l’énergie hydraulique. Elle simule une rivière à conduite forcée avec production d’énergie à travers une turbine « type Turgo ». La hauteur de chute d’eau est variable entre 10 et 25 m grâce à une pompe pilotée et par un variateur de vitesse.
Descriptif technique
La réserve et chute d’eau permet de simuler une cascade d’une hauteur de 30 mètres avec :
- Cuve de 150 litres
- Pompe 4 kW débit normal 45 à 70 m /heure : régulée en pression par PID.
- Circuit hydraulique avec vanne et purge
- Coffret électrique composé d'Interrupteur sectionneur cadenassable, Coup de poing d’arrêt d’urgence, Variateur de vitesse ATV312, Protection moteur
- Picocentrale comprenant une roue à augets, deux buses d’injection (avec vanne de limitation de débit), une génératrice asynchrone de 1.1 KW avec codeur (vitesse de la génératrice), un circuit hydraulique avec capteur de débit analogique et capteur de pression analogique
- Coffret électrique comprenant une protection ouverture porte par clef de sécurité, un bouton à clef « hors sécurité », un interrupteur sectionneur cadenassable, un coup de poing d’ARRET D’URGENCE, un bouton « réarmement ».
- Verrine « sous tension » et « en service »
- Connecteur RJ 45, un switch TCP/IP 3 ports, une alimentation 24V
- Centrale de mesure + TOR intensité.
- Un terminal de dialogue XBT GT 5.7” écran graphique et saisie tactile avec serveur web permettant le pilotage à distance.
- Une sortie sur douille de sécurité pour la mesure pression et débit. Mesures efficaces instantanées
- Courant, tension, fréquence
- Puissance active totale et par phase réactive, apparente
- Facteur de puissance, énergie active, réactive, apparente
- Compteur horaire, mesure de la qualité de l’énergie
- Taux de distorsion courant et tension harmonique
- Port RS 485 et protocole Modbus
- Pression, débit, vitesse génératrice
- Point de mesure du signal 0/10V pression et 0/10V débit. Grille amovible Grille amovible 400V AC Triphasé - Couplage direct au réseau EDF.
- 2 contacteurs de puissance : 1 couplage réseau + 1 couplage des condensateurs.
- Connecteur pour connexion réseau.
- Boucle pour mesure de courant
- 3 condensateurs pour redressement du facteur de puissance.
- Contacteur d’arrêt d’urgence. Supervision VERSION 25 variables L’automate, livré avec une version d’évaluation Supervision PCVUE, permet via MOBUS sur TCP/IP le pilotage de la hauteur de chute et l’enregistrement des mesures au format Excel.
