Pompe à chaleur eau/eau réversible 5kW avec échangeur et instrumentation Ref. A-074897

  • 1 Garantie  an  Garantie 1 an

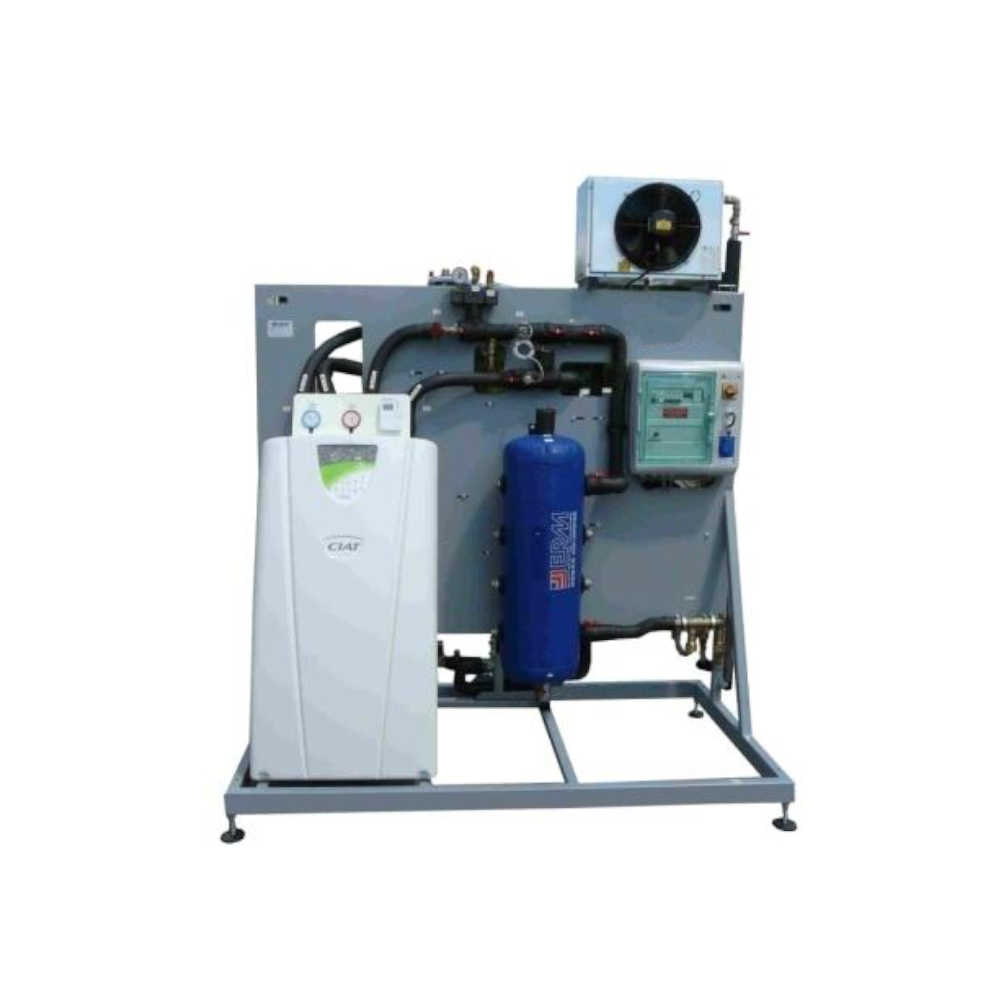

Cette maquette didactique permet d’appréhender et d’étudier une pompe à chaleur réversible Eau/Eau 5Kw dans le cadre d’une application résidentielle. Les activités pédagogiques proposées permettront de placer l’élève dans un contexte professionnel. Les fonctions abordées sont complémentaires et permettent un apprentissage progressif.

Descriptif technique

  • 1 châssis mécano-soudé
  • 1 Pompe à chaleur eau/eau CIAT GeoCiat Access de puissance calorifique : 4,74 kW (COP=4,11) à régime 0/-3°C 30/35°C - Température maximale de sortie: 62°C
  • 1 coffret électrique avec les éléments de protections de la PAC, un compteur électrique, une boucle de courant pour mesurer avec une pince ampèremétrique la consommation électrique de la PAC
  • 1 Instrumentation du circuit frigorifique de la PAC Eau/Eau: Manomètres de pression HP et BP, températures du circuit frigorifique entrée évaporateur et sortie condenseur (Accessibles sur le régulateur Ciat)
  • 1 coffret de commande pour le ventilo convecteur
  • 1 ballon tampon de 50l
  • 1 ensemble hydraulique circuit de distribution (circulateur, filtre, kit soupape et manomètre…)
  • 1 ensemble hydraulique circuit intermédiaire (circulateur, vase d’expansion, échangeur…)
  • 1 ensemble hydraulique circuit extérieur (filtre, échangeur, électrovanne, .)
  • 1 circuit de distribution pour le remplissage d’eau froide

Équipement

Circuit extérieur

  • Filtre à tamis
  • Echangeur à plaque inox (Remarque : L’utilisation d’un échangeur externe, bien que pas forcément nécessaire pour une utilisation avec le réseau d’eau public ou encircuit fermé avec des réservoirs, permet néanmoins de coller à la réalité des PAC Eau/Eau où ce genred’échangeur est utilisé pour protéger la PAC Eau/Eau des impuretés de forage. De plus, il permet de générer des activités de réglage de débits hydrauliques (Débits primaire/secondaire) avec les vannes TA montées sur le système et étude des échangeurs à plaques)
  • Puissance échangée: 6 kW
  • Pression disponible circuit PAC et échangeur: 36 kPa avec régime condenseur 30/35°C
  • Régime primaire eau 10 / 6°C: Débit : 1,2 m3/h et 5 kPa de perte de charge
  • Régime secondaire MPG 20% eau 4 / 8°C: 1,23 m3/h
  • Electrovanne TOR pour gérer l’arrivée d’eau sur l’échangeur extérieur (Simulation fonctionnement pompe de forage dans le cas d’un raccordement au réseau public)
  • Vanne d’équilibrage TA
  • Connecteurs (Arrivée et départ échangeur)

Instrumentation du circuit hydraulique extérieur:

  • Compteur d’énergie thermique (Mesures de Température départ,
  • Température retour, Débit, Energie, Puissance)
  • Manomètre de pression hydraulique


Circuit intermédiaire (Depuis réseau d’eau dit de « forage »)

  • Circulateur (Positionné dans PAC)
  • Vase d'expansion 8L (Positionné dans PAC)
  • Filtre à tamis
  • Echangeur à plaque inox
  • Kit soupape et manomètre
  • Vanne d’équilibrage TA
  • Tés et vannes ¼ tour permettant éventuellement de ne pas travailler via l’échangeur extérieur, mais « ouvrir » le circuit vers un réservoir de stockage d’eau

Instrumentation du circuit hydraulique intermédiaire:

  • Compteur d’énergie thermique (Mesures de Température départ, Température retour, Débit, Energie, Puissance)
  • Manomètre de pression hydraulique


Circuit intérieur (Depuis PAC vers émetteurs de chaleur type aérotherme)

  • Circulateur (Positionné dans PAC)
  • Vase d'expansion 8L (Positionné dans PAC)
  • Filtre à tamis
  • Kit soupape et manomètre
  • Vanne d’équilibrage TA
  • Ballon tampon 4 piquages 100L
  • Sous-circuit chauffage:
  • Collecteurs 3 départs/retours avec raccords rapides vers des émetteurs de chaud/froid, dont un vers l’aérotherme (Si installé)
  • Sous-circuit production d’Eau Chaude Sanitaire (Option PC51)
  • Vanne 3 voies pilotée par PAC pour basculement de la circulation vers le sous-circuit de production d’Eau Chaude
  • Départ/retour vers un ballon de stockage d’eau chaude sanitaire avec échangeur (Ballon non fourni)

Instrumentation du circuit intérieur

  • Compteur d’énergie thermique (Mesures de Température départ,Température retour, Débit, Energie, Puissance) de marque Sappel
  • Manomètre de pression hydraulique


Composants défectueux fournis pour activités de diagnostic et maintenance

  • Sonde de température mal calibrée
  • Bobine électrovanne défectueuse
  • Filtre à tamis encrassé

Objectifs pédagogiques

  • Découverte de l’équipement et des documents relatifs à l’installation
  • Etudier les fonctionnalités d’une pompe à chaleur Eau/eau réversible
  • Réaliser des opérations de câblage (raccordement hydraulique et électrique)
  • Effectuer la mise en service et les essais du système
  • Effectuer des opérations de réglages
  • Réaliser des opérations de maintenance
