Chauffe eau solaire Ref. A-075159

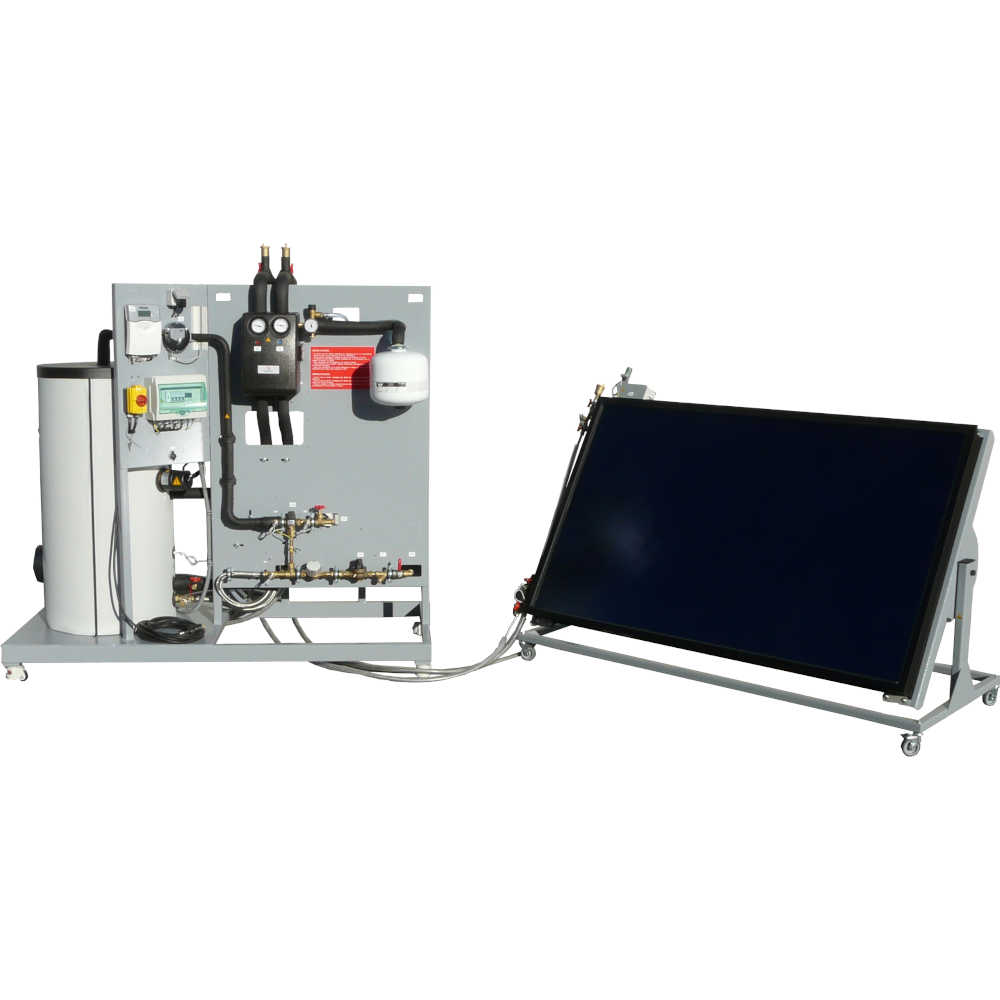

Système d’étude d’un chauffe-eau solaire individuel
Équipement
Composants d’un chauffe-eau solaire individuel commercialisé auprès des particuliers:
- 2.2m² de capteur solaire plan vitré
- 1 chauffe-eau 200L double échangeur avec appoint électrique
- Ensemble de régulation électronique différentielle avec sondes de température et acquisition / enregistrement des données de fonctionnement
- Groupe de circulation et composants de sécurité hydraulique (Circulateur, Vannes, Vase d’expansion…)
- Circuit hydraulique secondaire instrumenté avec mitigeur thermostatique et point de puisage
Ensemble de composants d’instrumentation:
- Sondes de température
- Sonde d’ensoleillement
- Débitmètre/Calorimètre
- Manomètre
Objectifs pédagogiques
Exemples de Travaux Pratiques proposés
TP0: Découverte du système
- Repérage des éléments constitutifs de l’installation
- Comprendre le rôle de chacun de ces composants
- Comprendre le principe de fonctionnement de l’installation
TP1: Analyse fonctionnelle
- Repérage des éléments constitutifs de l’installation
- Principe de fonctionnement de l’installation (Energie solaire, Energie thermique, Puissance, Dilatation volumique d’un liquide, Rôle du circulateur, Rôle de la régulation)
- Production d’eau chaude sanitaire: mesures et calculs
TP2: Elaboration du masque des capteurs
- Tracé du profil du masque sur le diagramme d’ensoleillement à l’aide d’un inclinomètre
- Calcul de masques à partir de plans et fonctions trigonométriques
- Choix de bonne implantation
TP3: Mesures et réglages (Circuit solaire)
- Réaliser un schéma de principe
- Mesurer des températures, débits et puissances
- Réglage de la pompe du circuit solaire
- Mesures les performance de l’installation
TP4: Etude des appoints
- Identifier les types d’appoint possible sur l’installation
- Etude de l’appoint électrique
- Mise en service de l’appoint et mesures énergétiques
