Traitement du signal sous FIBULA Graphic Ref. A-076691
Kit DSP: Traitement de signal temps réel, Prototypage rapide graphique
Descriptif technique

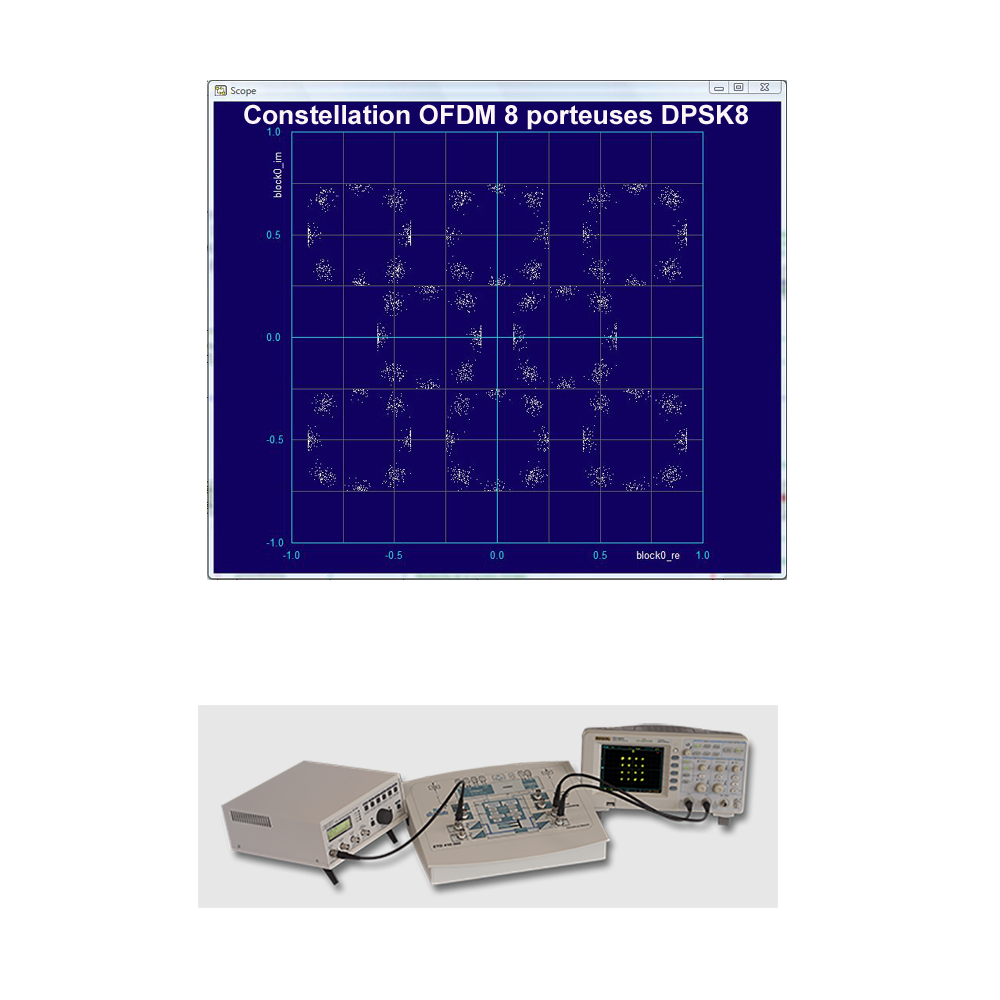

- Oscilloscope virtuel 8 canaux, mode XY, constellation, FFT...
- Générateurs BF, sinus carré, triangle, IQ, générateur de bruit gaussien...
- Théorie du signal, échantillonnage, quantification, FFT, FILTRES IIR ou FIR,
- Introduction aux modulations analogique AM, FM,
- Introduction aux modulations numériques en bande de base, ASK, PSK, FSK, QAM, OFDM,
- Théorie de l'information et du codage, canal, FEC, mesure de BER, débit d'information,
- Tracé d'un diagramme de Bode sur un filtre ou un système asservi par sweep de fréquence et analyse du signal,
- Idem sur analyse de Nyquist, Bode...
Matériel :
- Processeur DSP, double coeur,
- Puissance de calcul, 2 x 200 MIPS,
- Entrées A/N 16 bits +/• 10 Vdc 1 Méch/s, TOR 3.3V,
- Sorties N/A 12 bits +/• 10 Vdc 100 Kéch/s, TOR 3.3V,
- 2 Codecs 16/24/32 bits,
- Liaison USB système,
Logiciel :
- Compilateur graphique à code optimisé FibulaG,
- Plus de 300 fonctions macro fournies en standard,
- Possibilité de créer sa propre bibliothèque,
- Fonctionne sous environnement Windows XP ou ultérieur (Versions Pro),
Équipement
- Module de traitement du signal à base de DSP double cœur 2 x 200Mips, 2 E/S sorties audio et 2 E/S large bande,
- Logiciel de programmation par blocs fonctionnels graphiques sur cible DSP
- Guide technique avec exemples d’utilisation
- Cordon USB type AA
- Manuel de Travaux Pratiques, traitement de signal, sujets et comptes rendus, niveau 3 à 4 CITE 2011, BAC
- Manuel de Travaux Pratiques, traitement de signal, sujets, niveau 3 à 4 CITE 2011, BAC
- Manuel de TPs, traitement de signal, sujets et comptes rendus, niveau 5 à 7 CITE 2011, BTS, Licence, Maitrise
- Manuel de Travaux Pratiques, traitement de signal, sujets, niveau 5 à 7 CITE 2011, BTS, Licence, Maitrise
- Alimentation 12 VDC, 1,5A
- Lot d’accessoires, (microphone monophonique, haut parleurs amplifiés stéréophoniques, 2 bouchons BNC 50 Ω)
- Cordon BNC isolé longueur 1 m 50 OHMS
- Lot de 2 Tés BNC
- Valise de rangement
Objectifs pédagogiques
- Etude du processeur DSP, algorithmes typiques tels que convolution, FFT, etc. …
- Théorie du Signal : échantillonnage, filtrage, Transformée de Fourier, traitements statistiques, tracés de diagramme de Bode, Nyquist, etc. …
- Transmissions Numériques : Bande de base, modulations, codage de canal, etc. …
Filières
- BAC Pro SEN
- BTS SN IR et EC
- IUT GEII
- STI 2D
- CPGE et Ecole d’ingénieurs
- IUT R et T
