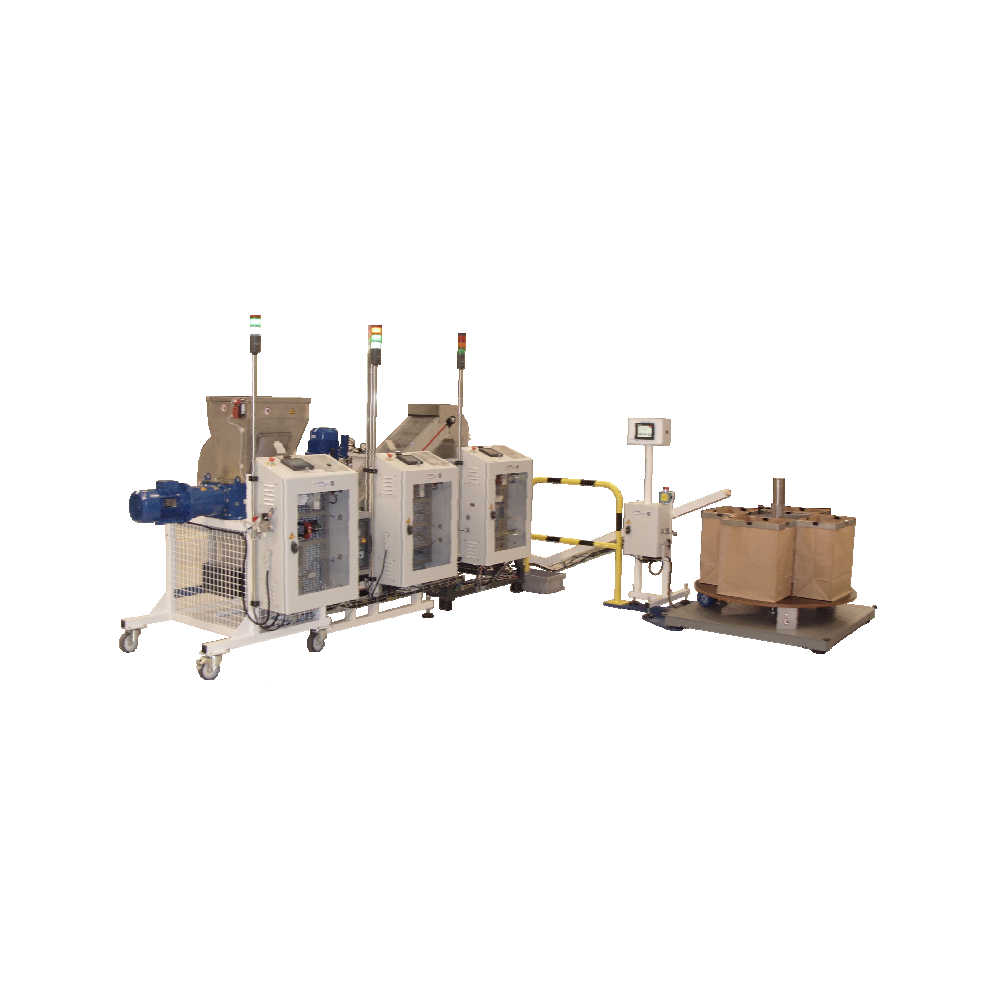

Ligne industrielle de savonnerie. Ref. A-076787

  • 1 Garantie  an  Garantie 1 an
  • Support pédagogique inclus !
  • « CE »

C'est un ensemble étendu de systèmes constitutifs des lignes industrielles de savonnerie. Ainsi réunis au sein d’un concept de production flexible, multi format et multi produit, il intègre des techniques de fabrication usuelles dans le domaine des productions en continu ou par lots, depuis l’application d’une formule jusqu’à l’expédition de produits d’usage courant. La ligne met en œuvre un pilotage multiposte avec une supervision étendue de l’ensemble de ses systèmes. Sa richesse technologique conduit également à de nombreuses opérations de maintenance industrielle.

Descriptif technique

  • Construite sur les base s technologiques de machines professionnelles actuelles, la ligne de production est modulaire et se compose de systèmes dédiés à la production et la transformation de matières d’œuvre ainsi que de systèmes affectés au conditionnement des produits obtenus.
  • Basé sur une extrusion, une coupe à longueur et un façonnage par pressage de la matière d’œuvre, la ligne intègre aussi des dispositifs dédiés au contrôle de la qualité, ainsi que des systèmes de robotique - classique ou collaborative - qui assurent les cycles de conditionnement des produits.



Caractéristiques générales Cadences :

  • 10 à 20 produits /min.
  • Energies électriques : 3 x 400 V + terre, 230 V + terre.
  • Energie pneumatique : air comprimé 6 bars.
  • Dimensions de SAVONICC en ligne : L = 10 m, l = 4 m, H = 3,3 m

Équipement

Parties opératives

  • Cette ligne de production offre une grande modularité. Elle est constituée de 3 à 8 systèmes qui peuvent chacun d’eux, fonctionner de façon autonome. Ils sont prévus pour s’insérer dans la ligne de fabrication par des connexions rapides aux énergies alors que le dialogue y est assuré par un lien Ethernet.
  • L’installation est équipée de capteurs de différents types et de multiples points de réglages, tel que longueur, vitesse, cadence, température (froid, chaud), ainsi que de nombreux réglages mécaniques.



Partie contrôle-commande

L’installation globale est contrôlée par quatre automates programmables et équipée de

  • cinq armoires de commandes,
  • trois terminaux opérateur,
  • Une unité de supervision utilisant le logiciel « PC Vue ».

Objectifs pédagogiques

Activités pédagogiques

  • Mise en œuvre de machines de production,
  • Production selon différents modes,
  • Réglages et maintenance d’une ligne de production industrielle.
  • Paramétrage, supervision et optimisation d’une production industrielle.



Principales filières concernées

  • Conduite/pilotage de lignes et systèmes de production,
  • Maintenance industrielle.
