Ensacheuse / encartonneuse Ref. A-077010

  • 3 Garantie ans Garantie 3 ans
  • Support pédagogique inclus !
  • Made in France
  • « CE »

Ce système est une encartonneuse ou ensacheuse de briquettes associée à poste de pesage pondéral. Il met en œuvre un plateau motorisé rotatif indexé sur 8 positions par un capteur optique reflex. Transmission par galet de friction Activités pédagogiques : L’ensemble est associé à un plateau de pesage industriel. Piloté par un API, il permet de conditionner en cartons et de peser les briquettes produites par le système presse hydraulique à compacter.

Descriptif technique

Composition:
  • Une partie opérative équipée d'une rampe, d'une plateforme de pesage et d'un carrousel intégrant un moteur asynchrone avec réducteur roue et vis et un capteur de position optique.
  • Une armoire électrique équipée:

           - 1 sectionneur général cadenassable,
           - 1 ensemble de sectionneur-fusibles pour la protection des circuits électriques,
           - 1 alimentation 24 Vcc,
           - 1 ensemble (disjoncteur et contacteur) pour le moteur asynchrone,
           - 1 automate programmable industriel (modbus, canopen)
           - 1 module d’acquisition et de traitement du poids (Acquisition et transmission de mesure à haute vitesse (500 kbds)
           - 1 pupitre opérateur type IHM pour le pilotage

Caractéristiques:
  • Dimensions hors tout : L : 3600 x l : 1250 x H : 1600 mm
  • Masse : 220 kg
  • Energie : 3 x 400V+N - 50Hz - 300W
  • Pesage : portée 300 kg,
  • Echelon de mesure : 100g

Équipement

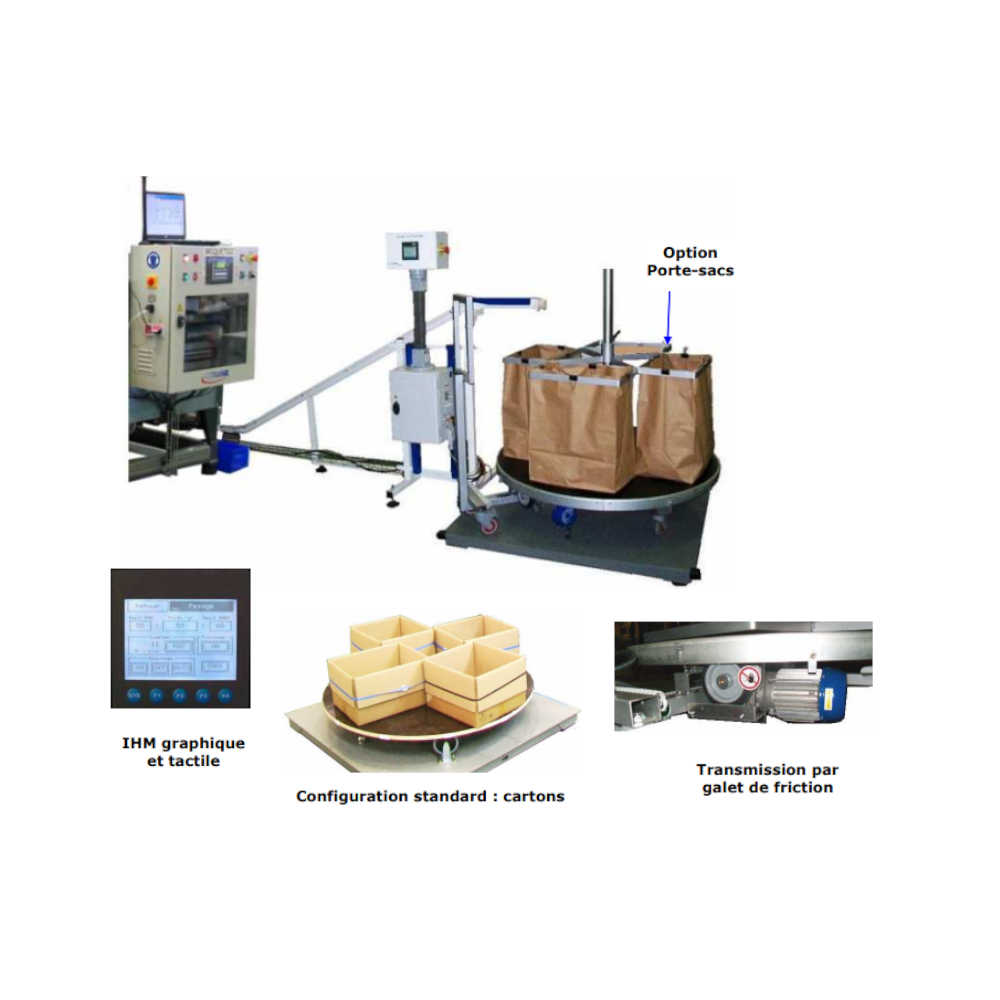

Le système se compose d’une balance industrielle, support d’un carrousel qui reçoit les cartons. L’axe du carrousel, monté sur un plateau à roue libre, est entraîné en rotation par un moteur asynchrone. La position du carrousel est contrôlée par un capteur optique. Les briquettes produites par la presse sont acheminées vers le poste de remplissage par une rampe d’alimentation. La balance d’une capacité de 300 kg pèse les cartons. Lorsqu’ils sont pleins, la ligne arrête sa production le temps de la rotation du carrousel pour présentation du carton ou du sac vide suivant. Lorsque tous les cartons / sacs sont pleins le cycle de production reste en attente de déchargement et de remplacement (opération manuelle). Le coffret de contrôle-commande est fixé sur la rampe d’alimentation.

Objectifs pédagogiques

  • prise en main du système
  • Réaliser des réglages et effectuer des opérations de maintenance mécanique et électromécanique,
  • proposer des solutions pour l'optimisation d’une production.
  • réaliser l'étalonnage physique ou théorique d’un capteur d’effort dans un environnement (étendue de mesure, résolution).
  • Analyser les différentes grandeurs (mesures, données graphiques)
  • Analyse fonctionnelle d’un système pluridisciplinaire,
  • Réaliser des réglages des paramètres de poids,
  • Analyser et modéliser des mécanismes,
  • Tâches d’amélioration d’une unité de production de briquettes par association d'un système complémentaire
