KNX structure 3D mobile montée/câblée Ref. A-077667

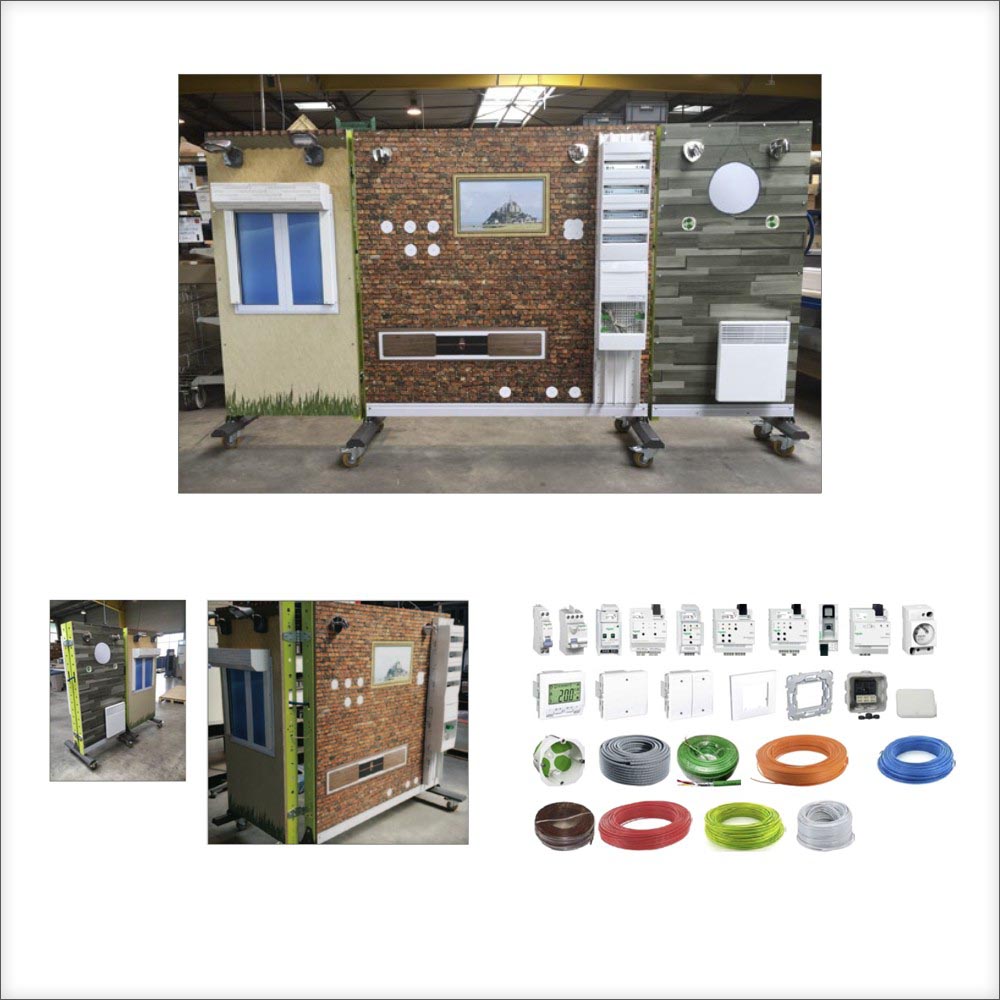

KNX structure 3D mobile est une solution pédagogique en câblage réél. Il facilite la formation à la technologie domotique KNX présent dans l'habitat tertiaire dans le cadre de la RT2012. Cette solution didactisée permet la validation et l’acquisition des compétences du Bac Pro MELEC. Durant les 3 années de cursus scolaire prévues par cette nouvelle réforme, les élèves pourront réaliser dans des conditions réelles des activités permettant la mise en œuvre d’une installation domotique KNX dans le cadre de la gestion technique des automatismes du bâtiment (tertiaire ou résidentiel). Ce système didactique conçu à partir d’une structure mobile pliable se compose d’un châssis principal et de deux châssis latéraux. Chaque châssis est équipé sur une face d’un panneau sérigraphié recevant les différents usages électriques (éclairage, chauffage, volet roulant etc.), les commandes pour le pilotage, la GTL avec son tableau électrique 4 rangées. La face arrière de chaque châssis est destinée à la mise en oeuvre de l’installation (pose de l’appareillage, passage des gaines, câblage, raccordement des composants). Les différents usages, les boîtes d’encastrement, la GTL avec son tableau électrique seront montés sur les panneaux au moment de la livraison. Fonctionne sous logiciel ETS (fourni en option).
Descriptif technique
- Appareillage nécessaire à la réalisation de l’installation (gaine ICTA D16 et 20mm, bobines de fils de 100m, câble bus EIB KNX, boîtes de dérivation avec bornier, boîtes d’encastrement étanches etc.),
- Les organes de protection (interrupteur différentiel 30mA associé à un CPAU, des disjoncteur Uni+neutre de calibre 2A, 10A et 16A), deux prises de courant pour tableau,
Équipement
- 1 alimentation de bus KNX 160mA 32 participants,
- 1 interface de programmation/connexion USB/KNX,
- 1 actionneur KNX deux sorties pour volet roulant,
- 1 actionneur KNX 2x230V pour chauffage électrique ,
- 1 actionneur KNX 2x230V pour prises de courant,
- 1 actionneur KNX 4x230V pour le pilotage de l’éclairage,
- 1 actionneur de variation KNX 2x300W pour l’éclairage halogène/LED,
- 6 boutons poussoirs KNX (4 touches et 2 touches),
- 1 thermostat KNX avec écran et touches (mode confort, mode nuit, mode Eco, consigne T°C).
Objectifs pédagogiques
- Découverte du matériel et des documents relatifs à l’installation,
- Mise en œuvre de l’installation domotique (pose de l’appareillage, passage des conducteurs, raccordement des composants) en menant son activité de manière éco- responsable,
- Découvrir et étudier les fonctionnalités d’une installation domotique KNX,
- Réaliser le paramétrage et la programmation permettant le fonctionnement de l’installation,
- Réaliser des scénarios dans le but d’optimiser le fonctionnement de l’installation tout en préservant le confort de l’occupant,
- Réaliser la mise en service de l’installation.
