Banc modulaire Départ Moteur Ref. A-083228

  • 2 Garantie ans Garantie 2 ans
  • Made in France
  • « CE »

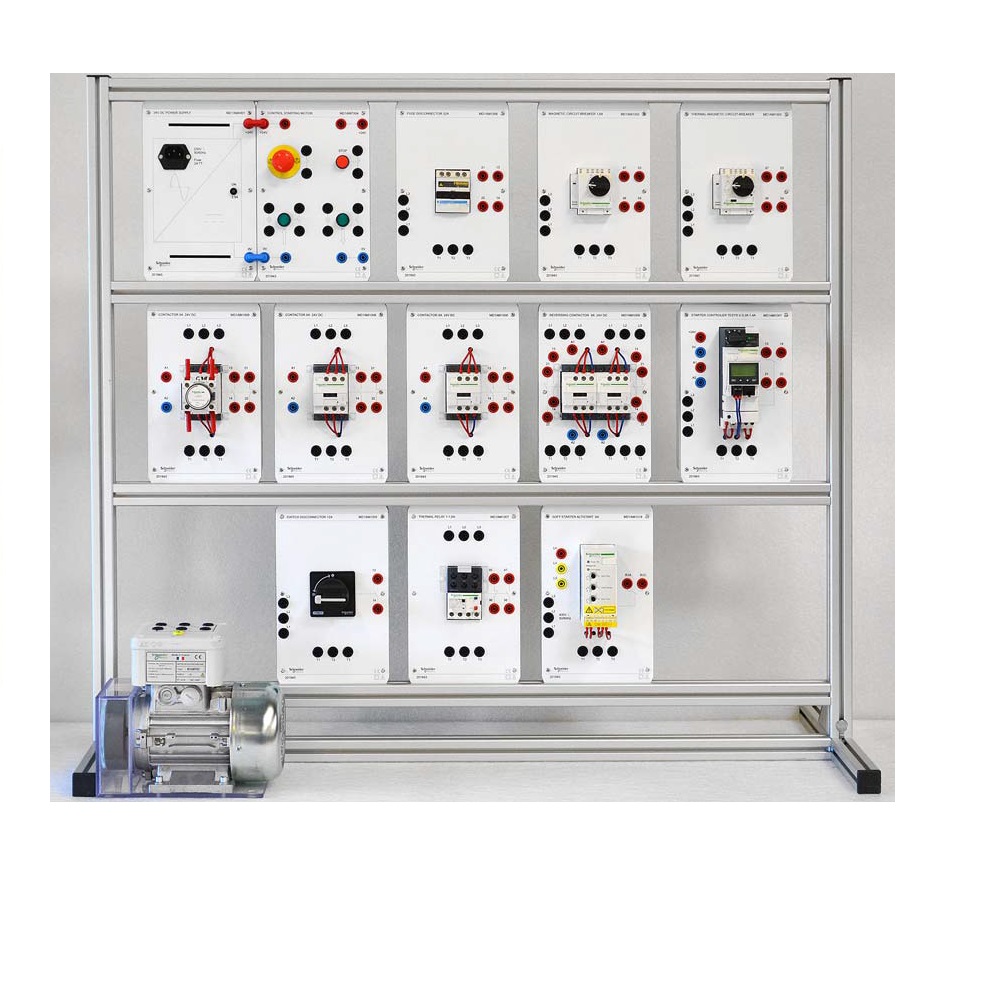

Le banc modulaire départ moteur permet l'étude et la mise en oeuvre rapidement des constituants d'un équipement de commande de puissance des départs moteurs (400V, 0,18Kw). Ces composants sont intégrés dans des boîtiers et câblés sur des douilles de sécurité D4mm.

Descriptif technique


  • 1 module démarreur tesys U 0,35A à 1,4A
  • 1 module disjoncteur magnétique
  • 1 module disjoncteur magnéto(thermique
  • 1 module interrupteur sectionneur 12A
  • 1 module sectionneur porte-fusibles
  • 1 module relais thermique 1 à 1,6A
  • 3 modules contacteur 24VDC 9A
  • 1 module contacteur-inverseur 24VDC 9A
  • 1 module démarreur progressif 400V
  • 1 module auxiliaire temporisé
  • 1 module commande machine
  • 1 module alimentation 24VCC, 2,5A

Objectifs pédagogiques

  • Etudier et réaliser les différents schémas de départs moteurs
  • Connaitre les différents composants et leurs mises en oeuvre
