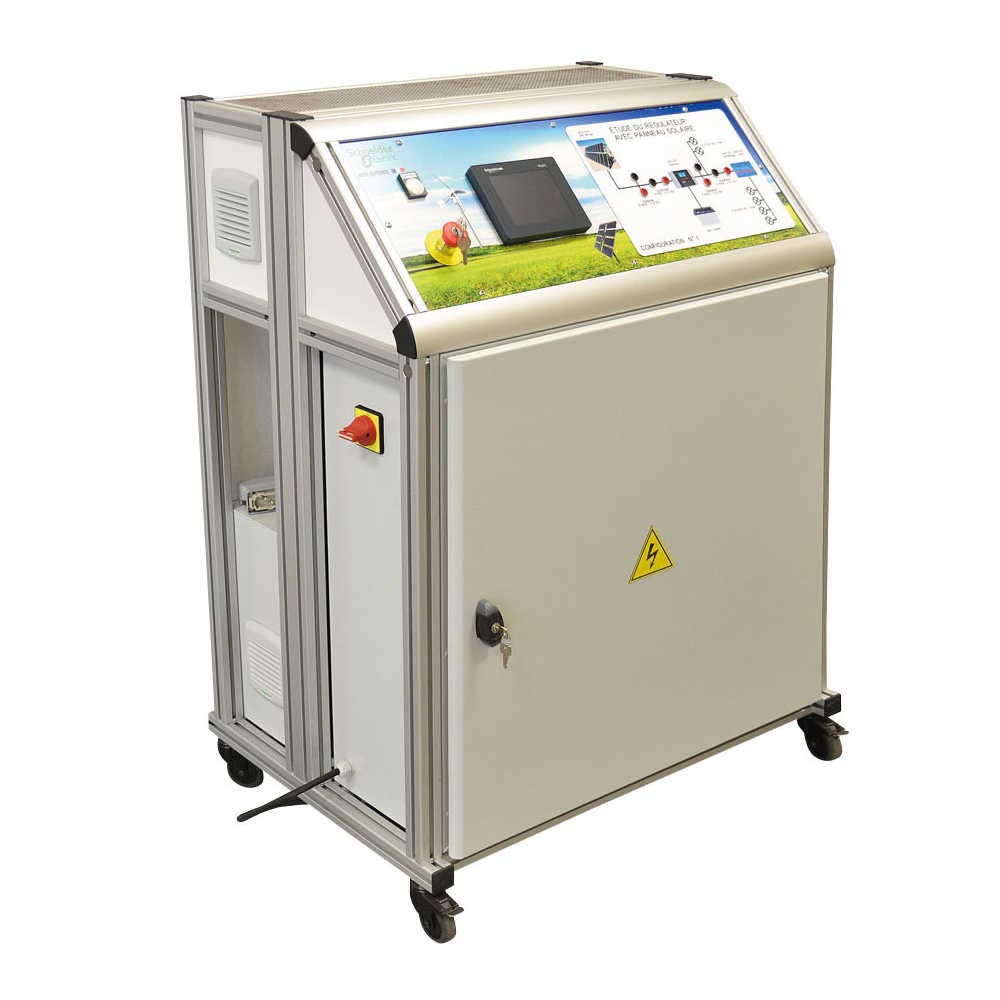

Banc d'études de la production par ENR Ref. A-083584

  • 18 Garantie mois Garantie 18 mois
  • Made in France
  • « CE »

Ce banc EnR version de base Schneider est conçu pour étudier les différents composants d'une chaîne

Cette maquette didactique permet d’appréhender et d’étudier les différents composants d’une chaîne de production d’énergie par ENR (production, stockage et utilisation). Le banc intègre des batteries de stockage ainsi qu’une alimentation continue programmable permettant de simuler une source d’énergie renouvelable (affranchissement des conditions météo). La source d’énergie renouvelable (partie opérative avec panneaux photovoltaïques) est proposée en option.

Descriptif technique

  • 1 structure mobile en aluminium
  • 1 coffret électrique avec les éléments de protection, de commutation et de mesure
  • 1 automate programmable M221 (24 entrées TOR, 16 sorties relais) pour la gestion du système
  • 1 switch Ethernet
  • 1 interface homme machine (terminal magélis) pour l’affichage des données énergétiques (U/I/P)
  • 1 module Wifi pour la communication à distance depuis le terminal Magélis
  • 1 régulateur de charge PWM 24VDC 45A max
  • 1 onduleur pour site isolé 24V/230VAC 350W
  • 1 chargeur pour batterie 24V DC 2A
  • 2 batteries 12V 27Ah
  • 1 ensemble de récepteurs pour la charge (lampe 230V et 24V)
  • 1 alimentation programmable (0-36V 3A) permettant de simuler la source ENR
  • 1 synoptique représentant la chaîne d’énergie avec points de mesures sur douilles D4mm
  • Caractéristiques techniques: tension d’alimentation: 230V 50Hz; 2,8KVA; Dimensions: H1225xL895xP690mm; poids: 157Kg

Objectifs pédagogiques

  • Découverte de l’équipement et des documents relatifs à l’installation
  • Découvrir et étudier les fonctionnalités d’une installation photovoltaïque
  • Étudier la chaîne de production d’énergie (production, stockage, utilisation)
  • Comprendre le fonctionnement d’un régulateur et d’un onduleur
