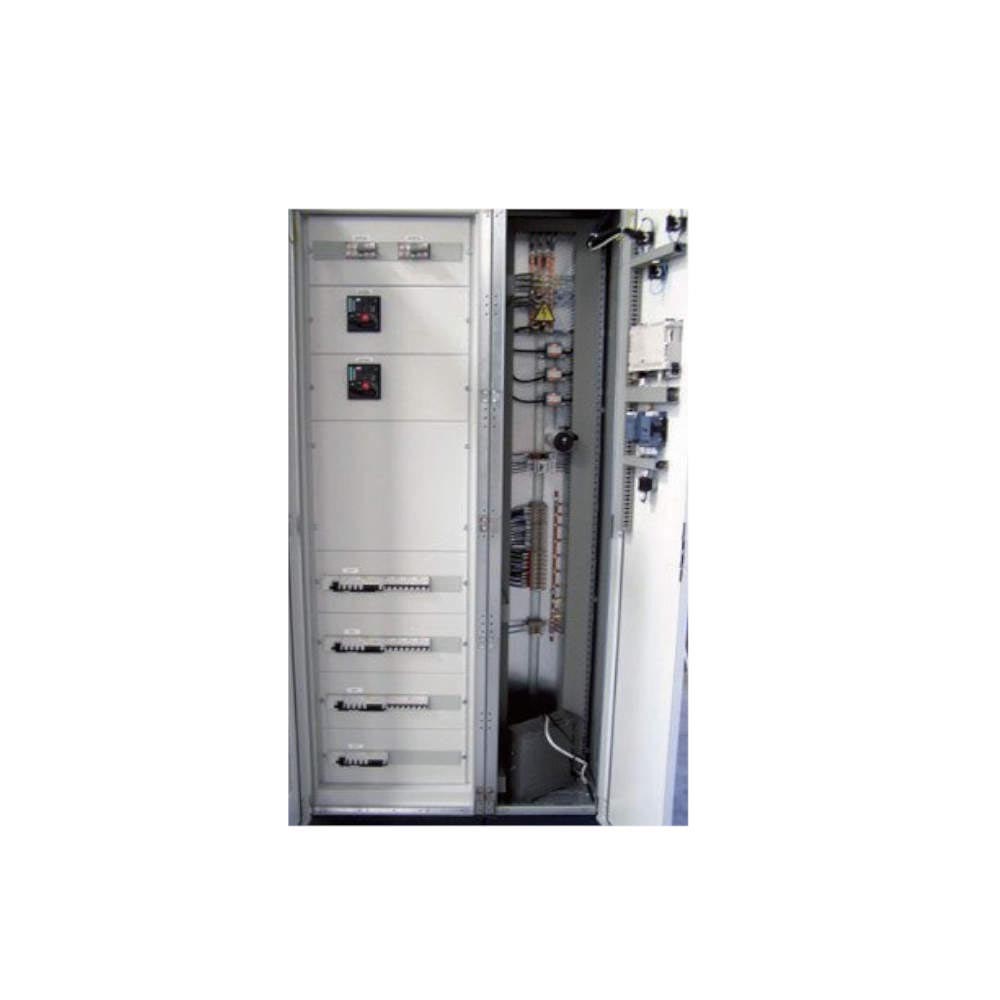

Armoire TGBT connectée Siemens Ref. A-086721

  • 3 Garantie ans Garantie 3 ans
  • Support pédagogique inclus !
  • Made in France
  • « CE »

Ce banc TGBT pédagogique communicant reprend les compétences et savoirs technologiques requis pour les métiers l’électrotechnique .

Descriptif technique

Composition:

  • Disjoncteurs arrivées : Normal et Secours, motorisés de 100 A,
  • Continuité d’alimentation par inverseur automatique de source Normal/Secours,
  • Visualisation de l’alimentation des jeux de barres par voyants,
  • Mise en service par interrupteur sectionneur à coupure visible cadenassable,
  • Protection par coupure d’urgence du système agissant sur les deux déclencheurs à manque de tension des disjoncteurs principaux.
  • 4 disjoncteurs départs de 32A à 63A,
  • Distribution par jeux de barres adaptés à la puissance disponible,
  • Départs motorisés avec différentiel,
  • Verrine de signalisation.Centrale de mesure,
  • Mesures, par centrale communicante (réseau Ethernet), des fonctions suivantes : surveillance simultanée des trois phases et du neutre,
  • U, I, P, S, Q, W, facteur de puissance,
  • taux de distorsion et harmonique…à bande avec moto réducteur de 0,12Kw.
  • Compensation, Relèvement du facteur de puissance par condensateur piloté par l’automatisme (1 gradin de 2,5 KVAR).
  • Unité de sauvegarde,
  • Onduleur de 600 VA pour la continuité d’alimentation de l’automatisme, de la centrale de mesure et de l’inverseur de source.
  • Automate S7 1200,22 entrées logiques 18 sorties logiques extensibles (Programmation par liaison Ethernet (Langage LADDER), Fonction WEB Serveur intégrée pour une surveillance et un pilotage du TGBT à distance, logiciel de paramétrage fourni)
  • Pupitre opérateur KTP700 avec écran graphique couleur 7", tactile et clavier (Logiciel de paramétrage fourni)
  • 1 port Ethernet libre sur le côté du coffret électrique permet la connexion d’un PC extérieur pour l’accès à l’ensemble du réseau (Pour paramétrage, programmation, pilotage à distance ou télésurveillance); ce port peut aussi être connecté au réseau Ethernet de votre établissement.

Objectifs pédagogiques

  • Alimenter en énergie, protection, signalisation et distribution.
  • Gérer l’énergie : Mindsphère : consommations ,délestage.
  • Traiter les données : contrôle, exploitation, programmation.
  • Communiquer avec l’installation et les équipements, surveiller, commander, dialoguer.
