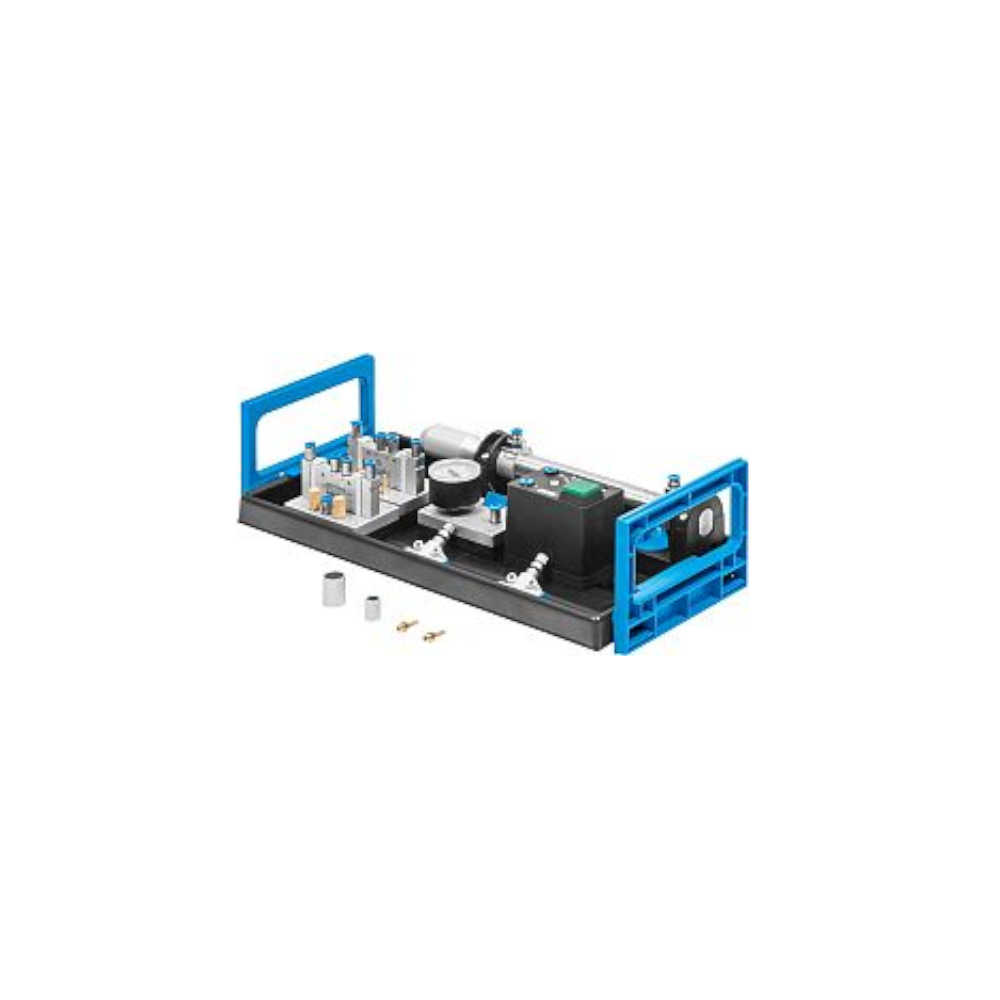

Jeu d'équipement TP 101 + – Perfectionnement recherche d'erreur systématique Ref. A-093084

Descriptif technique

Vérin avec joint de piston usé

• Un vérin à double effet avec joint de piston usé constitue un exemple de composant défectueux.
• Ce défaut peut être dû à des dommages ou la présence d'impuretés au niveau de la tige de piston.
• Il a pour conséquence une fuite sur le piston du vérin.
• Les symptômes de ce défaut sont des pertes d'air comprimé et une réduction de la force dans le vérin.
• Les capteurs de pression ou de force éventuels ne commutent pas, ce qui peut entraîner une interruption du cycle ou nuire à la sécurité des processus.

Filtre bouché

• Un filtre bouché au niveau du distributeur de mise en circuit avec manodétendeur (combinaison d'unités de conditionnement) constitue une autre exemple de défaut.
• Les filtres sont mis en place pour protéger les composants en aval d'un encrassement.
• Lorsqu'un grand nombre d'impuretés pénètrent dans le système via la tubulure d'aspiration de la station de compression, les filtres peuvent se boucher. Notamment les filtres ultra-fins.
• Cela entraîne une résistance au débit accrue et donc une limitation du débit qui peut se transformer en étranglement.
• Le contrôle et le remplacement de ces filtres est une tâche de maintenance de routine dans le secteur de l'industrie.

Conditions

• Le perfectionnement comprend huit composants basés sur l'initiation en pneumatique et compatibles avec le jeu d'équipement TP 101.
• Les exercices possibles de recherche d'erreur s'adressent à tous les formateurs en charge d'opérations de maintenance et d'entretien.
• Une technique de mesure spéciale n'est pas nécessaire car tous les symptômes peuvent être observés sans appareils.
• Une technique de mesure, comme p. ex. un débitmètre, permet cependant de quantifier l'image de l'erreur en question.
