Établi de câblage 2 élèves V2 - OSSU Ref. A-093457

  • 2 Garantie ans Garantie 2 ans
  • Made in France
  • « CE »

Une approche didactique du câblage électrique

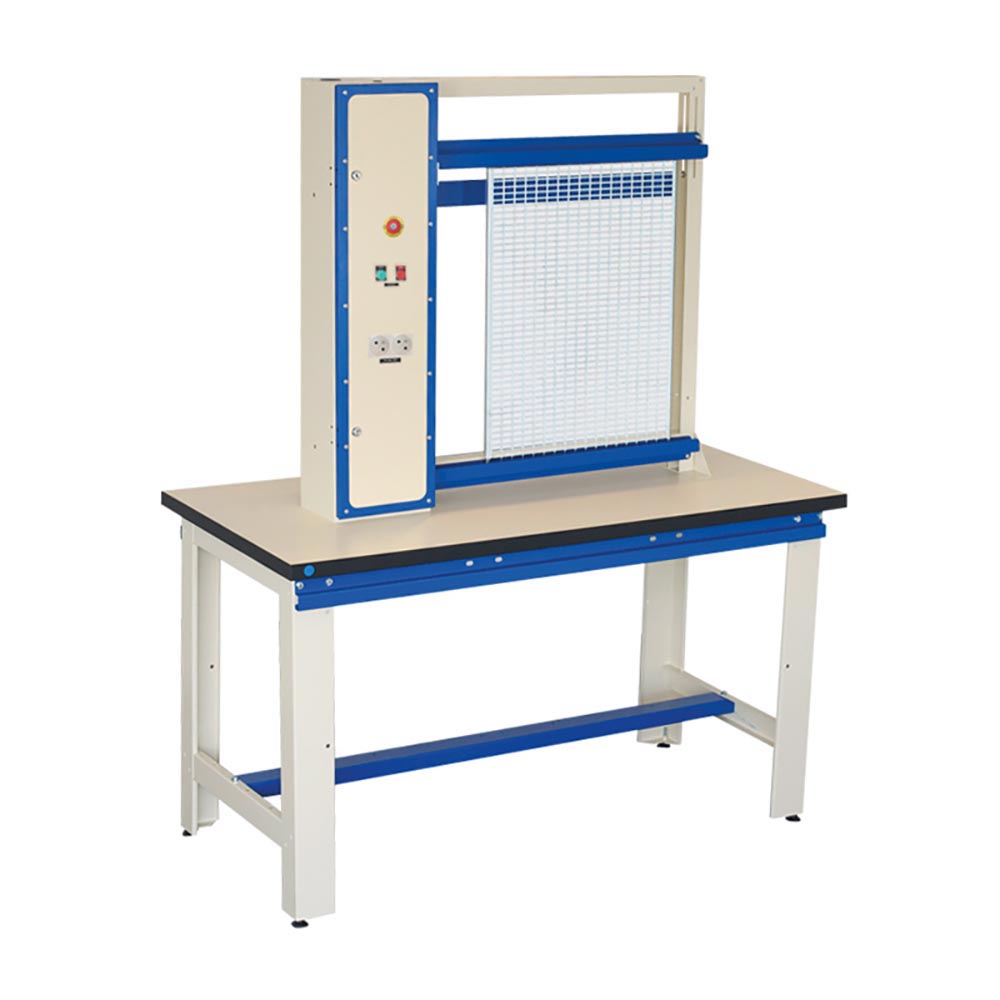

Établi de câblage 2 élèves V2 - OSSU est une structure de câblage H1850 x L1500 x P750 mm. Les établis de câblage Classics représentent une solution pédagogique incontournable pour la formation aux techniques de câblage électrique de vos filières d’enseignement professionnel et technologique. Vous pourrez effectuer l’ensemble de vos séquences pédagogiques en toute sécurité et en total respect de la législation en vigueur. Nos établis de câblage Classics sont entièrement fabriqués en France.

Descriptif technique

  • Structure métallique en tôle pliée,
  • 2 piétements de type échelle de dimensions H810 x P645 mm équipés de vérins en caoutchouc,
  • 2 profilés métalliques pour la liaison entre les pieds et le plateau,
  • 1 plan de travail en stratifié L1500 x P750 x ép37mm,
  • 1 barre repose-pieds fixée au niveau des traverses basses des piètements,
  • 1 châssis métallique fixé sur l'établi pour support de grille de câblage double face de dimensions H1000 x L800 mm avec jeu de glissières réglables en hauteur
  • 1 colonne d’alimentation verticale double face de dimensions H1000 mm x L250 mm x P400 mm pour la distribution électrique. chaque face est équipée d'une porte en face avant (accès composants)

Équipement

COLONNE D’ALIMENTATION DOUBLE FACE ( 1 FACE PAR ELEVE)

  • 1 disjoncteur 16A magnétothermique (différentiel en option)
  • 1 commande par boutons poussoirs M/A avec voyants (1 voyant par face)
  • 2 arrêts d'urgence à clé 455 sécurité positive (1 CPAU par face),
  • 2 x 2 prises 230V domestiques (2 par face). chaque alimentation sur 2 prises est commandée par un interrupteur avec voyant de présence tension.
  • 1 alimentation 24VAC 160VA sur 2x2 douilles de sécurité (2 douilles par face), protection par disjoncteur sur la sortie - Chaque alimentation sur 2 douilles est commandée par un commutateur avec voyant.
