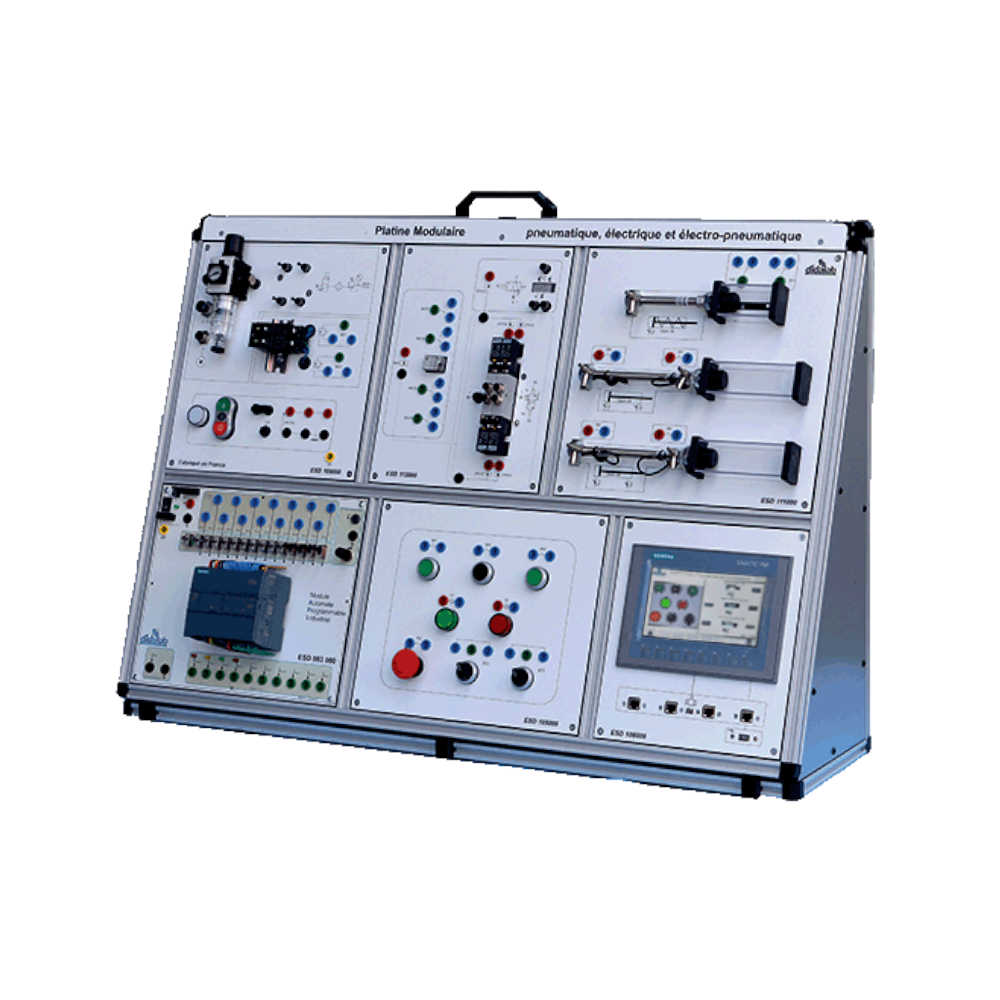

Banc Modulaire Automatisé Siemens des technologies pneumatique, électrique, électropneumatique Ref. A-093554
Etude des automatismes électriques, pneumatiques et électropneumatiques
Platine modulaire conçue pour assurer une formation très progressive dans les 3 domaines de l’automatisme : Pneumatique,ElectriqueCommandes par Automate Programmable Industriel
Descriptif technique
- Structure profilé aluminium 6 emplacements pour modules pneumatiques, électriques, électropneumatiques
- Livré avec 2 rouleaux de 25 m (1 rouge + 1 bleu) de tuyau Ø 4 mm, 1 coupe tube, 2 m de tuyau de Ø 8 mm
- 1 clé USB incluant, dossier technique, pédagogique avec exercices, notice d’instruction.
- Module Vérins (1 vérin simple effet, 2 vérins double effet, capteurs ILS)
- Module Interfaces (2 pneumo électriques et 5 électropneumatiques )
- Module Alimentations pneumatique électrique
- Module automate
Automate Industriel S7-1200, logiciel TIA Portal inclus :
- 14 entrées TOR 24 VDC, 10 sorties avec visualisation d'état,
- 1 entrée analogique 0/10 V, 1 sortie +/-10V 12 bits,
- 1 simulateur 8 miniswitch présenté sur platine didactique d'interface douille double puits 4mm,
Équipement
- Module IHM KTP 700 avec 4 traversées RJ45 et prise USB
- Module IHM électrique (1 ARU, 2 BP verts, 1 BP noir, 1 voyant vert, 1 voyant rouge …)
- Lot de 10 cordons 1 m, noirs, douilles de sécurité Ø 4mm avec reprise arrière
- Lot de 10 cordons 1 m, rouges, douilles de sécurité Ø 4mm avec reprise arrière
- Lot de 10 cordons 1 m, bleus, douilles de sécurité Ø 4mm avec reprise arrière
Objectifs pédagogiques
- Formation progressive aux automatismes.
- Etude des composants et de leur technologie.
- Etude des fonctions logiques pneumatiques et électriques de base.
- Câblage et simulation de schémas pneumatiques, électriques et électropneumatiques.
Domaine d’Application
- BAC PRO
- STI
- IUT
- Licence pro
- Ecole d’ingénieur
