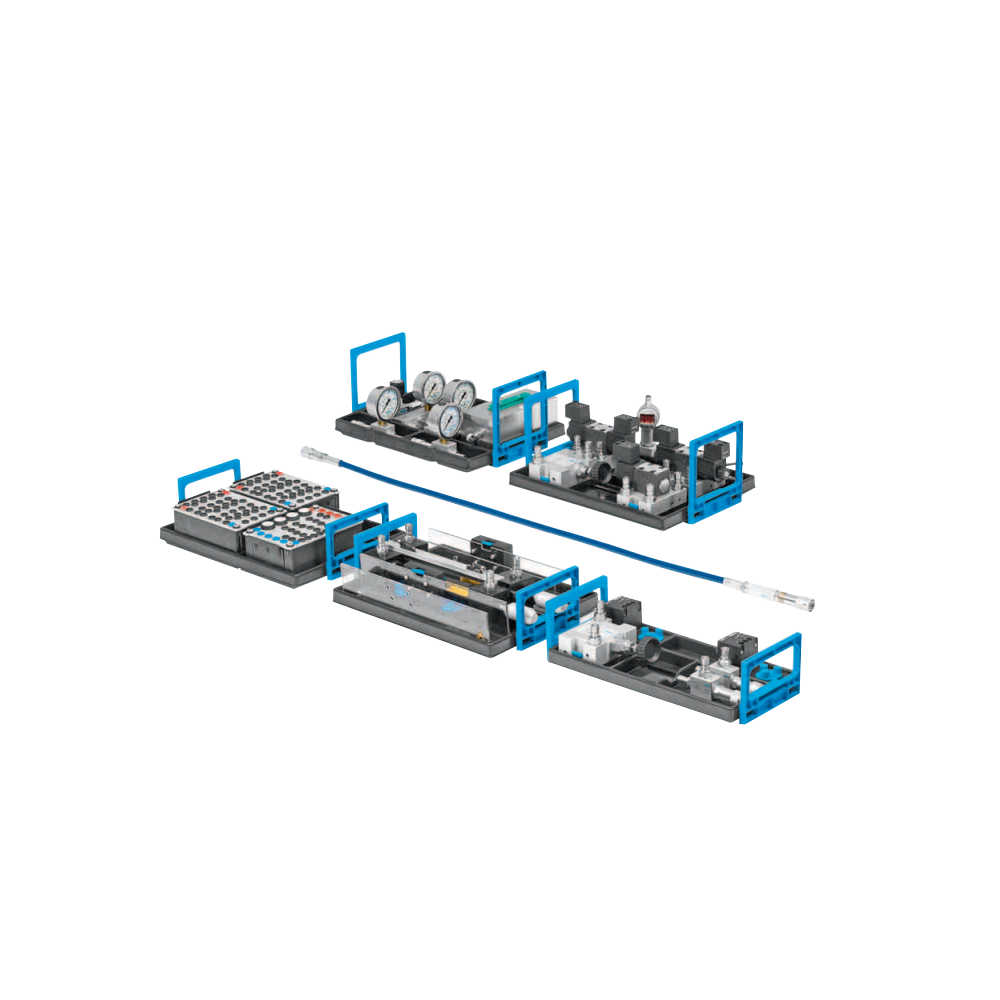

Jeu d'équipement TP 601 : Initiation : Formation de base à l'électrohydraulique Ref. A-094175
- Garantie 2 ans
-
« CE »
Le TP 601 s'inscrit dans la lignée des ensembles dédiés à la formation initiale et continue axée sur la pratique. Il comprend exclusivement des circuits et commandes électrohydrauliques.
Descriptif technique
- Le nombre de composants et leur conception sont spécialement adaptés aux projets du manuel de travaux pratiques, ce qui permet de répondre à bon marché à de multiples objectifs pédagogiques essentiels.
- Ce jeu d’équipement dispense des connaissances sur les bases physiques de l'électricité et de l'électrohydraulique, ainsi que sur le fonctionnement et l'emploi de composants et organes de commande électrohydrauliques.
Équipement
- Limiteur de pression,
- Régulateur de débit à 2 voies,
- Limiteur de débit unidirectionnel,
- Clapet anti-retour,
- Électrodistributeur monostable 4/2 et rappel par ressort,
- Électrodistributeur 4/3 à levier manuel, centre fermé,
- Électrodistributeur 4/2 bistable à enclenchement,
- Robinet d’arrêt,
- Poids, 9 kg, pour vérin,
- Vérin différentiel 16/10/200 à capot,
- Kit de montage pour vérin,
- Répartiteur en T,
- Quadruple répartiteur à manomètre,
- Manomètre,
- Manocontact électronique,
- Module de 3 relais électriques,
- Module de 3 boutons électriques,
- Capteur de fin de course électrique, actionnement par la gauche,
- Fin de course électrique, actionné par la droite,
- Capteur de proximité électronique
Objectifs pédagogiques
Groupes et composants :
- Conception, mode de fonctionnement et domaines d'utilisation d'électrodistributeurs 2/2, 3/2, 4/2 et 4/3 ainsi que d'un électrodistributeur 4/2 bistable
- Conception et mode de fonctionnement de boutons-poussoirs, interrupteurs et capteurs de fin de course électriques
- Conception et mode de fonctionnement d'un relais
- Connaissance et prise en compte de la capacité de charge des contacts d'organes électriques
- Sélection et utilisation de composants hydrauliques et électriques en fonction de critères économiques
- Conception et mode de fonctionnement d'un manocontact
- Connaissance des différents modes de détection de la fin de course de vérins et sélection du mode adéquat
Circuits hydrauliques :
- Mise en service sécuritaire de commandes hydrauliques
- Explication et réalisation d'un pilotage direct et indirect
- Création et application d'un tableau séquentiel
- Explication et réalisation de la mémorisation de signaux dans la partie puissance hydraulique
- Sélection d'électrodistributeurs en fonction d'exigences de commande
- Application et réalisation de fonctions logiques de base
- Explication et réalisation d'un circuit d'automaintien électrique à signal de coupure prioritaire.
- Conception et réalisation de commandes dépendant de la pression
- Connaissance de modes de fonctionnement simples et prise en compte dans le montage
- Verrouillage électrique et mécanique des signaux d'une commande à relais
- Extension de commandes existantes et adaptation de la documentation en conséquence
- Réalisation d'une commande séquentielle à deux vérins
- Connaissance et élaboration de la description d'un cycle sous forme de GRAFCET et de diagramme fonctionnel
- Analyse de montages et dépannage systématique avant remise en service
Mesures et calculs :
- Mesure et calcul de l'intensité du courant dans un équipement électrohydraulique
- Calcul de caractéristiques électriques
