Barrière de parking Ref. A-094447

Cette maquette didactique reproduit fidèlement le fonctionnement des systèmes industriels sur les parkings ou les péages d’autoroutes. Elle est dotée de fonctionnalités permettant un contrôle d’accès multifonctionnel :ouverture par clavier codé, lecteur d’empreinte digitale, système de badges ou cartes.

Descriptif technique

  • 1 Enveloppe en tôle d’acier peint (H=1100 mm/L=500 mm/P=500 mm) équipée d’une lisse de 1,50m environ.
  • 1 Système d’entraînement mécanique bielle/manivelle: Motoréducteur LS71 230/400V triphasé 180W avec réducteur
  • 1 ensemble de capteurs: capteurs de position haute et basse (Contact NO + NF), capteur d’ouverture de porte (Contact NO/NF)
  • 1 élément Flash lumineux 24Vac/dc
  • 1 BP arrêt d’urgence et un contact de maintenance à clé (gestion d’arrêt d’urgence par un module préventa)
  • 1 contrôle d’accès par clavier codé / lecteur biométrique / lecteur RFID
  • 1 boucles inductives de sol et leur détecteur
  • 1 zone pour la réalisation du couplage moteur par fiches de sécurités D4mm
  • 1 Afficheur tactile
  • 1 interrupteur sectionneur pour la mise sous tension;

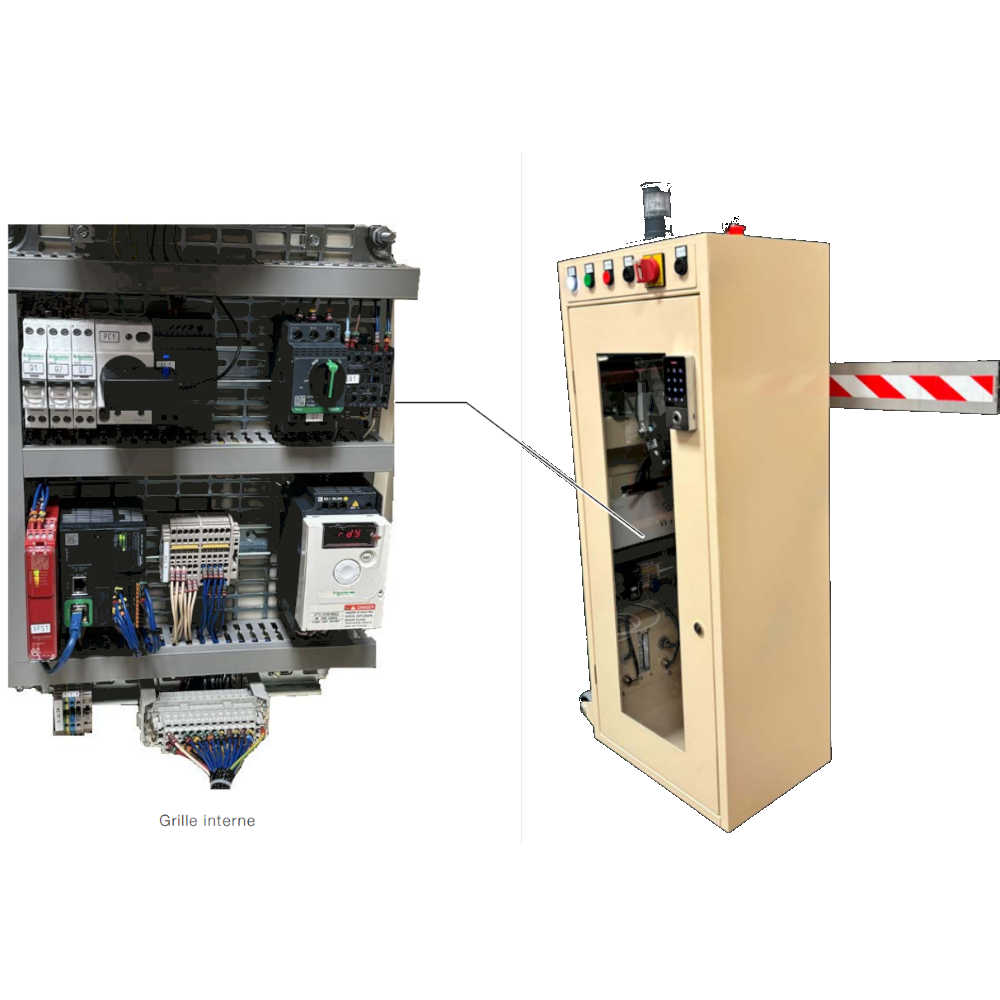

  • 1 grille interne équipée:

                                           - 1 disjoncteur moteur;

                                           - 1 contacteur général

                                           - 1 module préventa (gestion des sécurités)

                                           - 1 variateur de vitesse

                                           - 1 automate M221

                                           - 1 alimentation 24VDC

                                           - 1 ensemble de protection

Objectifs pédagogiques

  • Découverte de l’équipement et des documents relatifs à l’installation
  • Réaliser la mise en service de l’équipement et les essais
  • Réaliser le paramétrage
  • Modifier le programme de l’automate
  • Réaliser des opérations de maintenance
