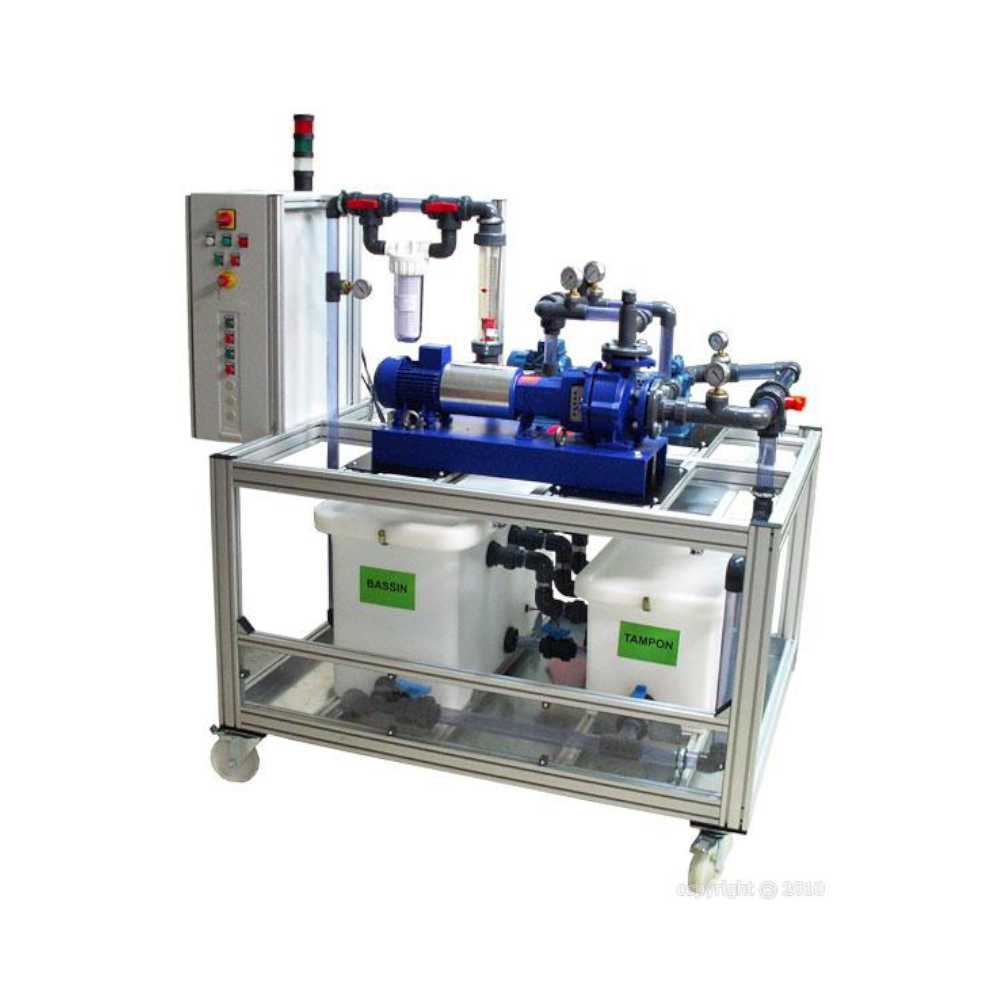

Centrale de pompage piscine avec automate SCHNEIDER M340 Ref. A-095207
Le système Centrale pompage piscine est un système didactique issu d’une véritable piscine municipale à débordement. Ce système met en œuvre l’ensemble des équipements qui assurent la circulation de l’eau et qui concourent à sa qualité, appelé hydraulicité d’une piscine.
Descriptif technique
- Entièrement basé sur une véritable piscine municipale à débordement
- Système et constituants industriels réels robustes et communicants
- Automate professionnel Schneider M340
- Supervision par page web embarqué
- Pompes centrifuges ou volumétrique à engrenages
- Complément vannes motorisées
- Capteurs Analogiques
- Châssis sur roulettes
- Pièces neuves et défectueuses pour les besoins des activités
- Modélisation 3D sous Solidworks
- Système industriel, réel en réponse au besoin réel exprimé
Équipement
Ce système est constitué :
- D’une partie opérative composée :
- d’un chassis rigide en profilé aluminium permettant d’accueillir deux bacs représentatifs du bassin à débordement et du bassin tampon.
- de deux emplacements permettant de recevoir un ou deux groupes motopompes de technologie centrifuge et/ou volumétrique équipé de vaccuomètre et manomètre (configuration au choix).
- d’un ensemble de vannes manuelles ou robotisées permettant de choisir le mode d’hydraulicité.
- d’un filtre à particules montée entre deux vannes et un débitmètre à flotteur.
D’une partie commande composée :
- d‘une partie gestion des énèrgies avec ou sans automate.
- Dans la version avec automate, le contrôle commande intègre un serveur web permettant de surveiller l’installation à partir de capteurs analogiques.
- Deux compléments possibles : vannes motorisées pour travaux d’amélioration et l’option IHM.
Le système à enseigner est fourni avec des documents d’accompagnement sous la forme numérique :
- Un dossier pédagogique complet proposant des activités sous forme de travaux pratiques professionnels accompagnés des corrigés. Les travaux pratiques sont développés à partir des centres d’intérêt institutionnels couvrant la maintenance préventive, corrective et améliorative.
- Un dossier technique avec présentation du système réel (contexte industriel) et présentation du système didactique avec les modélisations 3D SolidWorks, les schémas, les nomenclatures et le manuel d’installations et de mise en service du système.
- Un dossier ressources constitué de ressources générales pédagogiques destinées à l’élaboration des fiches de formalisation ( définitions, principes, phénomènes scientifiques) et d’autres parts, des ressources techniques, présentant des informations complémentaires susceptibles d’enrichir la culture scientifique et technologique des élèves
Objectifs pédagogiques
La Centrale pompage piscine permet d’aborder les compétences et connaissances des programmes, et plus particulièrement :
- Analyse fonctionnelle d’un système
- Conduire un équipement: surveiller, mesurer, relever
- Analyse structurelle d’un système
- Réaliser une opération de dépose/repose composant
- Réaliser une opération de maintenance corrective (mécanique)
- Réaliser une opération de maintenance corrective (autre technologie)
- Intervenir sur la chaîne de d’action ou d’information
- Préparer et réaliser une intervention
- Réaliser une amélioration validée
- Réaliser une opération de maintenance préventive
- Analyse des équipements de puissance
- Analyse des équipements de commande
- Diagnostic
- Efforts mécaniques et manutention lourde
- Dépose, repose, échange, réglage
- Réparation par démontage, remontage
- Maintenance préventive (surveillance et inspection)
- Maintenance améliorative
