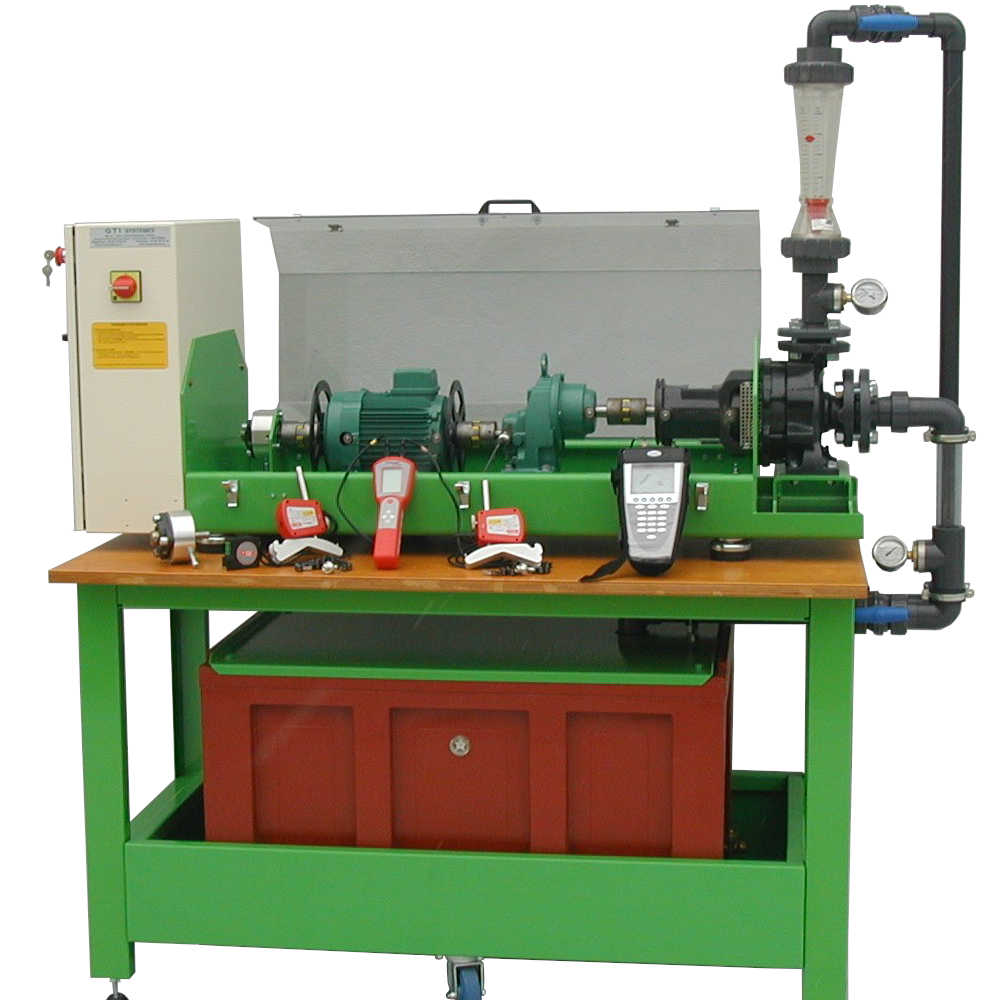

Banc d'études des vibrations Ref. A-095576
Le banc d’études des vibrations est un outil permettant de comprendre et analyser la maintenance préventive conditionnelle liée à l’analyse vibratoire. Sa conception robuste permet de mener des activités de maintenance sans détérioration. Il permet des activités sur les défauts d’alignements, défauts de balourds, défaut de roulement, défauts d’engrènements, bruits d’aubages et de cavitation.
Descriptif technique
Le Banc d’Etude des Vibrations permet, par son dimensionnement et sa constitution, de mettre en évidence une grande majorité des phénomènes vibratoires existants sur des machines tournantes.
- Un roulement neuf, est monté dans un support permettant d’appliquer une charge variable. Un second roulement défectueux est fourni afin de permettre l’étude comparative entre un roulement en bon état et un roulement usagé au cours d’une même séance de Travaux Pratiques.
- Le balourd est mis en évidence sur deux plans par le déséquilibrage gradué de deux disques en rotation.
- La Partie Opérative autorise le désalignement du moteur par rapport à l’axe de rotation des éléments adjacents.
- Le réducteur, monté en multiplicateur, permet d’étudier les bruits d’engrènement.
- La fixation du moteur par trois supports élastiques permet d’étudier la filtration des vibrations en fonction de la fréquence de rotation du balourd d’excitation.
- La charge, composée d’un réseau hydraulique d’eau élémentaire (pompe centrifuge, vannes manuelles sur le circuit d’admission et de refoulement, manomètre et vacuomètre) permet l’étude éventuelle des bruits d’aubages (sur demande uniquement) ainsi que des bruits engendrés par la cavitation générée par la fermeture de la vanne du circuit d’admission. La transparence des parties des canalisations d’admission et de refoulement permet de visualiser le phénomène de cavitation.
- Un indicateur de débit à flotteur positionné sur le circuit de refoulement permet de caractériser la pompe (courbe Débit-Pression).
La partie opérative est composée :
- d’une structure mécanosoudée comprenant l’armoire électrique,
- d’un moteur asynchrone triphasé NN=1430 tr/min, P = 1,5kW,
- d’un multiplicateur (réducteur inversé) de rapport 2,
- d’un support roulement avec roulement en bon état,
- d’un deuxième roulement défectueux pour analyse comparative,
- d’une pompe centrifuge Nmax : 3000 tr/min, P = 1,1kW,
- d’un réservoir contenant 190 l d’eau additionnée de 6% de GLYCOL,
- d’un manomètre 0 à 4 bar,
- d’un vacuomètre -1 à 0 bar,
- d’un capot de sécurité en polycarbonate verrouillé par 2 contacts de sécurité.
La partie commande est composée :
- d’un interrupteur sectionneur,
- d’un arrêt de sécurité,
- d’un circuit de démarrage, de protection et d’arrêt du moteur asynchrone associé à son variateur de vitesse.
- Niveau sonore inférieur à 70 dB
- Puissance installée : 1,8 kW sous 230V 50 Hz monophasé - prise 2P +T 16A
Objectifs pédagogiques
TP n°1 Initiation à l’analyse Vibratoire
- Activité 1 : Notions de base sur les vibrations
- Activité 2 : Définition des éléments nécessaire aux mesures
- Activité 3 : Réalisation d’une mesure
- Activité 4 : Analyse des résultats
TP n° 2 Calcul des fréquences caractéristiques
- Activité 1 : Balourd – Déséquilibre de masse
- Activité 2 : Défaut roulement
- Activité 3 : Délignage
- Activité 4 : Analyse des résultats
TP n°3 Diagnostic d’état
- Activité 1 : Calcul des fréquences caractéristiques du banc
- Activité 2 : Relevé des amplitudes pour ces fréquences
- Activité 3 : Création et observation d’un défaut
- Activité 4 : Analyse des résultats
