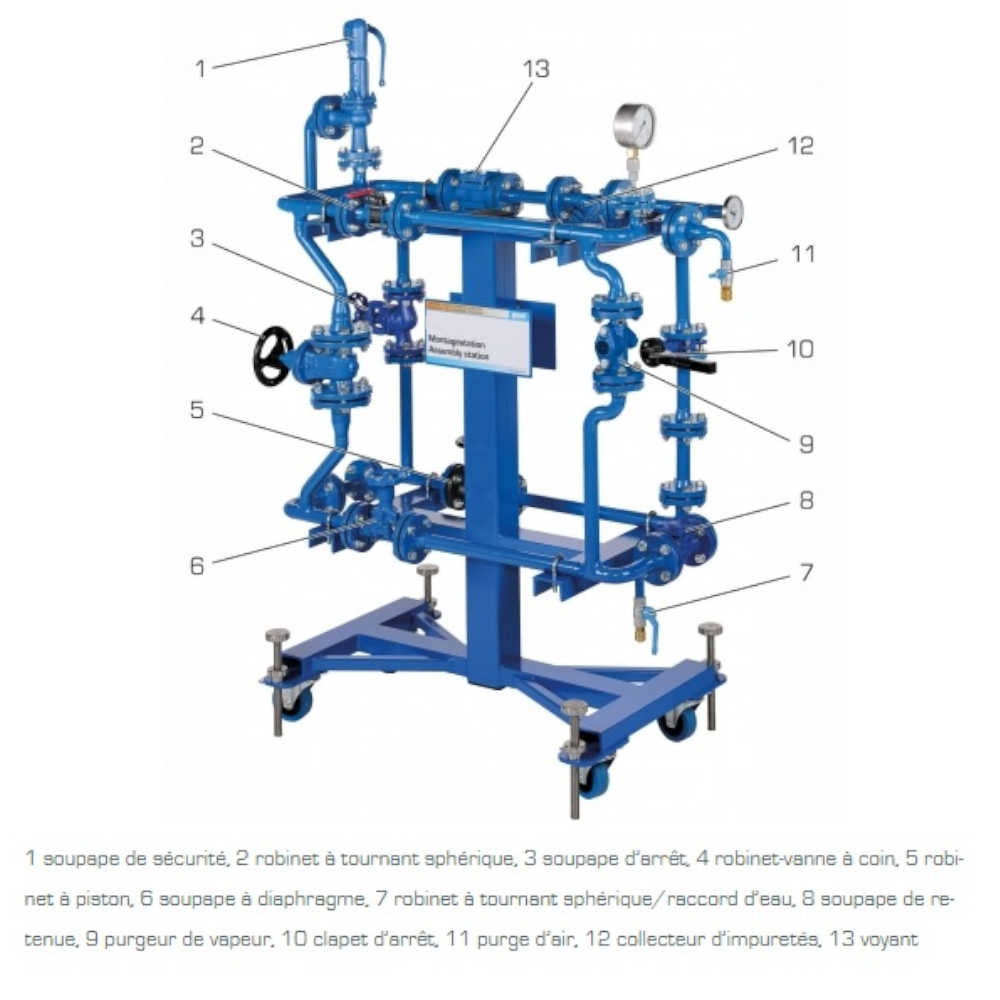

Station de montage compacte de conduites et robinetteries Ref. A-095733

Descriptif technique

• Ce système est un système compact de travaux pratiques et de formation servant d’introduction à la technique de montage industriel de tuyauteries et d’installations.
• Le kit de montage est constitué d’un grand nombre de robinetteries et d’éléments de tuyauterie.
• Viennent s’y ajouter des composants d’étanchéité et des éléments de fixation.
• Un bâti de base compact et mobile permet la réalisation de divers systèmes de conduites, de parties d’installations et d’unités fonctionnelles.
• Les éléments de tuyauterie sont déjà prêts montés et adaptés aux longueurs de montage et aux raccords à brides.
• Les éléments permettent de multiples montages et démontages.
• Ce système de travaux pratiques est conçu pour le travail en groupe de plusieurs élèves.
• Le processus complet de mise en place d’une installation peut demander plusieurs jours si toutes les étapes correspondantes sont réalisées: informer, planifier, décider, exécuter, contrôler et évaluer.
• La documentation didactique détaillée soutient le processus d’apprentissage effectif et structuré.
• Il contient la description et les dessins technique de certains composants structurels.
• Des informations complémentaires sur les robinetteries sont disponibles en ligne via les codes QR.
• Cela comprend les fichiers STEP, les fiches techniques et des extraits du manuel.
• Une fois montées, les structures peuvent être soumises à un test d’étanchéité avec la pompe à main fournie.
• Des contrôles des installations peuvent être réalisées avec une alimentation en eau et une évacuation appropriée.

Les grandes lignes

• montage conforme à la pratique de systèmes de conduites et d’installations
• connaissance étendue et conforme à la pratique des étapes de construction d’installations
• l’accès en ligne via les codes QR à des informations numériques sur les robinetteries

• Réseau de tuyauterie : 9x conduites, soudées, avec tuyaux droits, coude de tuyau, 90°, raccordement en T, raccord à deux brides, DN25
• Robinetteries à brides : soupape de sécurité, robinet à tournant sphérique, soupape d’arrêt, robinet-vanne à coin, robinet à piston, soupape à diaphragme, soupape de retenue, purgeur de vapeur, collecteur d’impuretés, voyant, pression nominale: PN16, bride en acier: DN25
• Clapet d’arrêt: DN25, PN10/16, Robinet à tournant sphérique avec raccord à bague coupante: en laiton, nickelé, pression nominale: PN25,grandeur nominale: G1/2
• Plages de mesure pression: 0.16bar, température: 0-60°C

• Lxlxh: 1430x660x1700mm
• Poids: env. 200kg

• Nécessaire au fonctionnement : Raccord d'eau et drain par flexibles avec accouplements
