Convoyeur didactisé monté Ref. A-095830

Descriptif technique

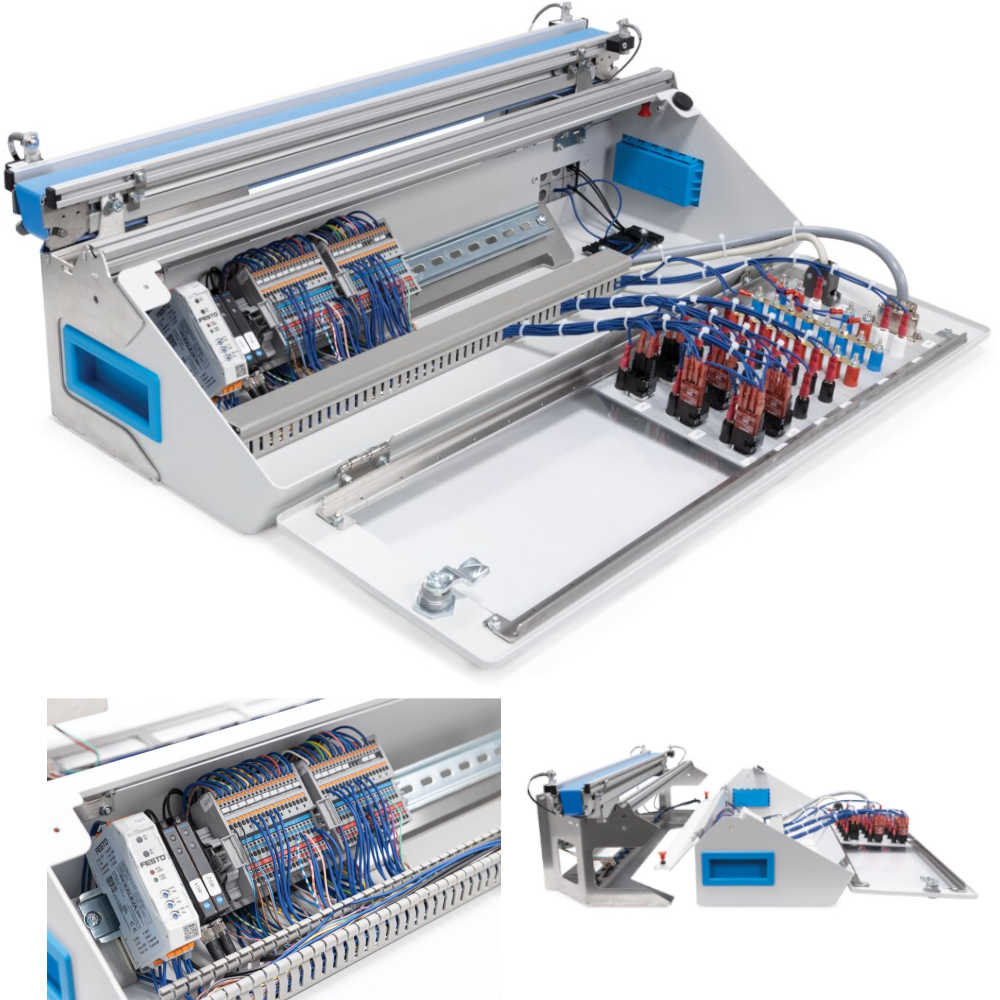

Dans sa version de base, le système didactique se compose d'un convoyeur à bande de 700 mm de long, entraîné par un moteur DC. Le contrôleur de moteur se trouve, à côté d'une série de borniers, sur un rail DIN dans le boîtier de contrôle intégré. Celui-ci peut être retiré du système de manière flexible – comme un tiroir – par l'avant. La face avant du boîtier de contrôle contient divers éléments de commande et connecteurs femelles qui – selon le scénario d'apprentissage – peuvent être recâblés individuellement par l'apprenant dans le boîtier de contrôle et étiquetés sur le panneau de commande. Au début de la bande se trouve un détecteur à réflexion, à la fin de la bande une barrière photo-électrique pour la détection des pièces.

Les pièces qui arrivent peuvent être transportées sur le convoyeur à bande vers différentes positions d'usinage et de mesure. Un pont de capteurs disponible en option permet de monter un grand nombre de types de capteurs pour la détection d'objets, la mesure et la classification d'objets. Le pont de capteurs convient à la réception de capteurs avec le système de fixation Quickfix, comme ceux des capteurs des TP 1311 et TP 1312.

La structure modulaire permet d'utiliser plusieurs convoyeur en ligne, mais aussi en circulation dans le carré. Les pièces ou les porte-pièces sont transférés d'un système à l'autre sans autre unité d'entraînement active, que les convoyeurs soient en ligne ou à angle droit.

Caractéristiques techniques

• Alimentation électrique : 24 V DC
• Dimensions pièce à traiter carrée/ronde : max. 40 mm
• Dimensions (l x P x H) : 700 x 370 x 220 mm
• Type de bande : Monobande 35 mm
• Hauteur de transport au-dessus de la surface d'installation : 194,5 mm
• Renvoi : Bord de la lame
• Rainures du profilé longitudinal : 2 pièces, rainure de 5 mm, distance entre les rainures 160 mm
• Panneau de commande : 3 boutons, dont 2 éclairés, 1 interrupteur à manette, 2 voyants lumineux
• Connecteurs femelles de laboratoire de sécurité de 4 mm (8 DI, 8 DO, 2 AI, 1 AO)
• Connecteurs système pour les signaux numériques (8 DI, 8 DO, 24 V, GND)
• Connecteurs système pour les signaux analogiques (4 AI, 2 AO, 24 V, GND)
• Définition de la vitesse du contrôleur de moteur DC : Vitesse rapide/vitesse lente/analogique
• Définition du sens du contrôleur de moteur DC : Avant/arrière
• Détecteur de début de bande : Détecteur à réflexion avec capteur à fibre optique
• Capteur de fin de bande : Barrière lumineuse avec capteur à fibre optique
• Raccordement mécanique du moteur : Plan de pose avec 3 trous (M6) d'un diamètre de 50,8 mm ; diamètre de l'arbre 10 mm
