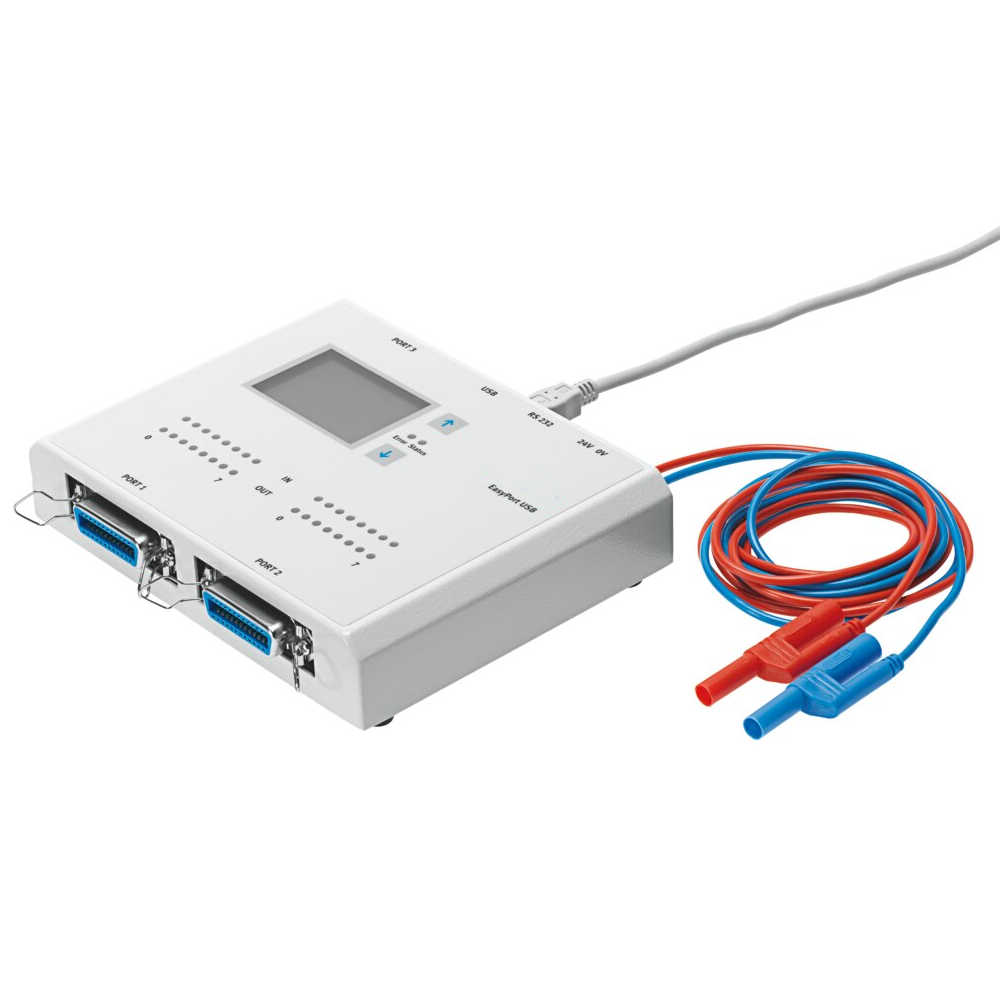

Interface de processus USB Ref. A-095831

  • 2 Garantie ans Garantie 2 ans

Une interface USB relie l'appareil au PC. La connexion à la technique d'automatisation s'effectue via des connecteurs standard (SysLink). Les signaux d'entrée et de sortie peuvent ainsi être lus par et émis vers un PC. Avec cette interface USB et le logiciel de simulation EasyVeep déjà inclus dans la fourniture, il est possible de commander un grand nombre de modèles de processus proches de la pratique avec n'importe quel API.

Descriptif technique

  • L'interface de processus USB est utilisée pour la transmission bidirectionnelle des signaux de processus entre un véritable processus de commande basse tension (24 VCC) et un PC. Afin d'exclure toute répercussion du processus sur le PC, seules des interfaces isolées galvaniquement sont utilisées pour la transmission de données entre l’interface USB et le PC.
  • Dans toutes ces applications, l’interface USB relie le monde réel au monde virtuel du PC.
  • L'interface de processus USB dispose de 16 entrées et sorties numériques ainsi que de 4 entrées et 2 sorties analogiques.
  • Avec l’interface de processus USB, 8 entrées et sorties numériques sont chacune câblées à une prise SysLink 24 broches selon IEEE 488. De plus, l'entrée 0 sur le port 1 et le port 2 peut être utilisée comme entrée de compteur rapide. Les entrées de compteur peuvent être exploitées avec des niveaux de tension de 5... 24 V DC.
  • Les 4 entrées analogiques et les 2 sorties analogiques de l'interface USB sont câblées sur une prise Sub D 15 broches. La conversion analogique-numérique s'effectue avec une résolution de 12 bits.
  • La fréquence d'échantillonnage est de 0,5 kHz.
  • Les données sont échangées avec le PC soit via le port série RS232, soit via l'interface USB. La vitesse de transmission est de 115,2 kbauds.
  • Un maximum de 4 modules USB peuvent être interconnectés via un concentrateur USB ou via 4 ports USB sur un PC. Il est à noter que les adresses des modules sont différentes.
  • Le serveur OPC EzOPC ou l'élément de commande ActiveX sont disponibles pour l'échange de signaux de processus entre l’interface de processus USB et le logiciel PC.

Objectifs pédagogiques

Les utilisations possibles sont diverses :

  • Contrôler un processus de contrôle réel avec un contrôleur fonctionnant sur le PC
  • Pilotage d'un modèle de processus simulé avec un automate réel
  • Contrôle d'un processus réel, le contrôle s'exécute sur le PC
  • Enregistrement et évaluation des valeurs mesurées à partir d'un processus réel
