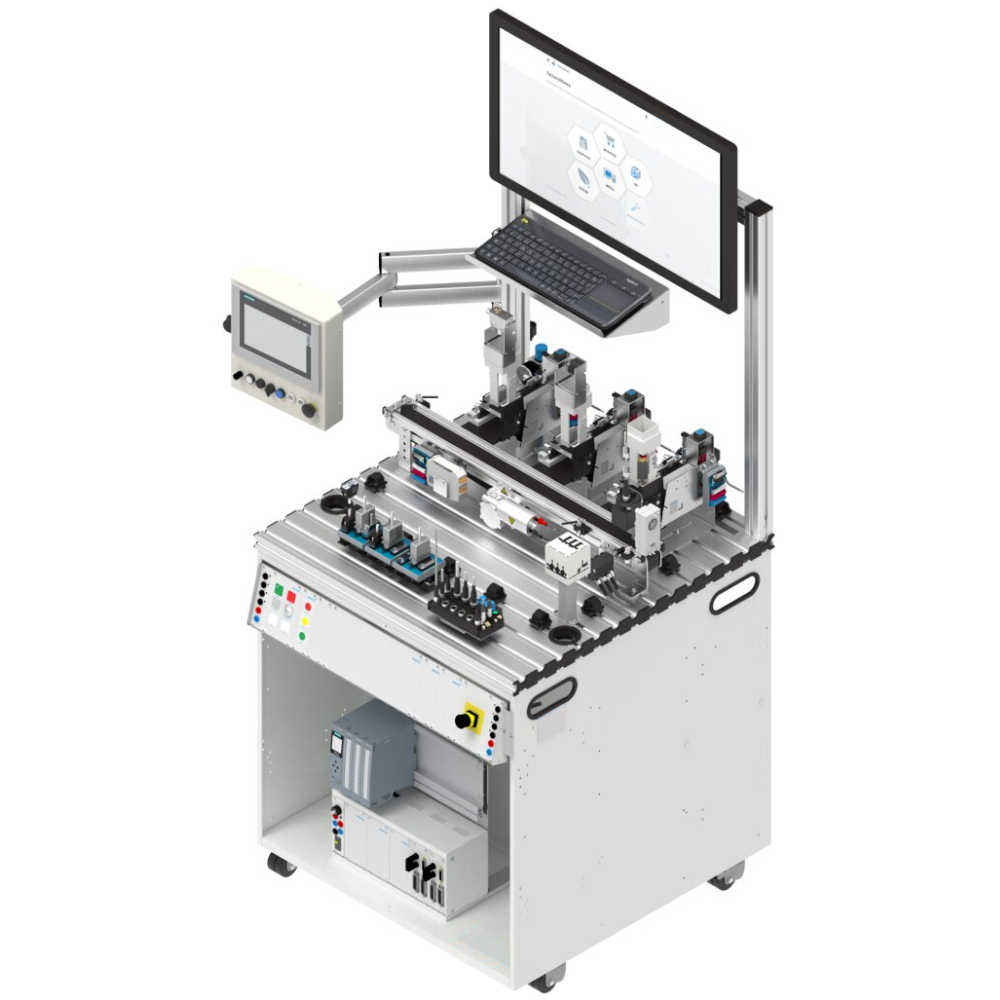

Module de système Distribution pro Ref. A-095961
IHM industrielle et capteurs intelligents
Le module de système Distribution Pro aborde – outre les bases de la mécatronique – entre autres la programmation d'écrans tactiles industriels (IHM), ainsi que l'intégration et le paramétrage de capteurs intelligents via IO-Link®. La structure simple de la station, avec trois magasins à empilage intégrés et une bande transporteuse, offre la possibilité d'apprendre les bases de la commande de bande et du transport de matériel qui y est lié. Un ordinateur avec écran tactile ainsi qu'un MES (Manufacturing Execution System) didactique fournissent la base et l'infrastructure logicielle pour l'intégration d'autres éléments du système MPS 400 dans une usine-école.
Descriptif technique
- Pression de service : 600 kPa (6 bar)
- Alimentation électrique : 110/230 V/50/60 Hz
- Dimensions pièce à traiter carrée/ronde : max. 40 mm
- Dimensions (l x P x H) : env. 350 – 700 x 700 x env. 1 705 mm (hauteur variable)
- Traiter
Le composant système distribue et transporte les pièces qui se trouvent dans trois magasins d'empilage. Un vérin à double effet pousse les pièces individuellement. En mode autonome sans connexion MES, le magasin respectif est sélectionné via un bouton. Le module convoyeur transporte la pièce vers la droite ou vers la gauche, des capteurs déterminant l'état de la pièce.
- Fonctionnement intuitif
Le système est commandé et surveillé sur un grand écran tactile et via un clavier. Le cœur de l'environnement logiciel est un système MES didactique basé sur le Web qui peut être complété par des applications supplémentaires. La conception ergonomique du système d'apprentissage garantit un travail et un apprentissage efficaces et sans fatigue.
MES avec boutique en ligne
- Paramétrage de l'usine
- Configuration du produit
- Saisie et gestion des commandes
- Suivi de commande
- Stockage des données de commande
- Informations basées sur les rôles
- Technologie d'entraînement flexible
La bande transporteuse est équipée d'un moteur à courant continu et d'un contrôleur de moteur correspondant. Les moteurs à courant alternatif peuvent également être connectés via une bride universelle.
- Capteurs de liaison IO
Le niveau de remplissage des magasins d'empilage est surveillé à l'aide de trois capteurs différents basés sur IO-Link. Les apprenants traitent des capteurs laser, ultrasoniques et capacitifs intelligents, reconnaissent leurs avantages par rapport aux capteurs classiques et peuvent ensuite les aborder, les interpréter, les entretenir et les intégrer dans les systèmes de production.
- Ecran tactile
Certaines parties de la station peuvent être contrôlées via un écran tactile industriel et les trois capteurs basés sur IO-Link peuvent être paramétrés et surveillés. Le système d'apprentissage traduit ainsi la programmation des panneaux tactiles avec un affichage structuré de toutes les informations pertinentes. Il ne s'agit pas seulement du traitement des données en direct, mais aussi des options de contrôle et d'interaction avec le système.
Objectifs pédagogiques
- Apprentissage et mise en service d'un système mécatronique avec différents modules (ici : Module magasin à empilage et Module Convoyeur) et RFID
- Introduction au MES (Manufacturing Execution System) et au Webshop
- Acquisition et approfondissement des connaissances en programmation d'API
- Programmation et intégration de pupitres tactiles industriels (IHM)
- Intégration, paramétrage et fonctionnement de capteurs intelligents sur la base d'IO-Link
