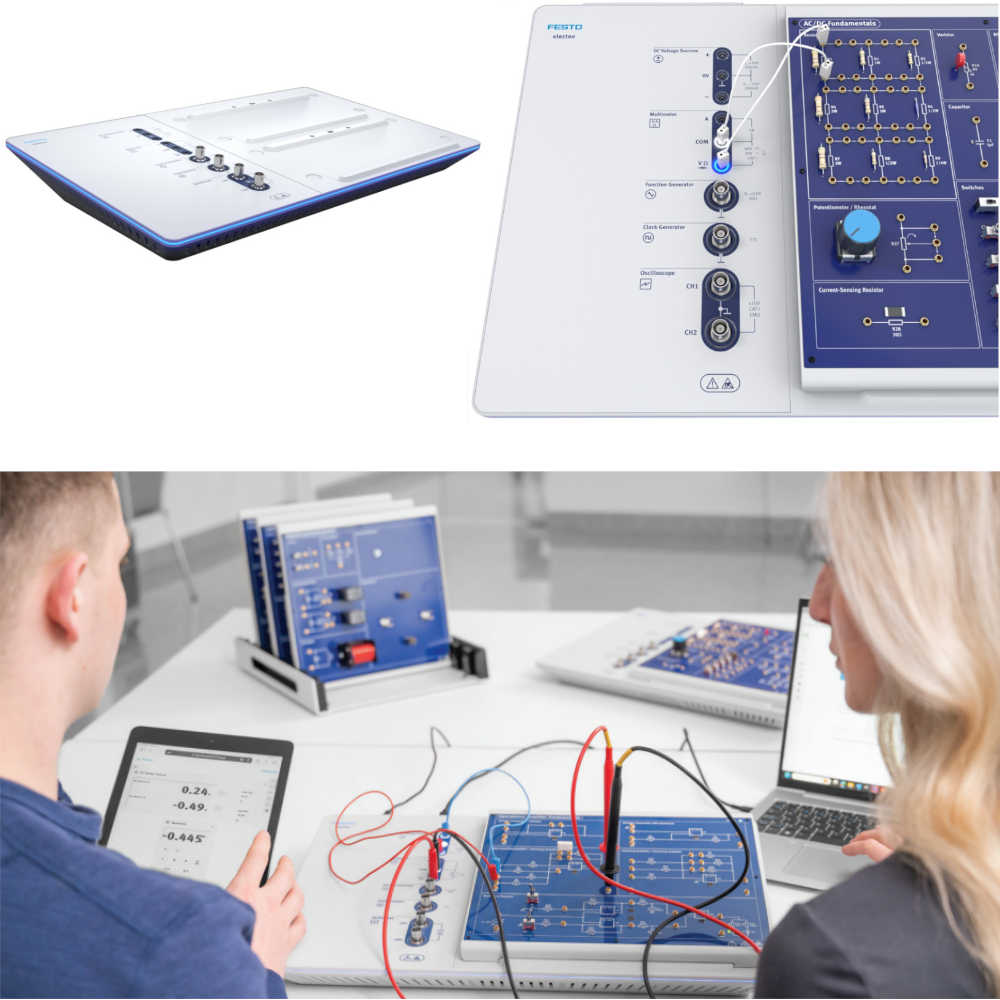

Unité de base Electeo Ref. A-095994
Grâce à ses capacités de connectivité et d'acquisition de données, cet appareil de laboratoire permet aux apprenants de réaliser les activités pratiques décrites dans les cours Electeo. Les apprenants clippent une carte d'apprentissage et analysent des circuits dans un environnement basé sur le Web.
Descriptif technique
- L'unité de base Electeo offre un environnement de travail autonome : Portable, légère et ergonomique, elle assure le confort de l'utilisateur. Fabriquée en plastique durable, elle fonctionne à basse tension, privilégiant ainsi la sécurité de l'utilisateur et la longévité. Elle comprend une protection contre les courts-circuits et des voyants d'état d'équipement pour les instruments et l'unité elle-même.
- Grâce à des aimants qui permettent de fixer solidement la carte d'apprentissage, elle peut accueillir une carte de taille standard ou deux cartes de demi-taille. Connecte les cartes de puissance et de commande équipées de composants actifs.
- Des terminaux d'acquisition de données permettent d'accéder aux instruments virtuels. Ces instruments comprennent des sources de tension DC, un multimètre numérique (voltmètre, ampèremètre, ohmmètre et wattmètre), des générateurs de signaux et d'horloges, ainsi qu'un oscilloscope à deux canaux, répondant ainsi aux besoins de formation les plus exigeants.
Les instruments virtuels sont accessibles via un navigateur Web ou l'interface Festo LX. Ils sont aussi précis que les instruments traditionnels. Les affichages adaptatifs améliorent le confort de l'utilisateur, les valeurs mesurées étant facilement transmises directement au cours Festo LX.
Les options de connectivité comprennent l'USB type B pour la connexion au réseau virtuel, le RJ45 pour la connexion au réseau standard, et le Wi-Fi intégré prenant en charge les connexions au point d'accès ou au réseau client. Les possibilités d'extension prêtes pour l'avenir comprennent l'USB type A 2.0 et la liaison optique pour un transfert de données à grande vitesse. Les interfaces réseau telles que 10Base-T, 100Base-TX et les capacités sans fil IEEE 802.11 a/b/g/n augmentent la connectivité.
Alimentée par un cœur électronique unique, l'unité de base permet une communication transparente avec divers appareils. Les mises à jour du micrologiciel sont automatiques et il n'y a pas de logiciel ou de pilote à installer. L'unité de base d'Electeo est méticuleusement conçue pour être pratique et fonctionner sans accrocs.
Objectifs pédagogiques
- Étape 1 Cours : Sélectionnez les sujets que vous souhaitez enseigner dans notre collection de cours.
- Étape 2 Format de cours : Décidez de la manière dont vous souhaitez accéder aux cours. Ils sont disponibles sur le portail Festo LX (abonnement requis) ou en licence campus téléchargeable (manuels PDF).
- Étape 3 Plaquettes d’apprentissage : Chaque cours correspond à une plaquette d’apprentissage spécifique. Selon votre choix de cours, vérifiez quelles plaquettes sont requises.
- Étape 4 Unités de base : Choisissez votre modèle d’unité de base (version standard ou version sans module Wi-Fi) et déterminez le nombre requis. Chaque unité de base est livrée avec un ensemble de câbles et de sondes.
- Étape 5 Options : Envisagez d’ajouter un abonnement à FluidSIM ou des unités de rangement supplémentaires.
