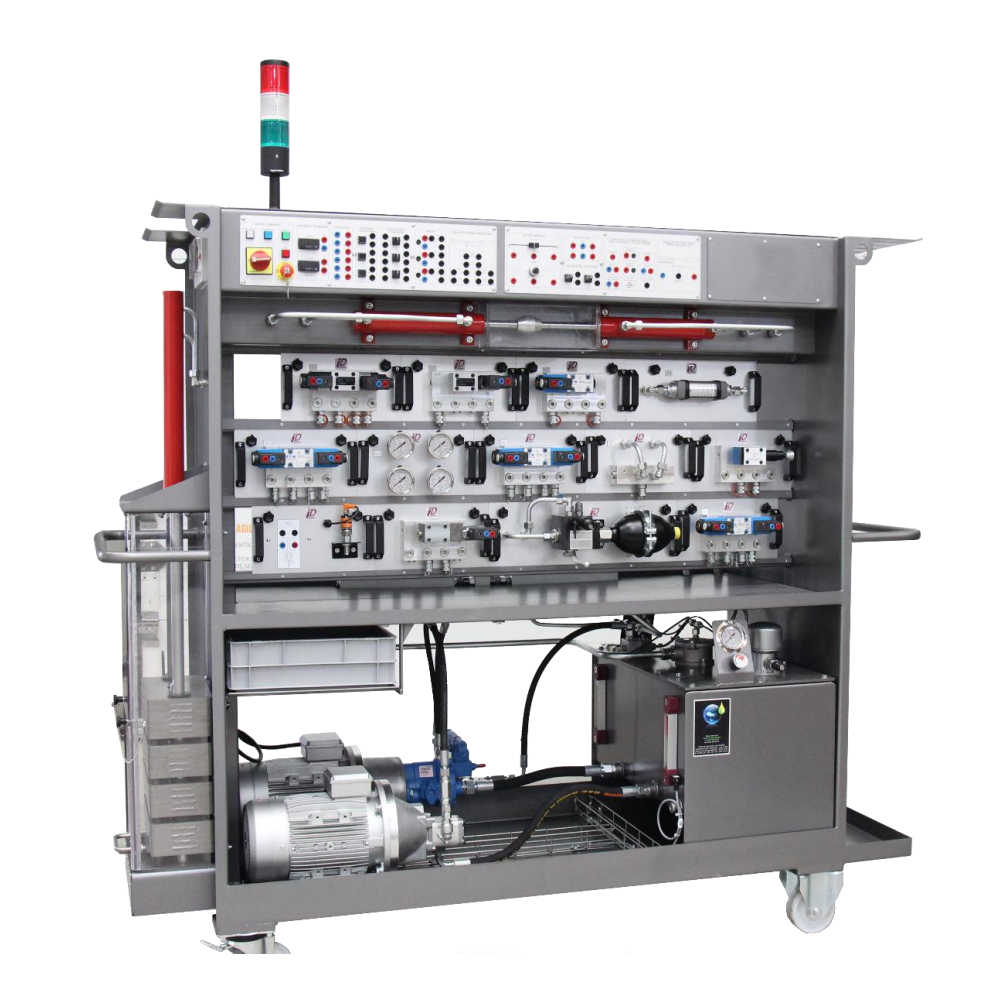

Banc Hydraulique Simple face Ref. A-096003

  • 2 Garantie ans Garantie 2 ans

Avec le banc BHI4, les étudiants sont rapidement efficaces concernant l'hydraulique industrielle ou mobile. Pour une nouvelle génération d'étudiants exigeants, le BHI4 est un excellent outil pour l'équipe pédagogique. Ce banc a été conçu pour se concentrer sur l'aspect sécurité avec une double conception de sécurité hydraulique: - Soupapes de décharge de pression scellées au plomb, - Contacteur de niveau d'huile bas avec prise de température, - Capot de protection Lexan, - Coffret électrique avec boutons d'arrêt d'urgence et de réinitialisation, - Connexions électriques avec fiches bananes et connecteur industriel DIN, - Flexibles hydrauliques connectés à des raccords à sec avec dispositif de verrouillage à manchon pour éviter toute déconnexion accidentelle (norme EN 853 2SN).

Descriptif technique

Chassis:

  • Cadre mécano-soudé peint en acier, équipé de 2 roulettes pivotantes verrouillables
  • Réservoir de rétention d'huile hydraulique (rempli d'huile bio)
  • Panneau de commande électrique sur la partie supérieure
  • Plan de travail avec rails de positionnement pour l'assemblage des modules de composants hydrauliques (Capacité : 9 modules standard)
  • 2 compartiments de rangement pour accessoires
  • Supports de stockage latéraux pour raccords et tuyaux et câbles électriques
  • Réservoir de récupération des gouttes d'huile sous les raccords et le support des tuyaux
  • 2 vérins hydrauliques horizontaux montés en position opposée sur la partie supérieure du panneau
  • 2 blocs nourrices équipés chacun de 5 raccords demi-plats mâles Ø3 / 8 ”


1 groupe hydrauliques montés sur le châssis du banc d'entraînement comprenant :

  • Réservoir de 70 litres avec indicateur visuel avec capteur de température
  • Bouchon de remplissage avec reniflard
  • Filtre 10 µm de retour nominal avec indicateur de colmatage visuel

Pompe à débit variable – GMP2

  • Pompe à piston, 10 cm3, 11 L/min
  • Moteur électrique triphasé 3 Kw 1500 RPM
  • Soupape de surpression à 100 bars
  • Manomètre (0 – 160 bars)
  • Vanne de vide à commande manuelle


Equipement électrique

  • Spécifications d’alimentation : tension triphasée 400V - 16 A
  • Alimentation redressée 230V - 24 DC 5A
  • Disjoncteur moteur magnétothermique
  • Disjoncteur de fuite à la terre
  • Interrupteur principal verrouillable
  • Câble électrique avec prises standard, longueur 5 mètres


1 Rack 24 VDC Tout ou Rien incluant (1 platine sur chaque face) :

  • 1 interrupteur-sectionneur principal verrouillable
  • 1 voyant blanc - allumer
  • 1 indicateur bouton poussoir bleu - reset
  • 1 bouton poussoir vert
  • 1 bouton poussoir d'arrêt rouge
  • 1 bouton d'arrêt d'urgence
  • 1 voltmètre
  • 1 ampèremètre
  • 6 prises de sortie à double évier, 4 mm de diamètre, alimentation 24 VDC (coupée par arrêt d'urgence)
  • 3 boutons avec impulsion normalement ouverte (NO)
  • 3 boutons dans trois positions maintenues (NO-O-NO)
  • 3 relais de contrôle
  • 3 micro-interrupteurs pour module R2 / R3

Équipement

Actionneurs hydrauliques :

  • MODULE R1-Cadenas : Vérin hydraulique vertical avec poids 1 vérin double effet 40 x 25 coups 400 mm avec un poids de 3 x 25 Kg et 1 x 30 Kg, couvercle de sécurité Lexan et soupape de contrepoids by-pass avec serrure.
  • MODULES R2 / R3 (1 module sur chaque face) Vérin hydraulique et son antagoniste, montés sur le panneau supérieur : Les deux vérins à double effet 40 x 20 course 200 mm sont montés en opposition avec 3 micro-interrupteurs et capot Lexan de sécurité. Fiches banane avec capteurs fin de course.
  • MODULE R4R5CI Moteur avec antagonistes + Tachy impulsion + Afficheur


Module de composants hydrauliques pour le banc

  • 1 module - Limiteur de pression sur P à action directe
  • 1 module - Limiteur de pression double sur A et B à action directe
  • 1 module – Réducteur de pression
  • 1 module – Valve de séquence
  • 1 module – Création de charge


Module distribution

  • 1 module – EV 4/2 H-X
  • 1 module – EV 4/3 centre H
  • 1 module – EV 4/3 P,T,A,B fermés


Modules débit

  • 1 module – Limiteur de débit unidirectionnel double
  • 1 module – Régulateur de débit 2 voies 1 ligne


Module Valves d’arrêt

  • 1 module – 3 caplet AR simples 1 bar Non contractuel
  • 1 module – Clapet piloté double
  • 1 module – Sélecteur de circuit


Equipements de mesure

  • 1 module – 4 manomètres
  • 1 module – Débimètre à piston


Autres modules

  • 1 module – Accumulateur 0,7 L+ bloc sécu


Module distribution mobile – applications mobiles

  • 1 module – Distributeur monobloc 2 éléments à commande manuelle
  • 1 module – Joystick de contrôle pour bloc de distribution
  • 1 module - Oribitrol de direction
  • 1 module - Bloc de distribution 2 éléments. Commande analogique et manuelle


Modules et accessoires

  • 1 Lot de 32 flexibles DROIT/COUDEE 3/8"
  • 1 Té de raccordement 3/8" avec coupleurs mâle 3/8"
  • 1 Té de raccordement 3/8" avec prise de pression M16x200
  • 1 Lots de 5 capillaires - 3x1m / 2x1,5m
  • 1 Lot de 25 Câbles électriques
