Kits capteurs connectés IO-Link Ref. A-096005

Descriptif technique

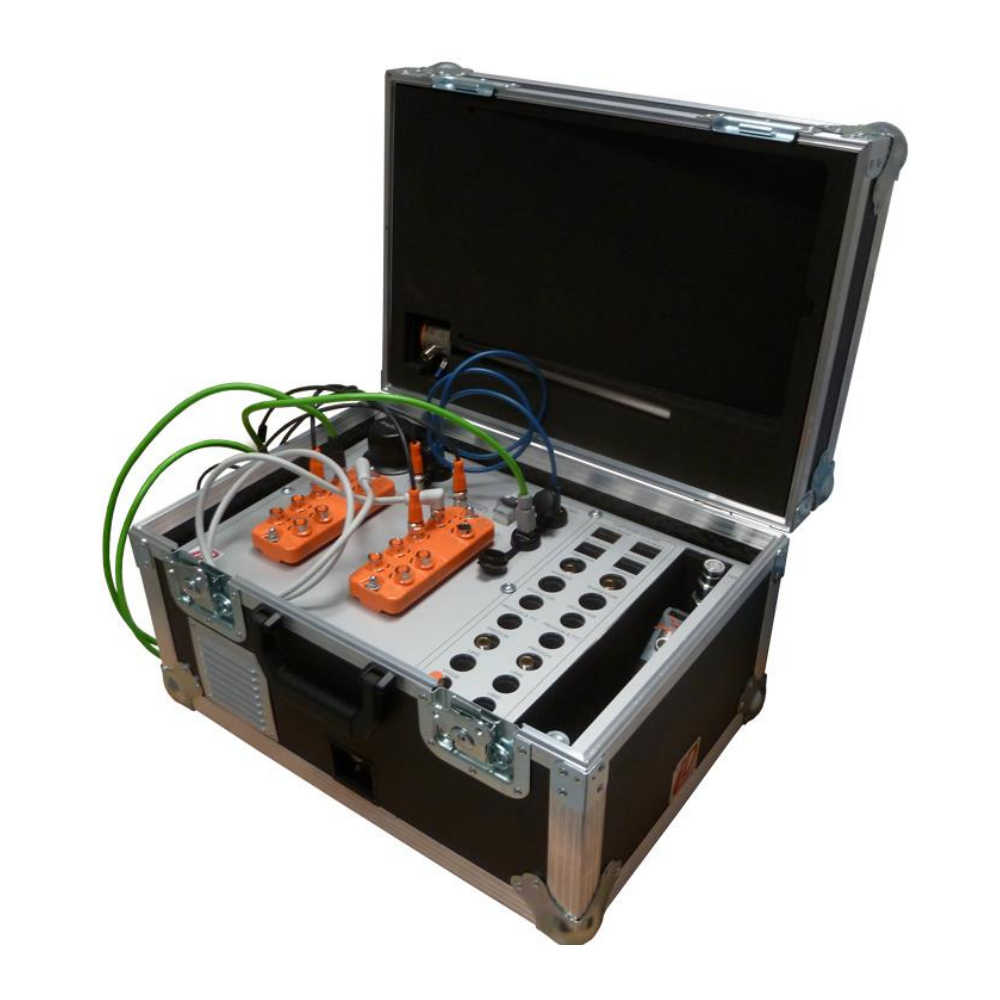

• Pour pouvoir utiliser facilement et rapidement le kit sur tous vos systèmes hydrauliques, il est fourni sous forme de mallette le master IO-Link, les capteurs et leurs câbles.
• Cette présentation permet également d’aborder la maintenance méliorative et d’expliquer qu’un système non connecté peut bénéficier d’une modernisation grâce à un retro fit.
• Lors de l’installation des capteurs sur la machine, l’élève identifie également toute la chaine d’information du système.
• Une fois les capteurs installés, la mallette est alimentée via une prise électrique 220 VAC.
• IO-Link est la première technologie normalisée d’entrées/sorties dans le monde (selon la norme IEC 61131-9), dédiée à la communication avec les capteurs et les actionneurs.
• Cette communication point à point puissante utilise la connexion du capteur et de l’actionneur déjà établie : le raccordement à 3 fils, sans exigences supplémentaires concernant le matériau du câble. Ainsi, IO-Link n'est pas un bus de terrain, mais l’évolution naturelle de la technologie de connexion existante et éprouvée pour capteurs et actionneurs.
• Tous les capteurs sont câblés au hub le plus proche, téléchargeant des informations via un réseau uniquement filaire ou Ethernet, communiquant avec le logiciel de supervision MONEO
• MONEO est installé sur un PC qui fait office de serveur, permettant ainsi à votre système d’être indépendant du réseau de votre établissement.
• Le PC est également muni d’un émetteur Wi-Fi pour vous connecter à MONEO avec vos tablettes, PC et smartphones. Le nombre d’appareils connectés n’est pas limité, tous vos élèves peuvent y avoir accès.
• MONEO est une plateforme IIoT permettant de configurer superviser et analyser les données générées par les capteurs installés sur le banc.
• Avec le module de configuration des capteurs, sélectionnez la plage, la précision et la précision de la mesure.
• Les tableaux de bord vous permettront de superviser tout ou partie de votre/vos système(s). Faciles à créer, il vous suffit de sélectionner les informations choisies précédemment et disponible dans la liste située à gauche. Faites les glisser dans le tableau de bord et choisissez leur affichage : courbe, jauge, voyant, numérique, etc.

Ce kit comprend les capteurs suivants

• 2 capteurs capacitifs de surveillance vibratoire : 2 – 10 000 Hz
• 1 débitmètre en ligne : 2 – 100 l/min
• 1 capteur de température : -40 – 90 °C
• 2 capteurs de pression et température : 0 – 250 bar ; -40 – 90 °C
• 1 capteur inductif de vitesse de rotation : 5 – 24 000 Imp/mi
