Partie opérative Appareil à Gouverner Ref. A-096006

Descriptif technique

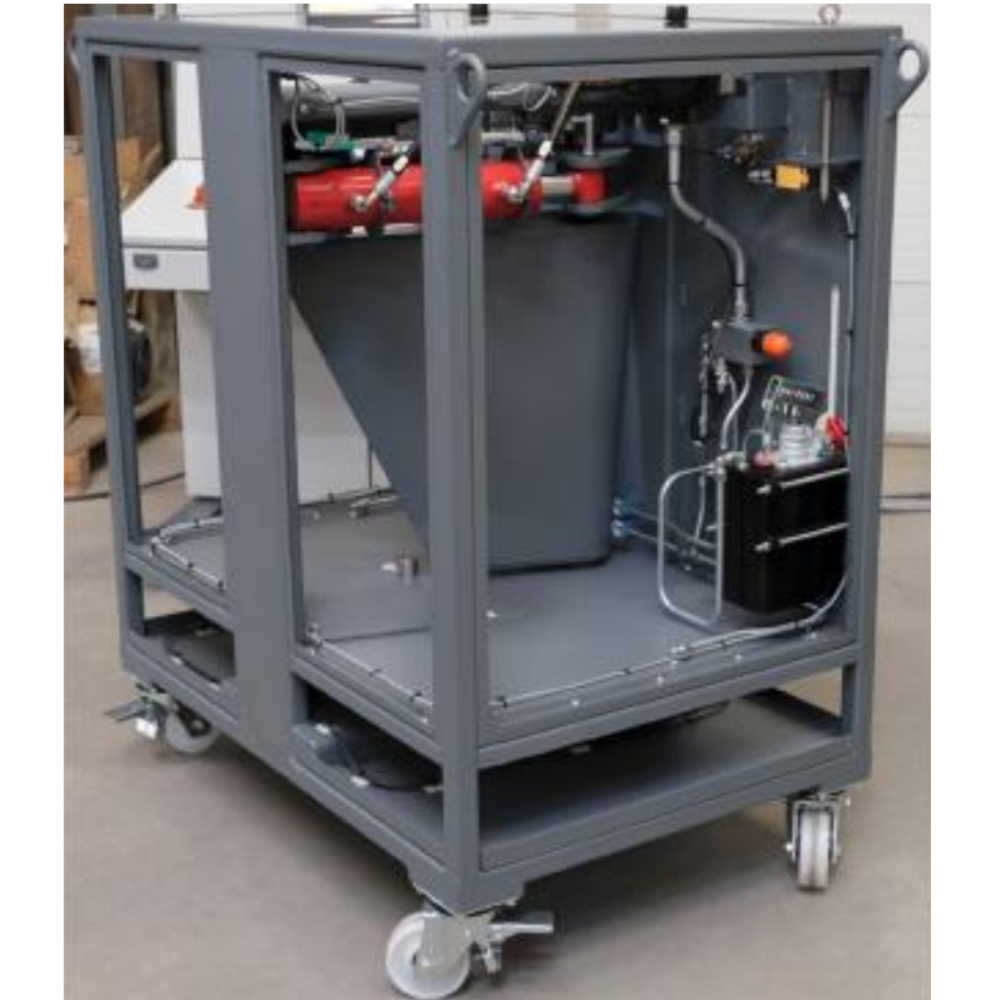

• La partie opérative est composée d'un cadre en acier mécano-soudé recevant la reproduction mécanique d'un gouvernail.
• Le gouvernail est actionné par deux vérins reliés en parallèle (le côté tige d'un cylindre avec le côté fond de l'autre cylindre, et vice versa).
• Deux règles de mesure contrôlent le déplacement du gouvernail et donnent la position angulaire réelle. Les deux valeurs de position sont comparées dans l'automate, un défaut est envoyé à l'automatisme en cas d'écart trop important. Cet écart peut être modifié artificiellement dans l'automatisme par l'instructeur pour créer une panne.
• Une charge sera créée par deux vérins antagonistes sur le gouvernail pour simuler la force de l'eau appliquée sur le gouvernail. La force de poussée des vérins sera obtenue par des accumulateurs ; la pression hydraulique sera réglable à l'aide d'une pompe à main utilisée pour remplir le circuit.
• Un cadran avec une aiguille indiquera la position visuelle du gouvernail.
• Un axe avec une fin de course électrique permettra de bloquer le gouvernail à 0°.
• L'ensemble est recouvert de panneaux Lexan translucides afin de visualiser les mouvements du safran et la lecture du cadran.
