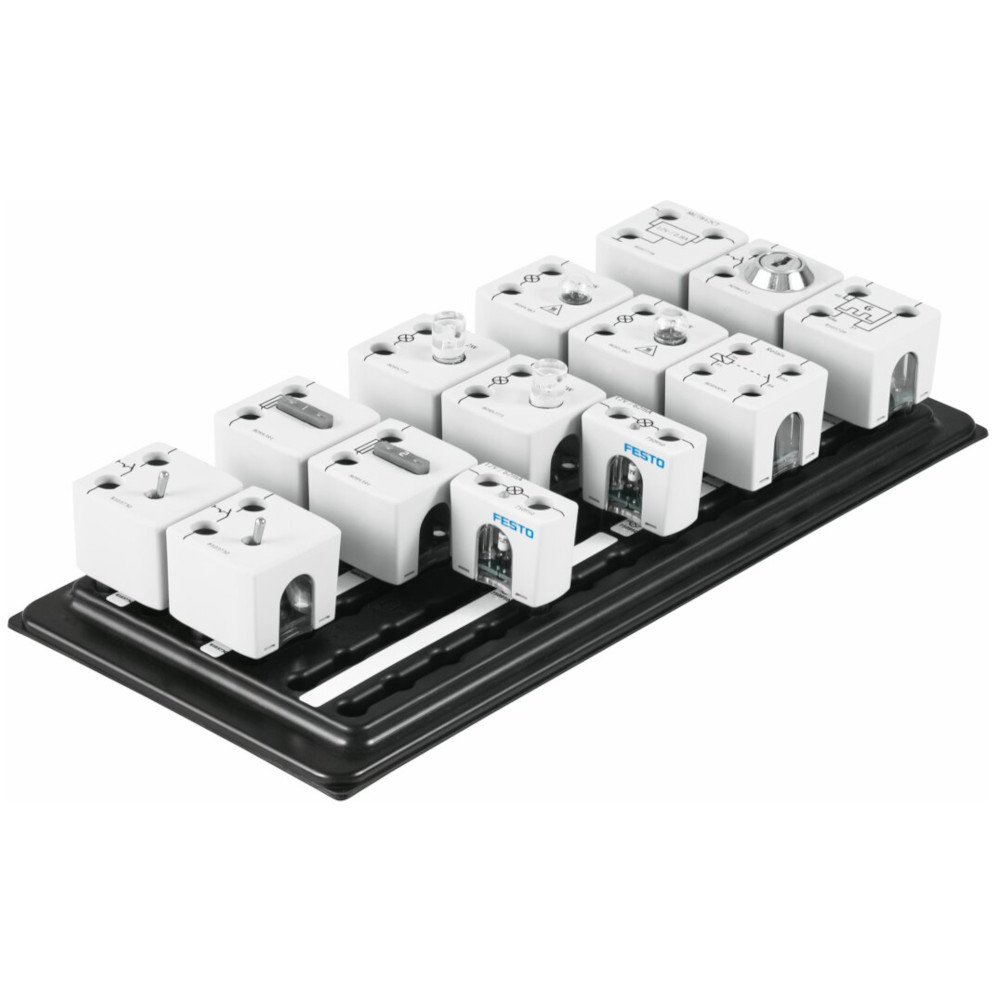

TP 1025 Jeu de composants d'extension pour la mécatronique automobile Ref. A-096069
Le kit de pièces détachées TP 1025 complète les ensembles d'équipement TP 1011, bases de l'électrotechnique/électronique, avec des composants de mécatronique automobile.
Descriptif technique
- Avec les éléments enfichables du jeu de composants d'extension, les apprenants construisent des circuits de base simples spécifiques aux véhicules. Guidés par des scénarios d'apprentissage orientés vers l'action, les élèves acquièrent la capacité d'identifier et d'éliminer les dysfonctionnements. Les composants peuvent être manipulés de manière ciblée grâce à des commutateurs d'insertion de panne intégrés.
- Les symboles et les valeurs des composants électriques sont imprimés sur les faces supérieures des composants. Les boîtiers des différents composants s'ouvrent pour permettre le remplacement des composants électriques en cas de dysfonctionnement.
- Les composants enfichables s'adaptent sur le panneau de brassage EduTrainer avec un pas de 19 mm. Le plateau de rangement avec des emplacements étiquetés garantit l'ordre et la structure.
- Tous les composants sont contenus dans la bibliothèque FluidSIM 6 d'électrotechnique. Cette bibliothèque contient également du matériel pédagogique exhaustif, adapté à la première année de formation des techniciens en mécatronique automobile.
- Trame enfichable 19 mm
Équipement
- Régulateur de tension 12 V
- 2x lampes à incandescence 12 V/20 mA
- Interrupteur à clé
- Multivibrateur
- 2x lampes 12 V/3 W
- 2x Lampe LED 12 V
- Relais normalement ouvert 12 V
- Fusible 1 A
- Fusible 2 A
- 2x commutateur
Objectifs pédagogiques
- Recherche des erreurs : Feux de brouillard arrière, feux de recul, éclairage du tableau de bord, éclairage de la remorque, feux de croisement, feux de position arrière et feux de freinage,
- Diagnostic : Eclairage des instruments et du tableau de bord, phares antibrouillard, feux de croisement, feux de route et antibrouillard, feu arrière droit, système de signalisation
