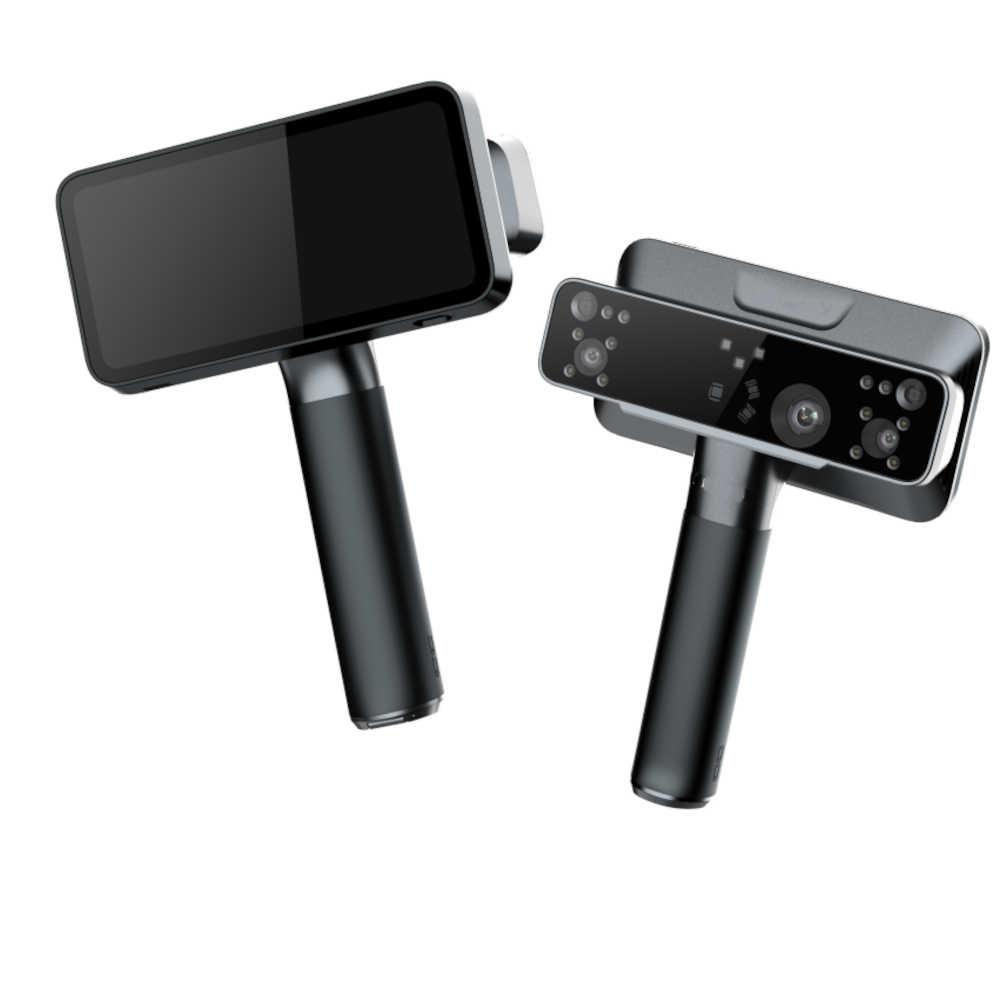

Scanner 3D Hybride Rigil Ref. A-096169

Descriptif technique

Système Tri-Mode

Le système tri-mode de l’EinScan Rigil révolutionne le scan 3D avec trois configurations opérationnelles, exploitant ses sources lumineuses hybrides et deux ensembles de caméras pour des performances optimales :

• Mode Autonome  - Numérisation et traitement complets sur l’appareil, sans PC, pour une mobilité maximale.
• Mode PC Sans Fil - Utilise le Wi-Fi 6 pour se connecter à un PC, augmentant la puissance pour les scans complexes.
• Mode PC Filaire - Connexion USB-C offrant une stabilité maximale dans les environnements réseau complexes.

Le scan tri-mode de l’EinScan Rigil intègre trois sources de lumière spécialisées — 19 lignes de laser bleu croisées, 7 lignes de laser bleu parallèles et un VCSEL infrarouge (Vertical-Cavity Surface-Emitting Laser) — chacune associée à des caméras adaptées pour optimiser les performances selon les besoins de scan. Ce système permet de passer d’un mode à l’autre sans interruption pendant un projet, en fusionnant les données pour un équilibre parfait entre efficacité et précision. Le design tout-en-un, avec un processeur intégré et un écran tactile, garantit un flux de travail portable et sans câble sans sacrifier la puissance.

19 Lignes de Laser Bleu Croisées (Scan Rapide)

• Objectif : Conçu pour des scans rapides et efficaces, ce mode utilise 19 lignes de laser bleu croisées pour capturer de grandes surfaces en un temps record.
• Performance : Offre une vitesse de scan allant jusqu’à 4 400 000 points par seconde, idéal pour les objets plus grands ou les scans initiaux où la rapidité est prioritaire.
• Précision : Maintient une précision volumétrique de 0,04 + 0,06 mm/m, assurant des données fiables même à haute vitesse.
• Applications : Parfait pour les interventions après-vente automobile comme les conversions de véhicules électriques ou le scan de grands composants de voiture, où couvrir des surfaces étendues rapidement est essentiel.
• Avantages : La densité du réseau de lignes laser améliore la fluidité du scan et permet même de scanner sans marqueurs! Un gain de temps non négligeable.

7 Lignes de Laser Bleu Parallèles (Scan Haute Définition)

•  Objectif : Axé sur la capture de détails géométriques fins, ce mode emploie 7 lignes de laser bleu parallèles pour un scan haute définition (HD).
•  Performance : Fournit une résolution géométrique jusqu’à 0,05 mm, avec des résultats constants et détaillés, bien que nécessitant plus de temps que le mode rapide.
• Précision : Aligne avec la même précision volumétrique de 0,04 + 0,06 mm/m, garantissant une exactitude dans les zones détaillées.
• Applications : Idéal pour les prototypes d’ingénierie, les sculptures artistiques ou les pièces automobiles complexes où les détails fins sont cruciaux.
• Avantages : Offre la finesse nécessaire au scan des objets les plus petits. Les données scannées en HD peuvent être combinées avec les données scannées en mode rapide.

VCSEL Infrarouge (Sans Marqueurs)

• Objectif : Utilise une technologie VCSEL infrarouge sans danger pour les yeux pour un scan sans marqueurs, s’adaptant à divers environnements sans besoin de marqueurs.
• Performance : Atteint une vitesse de scan jusqu’à 1 600 000 points par seconde et une précision volumétrique de 0,1 + 0,3 mm/m, avec une résolution allant de 0,2 à 10 mm.
• Distance de Travail : Offre une plage flexible de 160 à 1 500 mm, adaptée aux objets de moyenne à grande taille.
• Applications : Excellent pour scanner des géométries complexes en extérieur, des surfaces sombres ou réfléchissantes, ou divers projets industriels et créatifs.

• Mode de Travail : Autonome Sans Fil / Pour une ressource informatique supplémentaire : PC sans fil / PC câblé
• Modes de scan : Laser HD/IR Rapide
• Source de lumière : 19+19 lignes laser croisées / 7 lignes parallèles laser bleu  / IR VCSEL
• Résolution : 0.05 ~ 10 mm pour 19 et 7 lignes / 0.2 ~ 10 mm pour IR VCSEL

Vitesse de Scan :

• 4,400,000 points/s pour 19 lignes
• 940,000 points/s pour 7 lignes
• 1,600,000 points/s pour IR VCSEL

Mode d'Alignement

• Marqueurs Globaux / Marqueurs / Caractéristiques / Hybride pour 19 et 7 lignes
• Marqueurs Globaux / Marqueurs / Caractéristiques / Texture / Hybride pour IR VCSEL

• Distance de Travail  170 ~ 550 mm pour 19 et 7 lignes / 160 ~ 1500 mm pour IR VCSEL
• Précision Volumétrique : Jusqu'à 0.04 + 0.06 mm/ m pour 19 et 7 lignes / Jusqu'à 0.1 + 0.3 mm/m pour IR VCSEL
• Résolution de la Caméra 3D : 2.3MP*2  1.3MP*2; Texture : 5MP
• Formats de Sortie : STL, OBJ, PLY, 3MF, ASC
• Classe du Laser : Classe II pour 19 et 7 lignes
• Matériel : CPU : 8 core, 2.4GHz; Disque Dur : 1T SSD ROM; RAM DDR5 32Go; Écran Tactile AMOLED 2K 6.4”
• Conditions d'Opération : Température -10℃ ~ 40℃
• Certifications : CE, FCC, ROHS, WEEE, FDA, SRRC, IP50
• Confituration recommandée : Win10/11, 64 bits; Carte graphique : NVIDIA GTX1060; Mémoire vidéo : ≥6Go; Processeur : I7- 11800H; Mémoire : ≥32Go
• Interface & Source d'Alimentation : USB Type-C Batterie : 6000mAh*2; Supporte Chargeur 60W-PD3.0

• Poids du colis : 870 g (batteries incluses)
• Dimension (H*D*L) : 233 × 180 × 72.8 mm
