Banc de formation Ref. A-096272

  • 2 Garantie ans Garantie 2 ans

Permet la formation aux assemblages vissés.

Descriptif technique

Le montage est composé de :

  • 1 tube inférieur DN 100 en acier intégrant :
  • 1 bride Type B (NF EN 1092-1) DN100
  • 1 référence de mesure d’écrasement de joint
  • 1 montage supérieur intégrant :
  • 1 bride Type B (NF EN 1092-1) DN100 avec renforcement de la partie centrale (anti-bombage)
  • 1 support palpeur
  • 1 palpeur numérique avec transmission radio des mesures


8 vis M16 en acier modifiées :

  • Sortie câble coté tête de vis
  • Instrumentation pont de traction 350 ohms
  • 5 000 daN maxi
  • Etalonnage 0 / 5 000 daN


  • 1 carte d’acquisition protégée par un carter en acier
  • 1 support pour tube mécanosoudé sur 4 pieds réglables

La valise d’acquisition intègre :

  • 1 panel PC tactile 12’’ équipé de Windows
  • 1 logiciel dédié à la visualisation des mesures
  • 1 transformateur d’alimentation 24V
  • 1 prise secteur
  • 2 prises USB
  • 1 sortie vidéo pour projecteur ou écran TV

Les caractéristiques du banc sont les suivantes :

  • Dimensions Montage mécanique : 1 250 x 700 x 550 mm
  • Dimensions Valise d’acquisition : 450 x 350 x 160 mm
  • Alimentation électrique : 230 V monophasé
  • Couple de serrage maximal : 150 Nm

Équipement

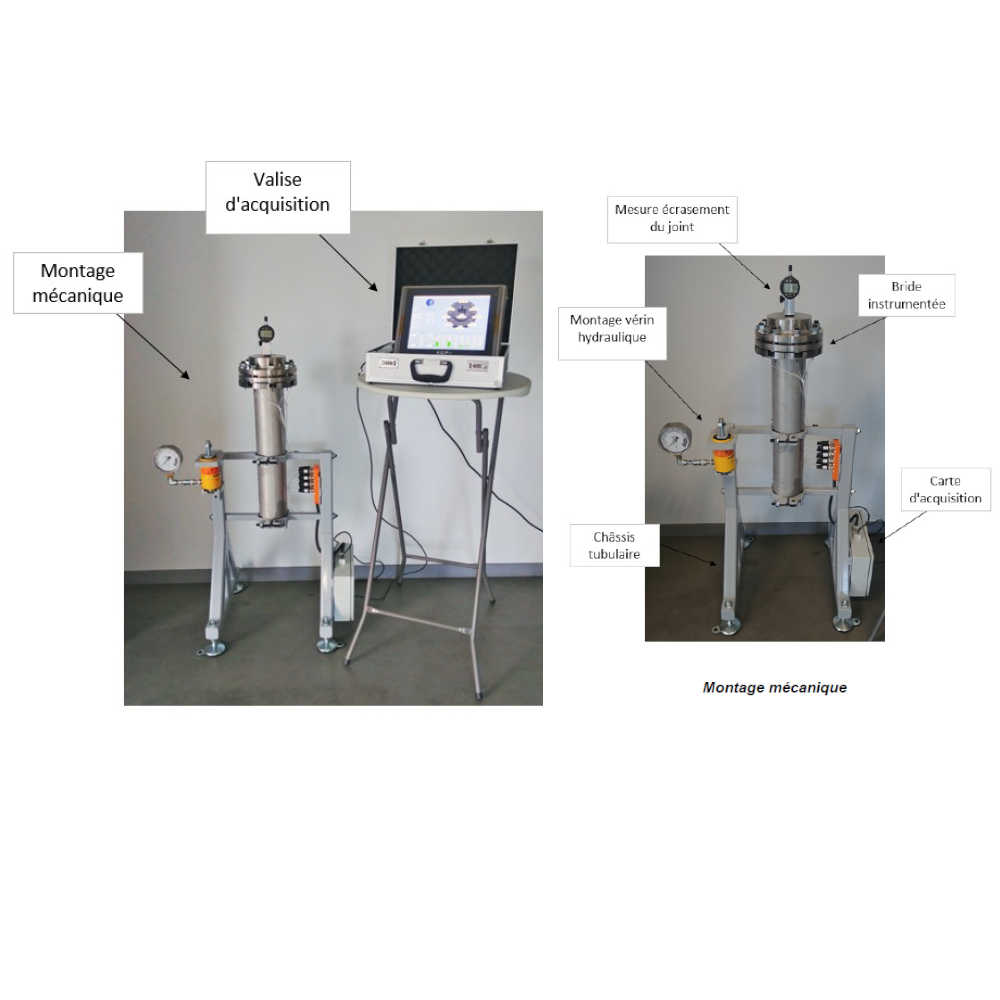

Montage mécanique

  • Valise d’acquisition
  • Logiciel de visualisation pour la mesure de contraintes
  • 1 clé dynamométrique 150 Nm
  • Documentation technique : plans, nomenclature, manuel d’utilisation et de maintenance.

Objectifs pédagogiques

Mesure des contraintes mécaniques subies par les vis

  • Les vis instrumentées par des jauges de contraintes permettent la mesure des contraintes mécaniques subies par la vis lors du serrage.
  • Les jauges de contraintes sont câblées sur une carte d’acquisition. La carte peut être reliée par USB à la valise d’acquisition pour la visualisation des mesures.
  • Sortie câble d’instrumentation côté tête de vis dans la direction du bac des réservoirs.


Mesure de l’écrasement du joint

  • Un système permet la mesure de l’écrasement du joint : une pige de référence est fixée au niveau de la bride du tube inférieur, un comparateur est fixé, par l’intermédiaire d’un montage à la bride supérieure.
  • Lors du serrage, le déplacement du tube supérieur par rapport au tube inférieur est mesuré. La mesure est réalisée par un palpeur numérique.


Logiciel de visualisation

  • Le logiciel la visualisation numérique et graphique des mesures des contraintes mécaniques subies par les vis du montage. Chaque capteur peut être paramétré en fonction des valeurs d’étalonnage.
  • Une fonction permet la sauvegarde instantanée des valeurs à l’affichage. Les valeurs sont alors sauvegardées dans un fichier exploitable sous Excel et exportable sur clé USB.
  • La valeur de l’écrasement du joint est affichée numériquement sur la page d’accueil. Un bouton permet d’accéder à un graphe des mesures d’écrasement.
