Maquette d'étude de base du multiplexage avec feux arrière Ref. A-096278
Maquette pédagogique dédiée à l’étude des réseaux multiplexés automobiles. Ce système permet de comprendre le fonctionnement du multiplexage, du codage et du décodage des signaux via communication série et LIN Bus. Idéal pour l’apprentissage du diagnostic électronique automobile avec visualisation des échanges à l’oscilloscope.
Descriptif technique
- Boîtier 1 - interrupteur de commande pour une utilisation direct avec le feux = montage traditionnel. Courant max par sortie 2A, protection sortie contre CC- CC+, tension de fonctionnement 14Vdc
- Boîtier 2 - codeur multiplexeur : 4 entrées logiques, codage des informations, interrupteur mode simulé ou LIN bus, 1 sortie réseau de communication, douille de synchronisation pour l'oscilloscope.
- Boîtier 3 - décodeur demultiplexeur : 1 douille entrée du signal multiplexé, en mode 1, choix de l'adresse de réception sur 1 bit, décodage des signaux, 4 sorties numériques puissance 1.5A / sortie,
- Boîtier 4 : un bloc feux analogique arrière (à LED) avec faisceau à câbler sur le boîtier 1 ou 3.

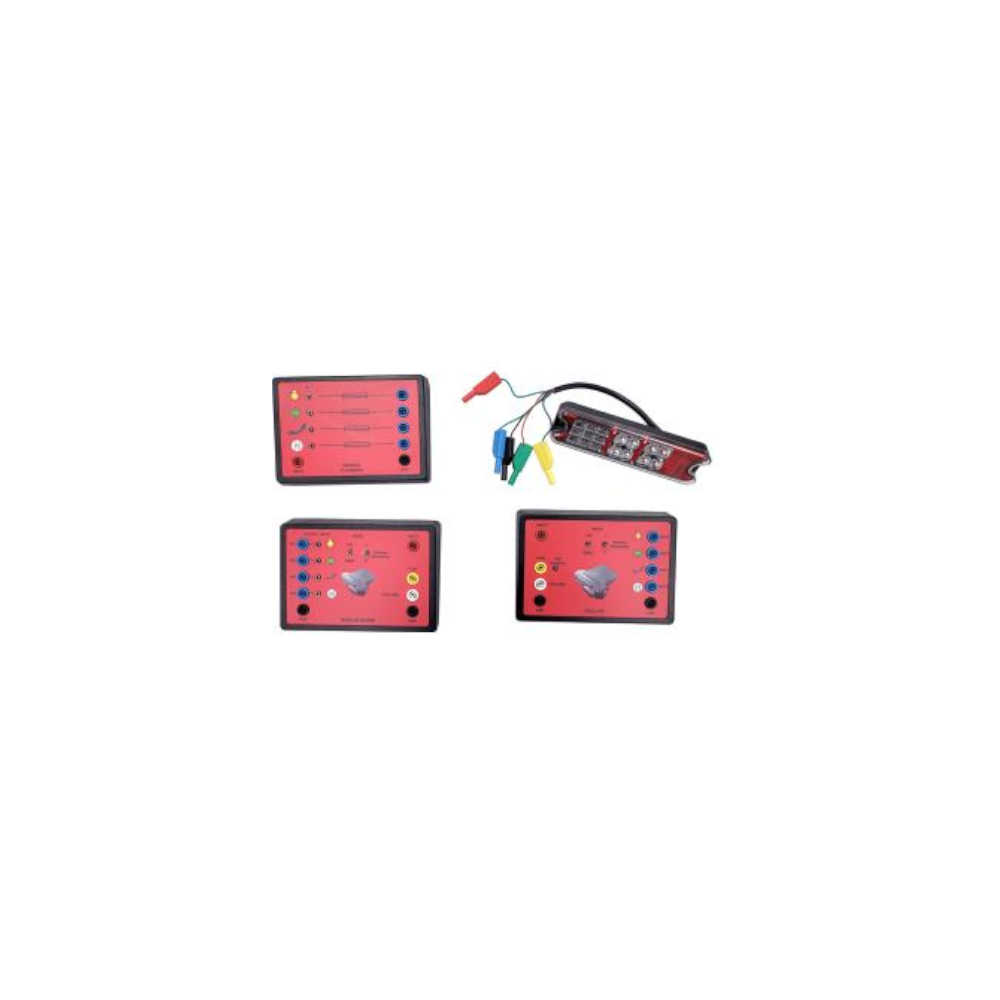

Équipement
Composé de 4 boîtiers:
- un pupitre de commande,
- un émetteur codeur (multiplexeur),
- un récepteur décodeur (demultiplexeur)
- un bloc feux arrière à LED avec faisceau.
