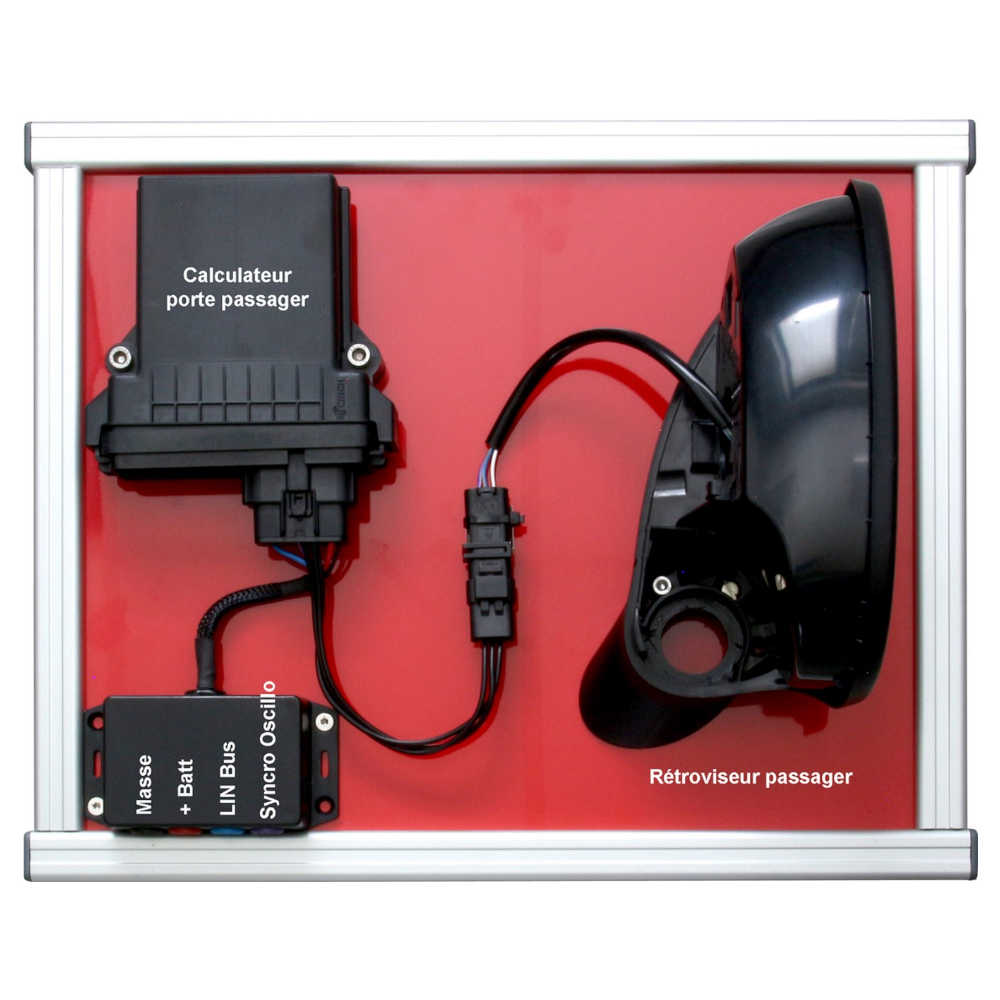

Maquette multiplexage Lève vitre CAN et LIN Bus Ref. A-096279
Maquette pédagogique dédiée à l’étude des réseaux multiplexés CAN et LIN appliqués aux lève-vitres et rétroviseurs automobiles. Ce système permet d’analyser les échanges de données, le pilotage des actionneurs et les procédures de diagnostic électronique embarqué grâce à des composants automobiles réels.
Descriptif technique
- Maquette avec la partie commande des lève-vitres avec les réseaux de communication CAN HS et LIN bus.
- Compréhension d'une architecture automobile, analogique et réseaux de communication.
- Le calculateur conducteur (lecture commodo conducteur et pilotage lève-vitre conducteur) communique via le réseau CAN avec le calculateur passager (lecture commodo passager et pilotage lève-vitre passager), le calculateur passager communique par le réseau LIN.
Équipement
Platine comportant:
- un commodo analogique réel de commande de lève-vitre (conducteur et passager) et commande rétroviseur ( passager)
- un commodo analogique réel de commande de lève-vitre passager
- un moteur de lève-vitre conducteur.
- un moteur lève-vitre passager
- un calculateur automobile avec réseau CAN
- un calculateur automobile avec réseau CAN & LIN
- Boite à panne permettant de faire les défauts: ( les défauts Court Circuit se font via une impédance)
- défaut réseau CANHS H: Court Circuit +; Court Circuit-, Circuit Ouvert, circuit résistif
- défaut réseau CANHS L: Court Circuit +; Court Circuit-, Circuit Ouvert, circuit résistif
- Résistance de terminaison manquante ou fausse
- défaut réseau LIN: Court Circuit +; Court Circuit-, Circuit Ouvert.
- Douille d'alimentation et de communication ( Douille de sécurité 4mm )
