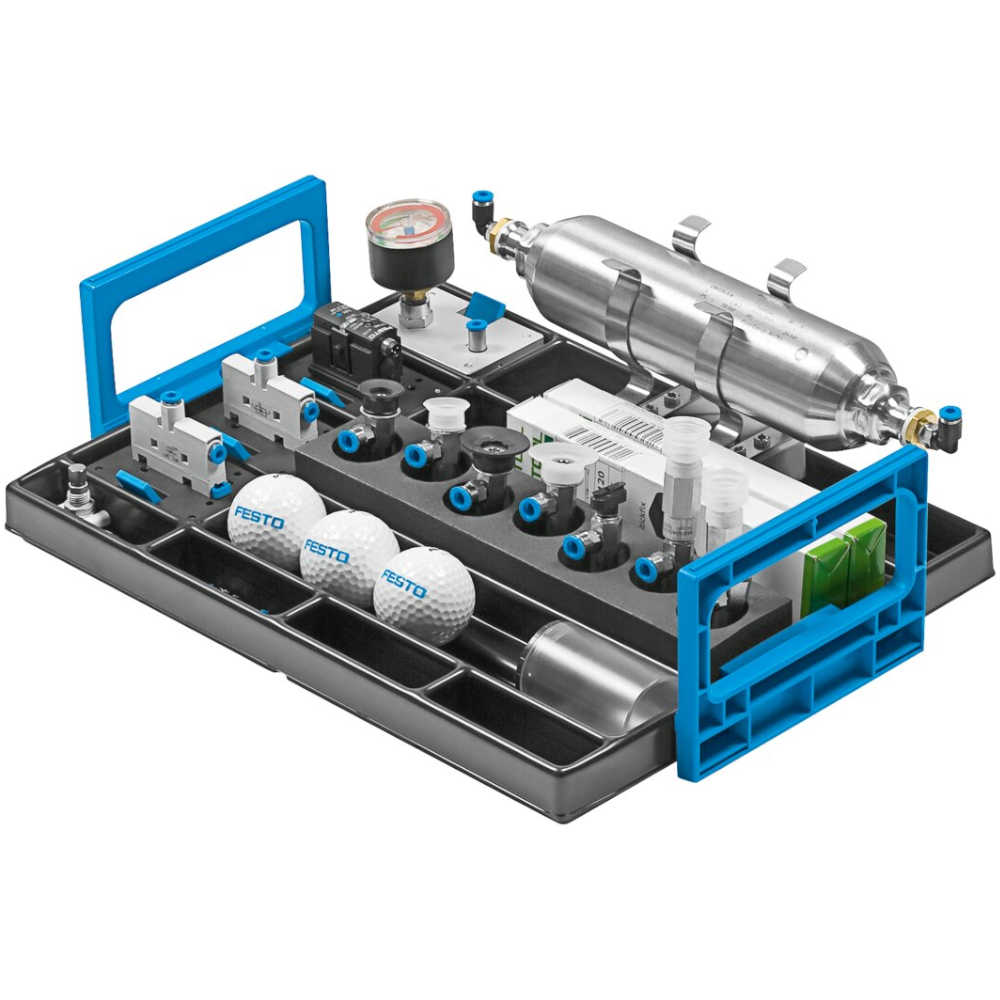

Jeux d'équipement TP 230 - Technique du vide Ref. A-096303
La manipulation de pièces à l'aide de ventouses est devenue incontournable dans la technique de manipulation, car elle offre des avantages tels que la structure simple des ventouses et la manipulation en douceur des pièces. En outre, des temps de cycle rapides sont possibles et les coûts d'investissement sont comparativement faibles. Ces contenus sont traités de manière exhaustive avec l'ensemble d'équipement Technique du vide, Perfectionnement (TP 230).
Descriptif technique
- Le nombre et le modèle des composants de l'ensemble d'équipement et les projets des supports de formation sont parfaitement adaptés les uns aux autres.
- Ce TP permet d'enseigner les bases de la technique de vide.
- Pour la réalisation des exercices de projet, il est nécessaire de disposer des composants de l’ensemble d'équipement Electropneumatique, Initiation (TP 201).
- Les composants peuvent être disposés de manière variable, sans outil et d'une seule main, sur une plaque profilée avec un espacement de 50 mm entre les rainures afin de monter les commandes pneumatiques les plus diverses.
- Tous les raccords pneumatiques et électriques se trouvent sur la face supérieure, facilement accessible, des composants.
- Les composants pneumatiques sont équipés de raccords enfichables pour tuyaux plastique 4 x 0,75 mm pour les types de tuyaux calibrés à l'extérieur.
- Les composants électriques disposent de connecteurs femelles de sécurité de 4 mm ou de connecteurs industriels M8. Tous les composants sont de qualité industrielle.
- Les composants sont livrés dans des organiseurs pratiques.
- Les organiseurs se rangent aussi bien dans les tiroirs des meubles de laboratoire que dans un Systainer.
- Des marquages adhésifs permettant d'identifier clairement l'endroit où les composants sont rangés dans l'organiseur sont compris dans la fourniture.
Objectifs pédagogiques
- Création d'une dépression/d'un vide
- Conception d'applications de vide
- Sélection de ventouses
- Fonctionnement et utilisation des éjecteurs selon le principe de Venturi
- Consommation d'air comprimé dans un système de vide
