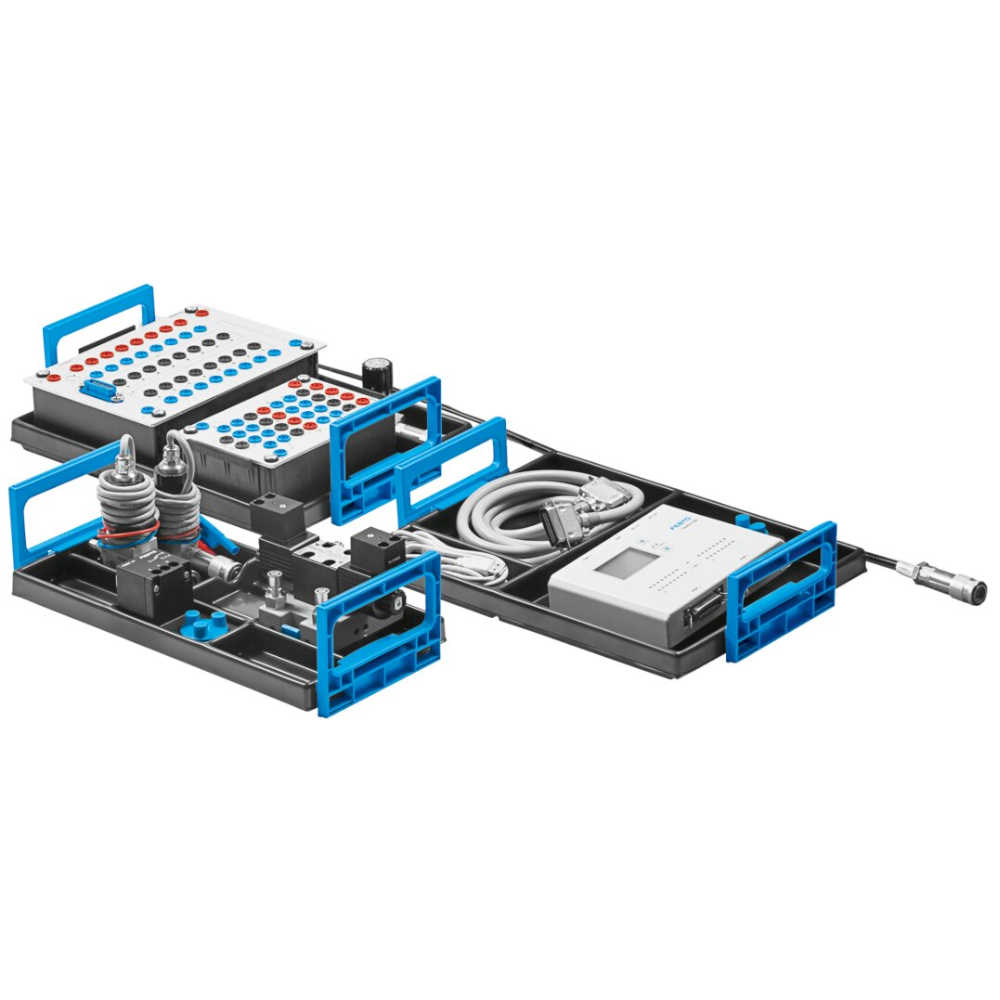

TP 610 - Mesure et régulation dans l'hydraulique avec FluidLab-H Ref. A-096330

Descriptif technique

• Le nombre et le modèle des composants de l'ensemble d'équipement et les exercices de projet enregistrées dans le logiciel FluidLab-H sont parfaitement adaptés les uns aux autres.
• Ainsi, les bases de la mesure et de l'analyse du comportement du système et de la régulation des commandes hydrauliques/électrohydrauliques sont transmises.
• Pour l'exécution des exercices de projet, des composants des ensembles d'équipement Electrohydraulique, Initiation (TP 601) et Hydraulique, Initiation (TP 501) sont nécessaires.
• Les composants peuvent être disposés de manière variable, sans outil et d'une seule main, sur une plaque profilée avec un espacement de 50 mm entre les rainures ou dans le cadre de montage ER.
• Tous les raccords hydrauliques et électriques se trouvent sur la face supérieure, facilement accessible, des composants.
• Le raccordement hydraulique s'effectue sans outil à l'aide de raccords en acier inoxydable à faibles fuites.
• Les embouts mâles et embouts femelles des raccords sont auto-obturants à l'état déconnecté et résistent à une pression de 12 MPa.
• Les capteurs de pression, de température et de débit peuvent être utilisés à n'importe quel point d'accouplement.
• Les composants électriques disposent de connecteurs femelles de sécurité de 4 mm ou de connecteurs industriels M8/M12.
• Tous les composants sont de qualité industrielle.
• Les composants sont livrés dans des organiseurs pratiques. Les organiseurs se rangent aussi bien dans les tiroirs des meubles de laboratoire que dans un Systainer.
• Des marquages adhésifs permettant d'identifier clairement l'endroit où les composants sont rangés dans l'organiseur sont compris dans la fourniture.
