Interface meclab Ref. A-096341

Descriptif technique

• L'interface MecLab® fait le lien entre deux solutions d'apprentissage : Les postes MecLab® et les systèmes de développement de microcontrôleurs TP 1515/1516.
• Cette combinaison crée une solution d'apprentissage unique permettant de commander des applications mécatroniques réelles à l'aide de microcontrôleurs.
• Les étudiants peuvent acquérir les bases du codage et comprendre le rôle des microcontrôleurs dans les petits appareils, un élément central de l'Internet des objets.
• Lorsqu'elle est installée sur un poste MecLab® et connectée à la carte de programmation TP 1515 (PIC) ou TP 1516 (Arduino), l'interface MecLab® gère les signaux d'entrée et de sortie du microcontrôleur.
• Il s'agit de signaux d'entrée binaires (On/Off) provenant du poste (par ex. capteurs de fin de course) à 24 V, et transmettent des signaux au poste pour, par exemple, commander des électrodistributeurs.
• La combinaison des TP 1515/1516 avec les postes MecLab® offre une option de commande améliorée qui permet aux étudiants de s'attaquer à la programmation des microcontrôleurs.
• A l'aide du logiciel de programmation visuelle Flowcode, les étudiants développent des programmes de microcontrôleur pour commander le poste.

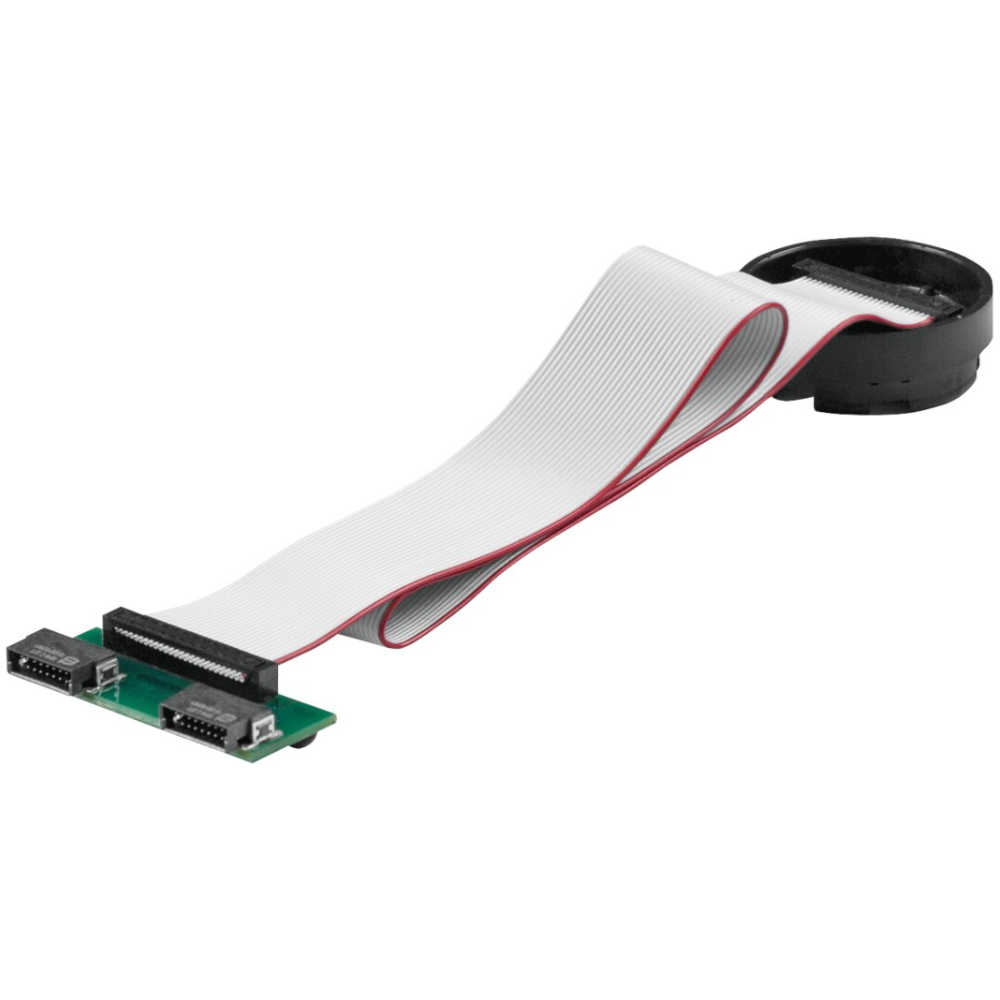

• L'interface MecLab® – Extension (est composée d'un câble plat avec un adaptateur aux deux connecteurs de la carte microcontrôleur du TP 1515/1516, tandis que l'autre extrémité est un adaptateur au dispositif EasyPort Mini EasyKit, qui doit être installé sur le répartiteur multipôle du poste.
