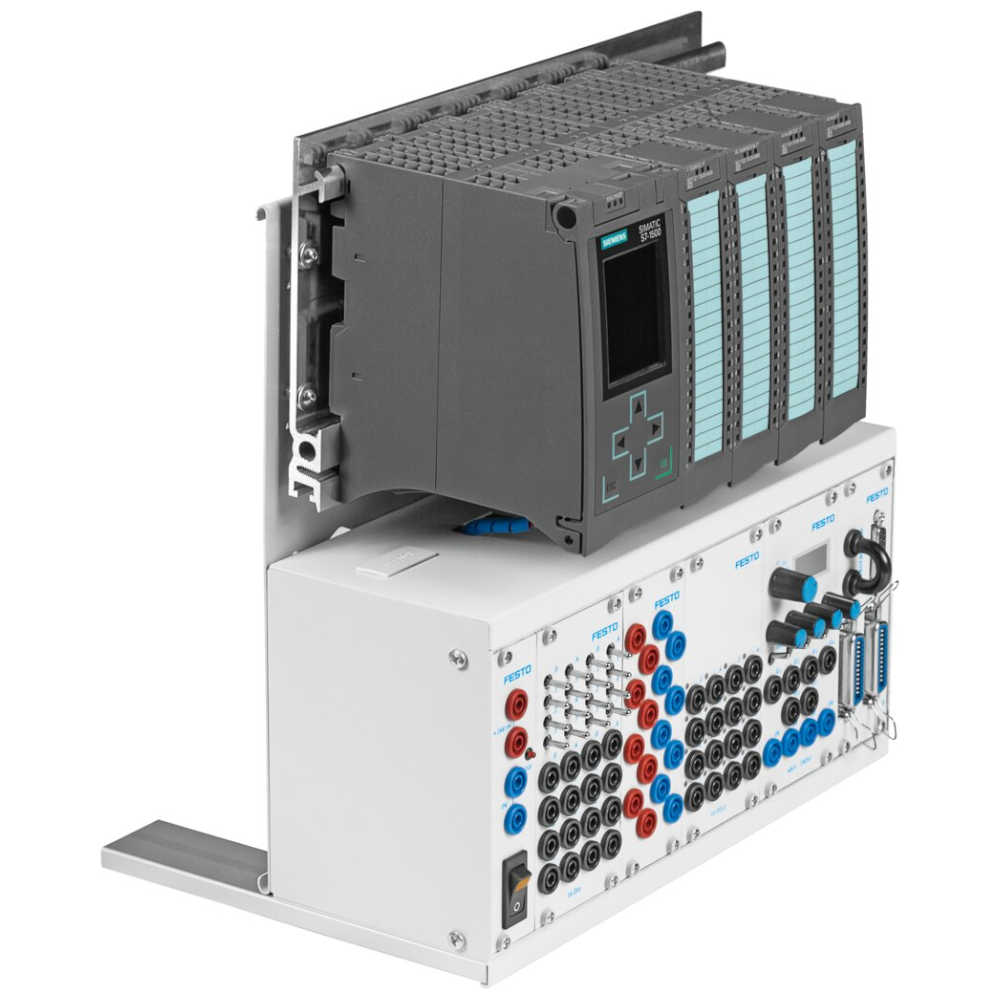

EduTrainer Universal, variantes préférentielles Laboratoire avec SIMATIC S7-1500 Ref. A-096354
Appareil d'entraînement pour le cadre de montage A4 ou comme appareil de table avec contrôleur Siemens S7-1500 moderne utilisé dans l'industrie et modules de simulation. La famille de contrôleurs SIMATIC S7-1500 est la nouvelle génération de contrôleurs dans le TIA Portal et constitue une étape importante dans le domaine de l'automatisation. Elle assure une performance et une convivialité maximales pour les applications moyennes et haut de gamme de l'automatisation des machines et des installations.
Descriptif technique
La famille d'automates SIMATIC S7-1500 dans TIA Portal représente une étape importante dans l'automatisation et garantit des performances et une convivialité maximales pour les applications d'automatisation de machines et d'installations moyennes et hautes de gamme.
Le système porteur contient les modules de simulation suivants :
Module 19" 16DIN (12 TE) avec 16 entrées numériques sur douilles de sécurité 4 mm et 16 interrupteurs/boutons pour la simulation de signal.
Module 19" 16DOUT (12 TE) avec 16 sorties numériques sur douilles de sécurité 4 mm.
Module 19" 4AIN/2AOUT (12 TE) avec traitement des valeurs analogiques via 4 entrées analogiques sur douilles de sécurité 4 mm commutables en simulation par potentiomètre) et 2 sorties analogiques sur douilles de sécurité 4 mm.
Module 19" 24V/0V (9 TE) avec 8 douilles de sécurité 4 mm rouges pour distribution 24 V et 8 douilles de sécurité 4 mm bleues pour distribution 0 V.
Connecteur système de module 19" SysLink (9 TE), avec 2x connexion enfichable SysLink pour station MPS et panneau de commande avec 8 entrées numériques et 8 sorties numériques chacune et 1x connexion enfichable D-Sub 15 broches avec 4 entrées analogiques et 2 sorties analogiques, arrêt d'urgence -Pont pour connecter un circuit de sécurité pour couper 8 sorties numériques.
Le système de support stable en tôle d'acier revêtue de poudre est entièrement assemblé, câblé et testé.
Spécifications techniques :
Dimensions (L x H) : 305 mm x 297 mm (taille 1)
Alimentation intégrée : 120/230 V / 24 V, 4 A
Toutes les variantes sont basées sur des kits d'entraînement Siemens SCE et contiennent chacune un EduTrainer avec câble de programmation (câble Ethernet) et logiciel de programmation STEP 7 (TIA Portal). Lorsque les packages d'entraînement sont mis à jour par Siemens, les contrôleurs sont remplacés par des modèles successeurs - sous réserve de faisabilité technique.
Des règles d'octroi de licences spéciales s'appliquent aux écoles et centres de formation du secteur commercial.
Objectifs pédagogiques
- Programmation avec Siemens STEP 7 (portail TIA)
- Système de support stable en tôle d'acier revêtue par poudre
- Convient aux cadres de montage A4 et peut être utilisé comme appareil de table
- Rail de fixation pour module 19" sur le système de support
- Equipé de connecteurs femelles de sécurité de 4 mm
- Bloc d'alimentation intégré
