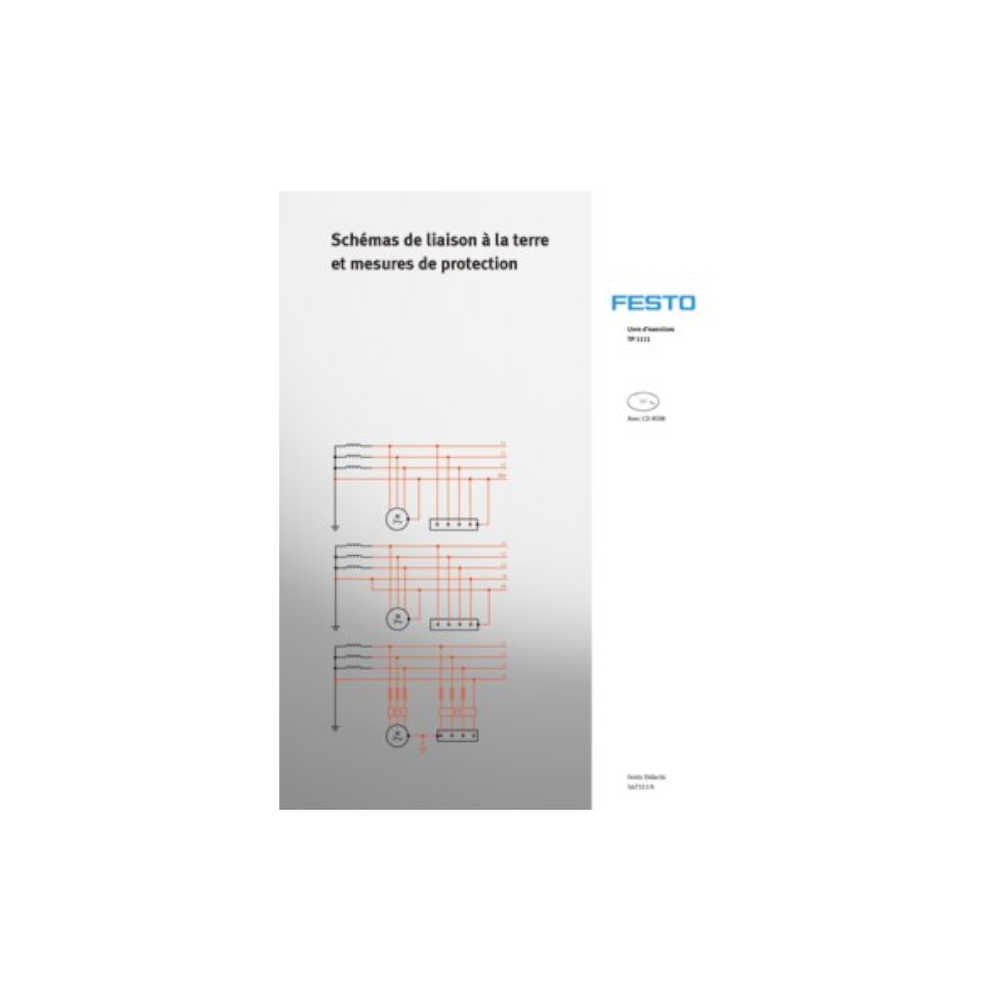

Licence Campus TP 1111, Schémas de liaison à la terre et mesures de protection (FR) Ref. A-096377

Cette Licence Campus comprend un manuel de travaux pratiques et un manuel de travaux pratiques avec solutions. De plus, des aides sont incluses.

Descriptif technique

  • Document didactique comprenant un manuel pour le formateur et un recueil de travaux pratiques pour les étudiants, adapté au jeu de composants TP1111, CD-ROM inclus.
  • Les manuels de travaux pratiques sont des fichiers PDF imprimables.
  • La Licence Campus peut être reproduite et utilisée au sein d'un site à des fins de formation initiale et formation continue.
  • Projets de complexité croissante proches de la réalité.
  • Les schémas de liaison à la terre et mesures de protection constituent une initiation au monde des systèmes électriques.
  • Les contenus sont présentés et expliqués en prenant pour exemple les différents schémas de liaison à la terre.
  • L'accent est mis sur la réalisation dans les règles de l'art et les dangers potentiels, la simulation d'erreurs ainsi que la mesure et l'analyse des caractéristiques.
  • Séparation en manuel et recueil de travaux pratiques. Le manuel fournit un corrigé et des notes didactiques pour chaque fiche de travail du recueil de travaux pratiques. Pagination du manuel identique à celle du recueil de travaux pratiques.


Les thèmes suivants seront abordés :

  • Analyse et évaluation des résultats de mesure dans les systèmes de réseau
  • Protection contre l'électrocution – Protection en service normal
  • Protection contre les chocs électriques – Protection en cas de défaut
  • Protection contre les chocs électriques – Protection en service normal et en cas de défaut
  • Remise d'une installation domestique au client

Équipement

Le document didactique se compose :

de dossiers de médias

du manuel du formateur avec :

• des fiches de travail et leurs corrigés

• des notes didactiques

• 122 pages, en couleurs

Recueil de travaux pratiques pour l'étudiant avec :

• des fiches de travail

• 108 pages

Un CD-ROM multimédia avec :

• des graphiques et des schémas électriques

• une version PDF du manuel et du recueil de travaux pratiques

• des fiches techniques

• des représentations d'ensemble numériques

Objectifs pédagogiques

Mesures sur schémas de liaison à la terre

• Schéma TN-C

• Utilisation d'un schéma TN-C dans la pratique

• Schéma TN-C-S

• Utilisation d'un schéma TN-C-S dans la pratique

• Schéma TT

• Utilisation d'un schéma TT dans la pratique

• Schéma IT

• Utilisation d'un schéma IT dans la pratique

• Mesures de protection prescrites pour les différents systèmes

Protection contre l'électrocution – Protection en service normal

• Notion d'« isolation des parties actives »

• Notion de « capotage ou enveloppe »

• Notion de « protection par obstacles »

• Notion de « protection par éloignement »

• Protection additionnelle par disjoncteur DDR

• Différents types de disjoncteurs DDRProtection contre l'électrocution – Protection en cas de défaut

• Notion de « types de défaut »

• Notion de « résistances de défaut » et d'« allure du courant de défaut »

• Notion de « tension de défaut » et de « tension de contact » maximale admissible

• Notion d'« impédance de boucle » (résistance de boucle)

• Protection par coupure automatique de l'alimentation électrique dans le schéma TN

• Protection par coupure automatique de l'alimentation électrique dans le schéma TT

• Protection par coupure automatique de l'alimentation électrique dans le schéma IT

• Protection par égalisation de potentiel

• Protection par espaces non conducteurs

• Protection par égalisation de potentiel locale sans mise à la terre

• Protection par séparation galvanique

Protection contre l'électrocution – Protection en service normal et en cas de défaut

• Notion de TBTS

• Structure d'un circuit à TBTS

• Utilisation de circuits à TBTS dans la pratique

• Notion de TBTP

• Structure d'un circuit à TBTP

• Utilisation de circuits à TBTP dans la pratique

Projet installation chez le client : Réception d'une installation domestique chez le client

• Marche à suivre lors du contrôle des mesures de protection selon DIN VDE 0100-610

• Marche à suivre lors de l'inspection de l'installation

• Marche à suivre lors de l'essai de l'installation

• Montage et utilisation des instruments de mesure employés

• Marche à suivre lors des mesures prescrites

• Procès-verbal de contrôle et compte rendu de réception d'une installation électrique

• Localisation et suppression de défauts dans le circuit de prises CEE

• Localisation et suppression de défauts dans le circuit de prises à contact de protection

• Localisation et suppression de défauts dans le circuit d'éclairage
