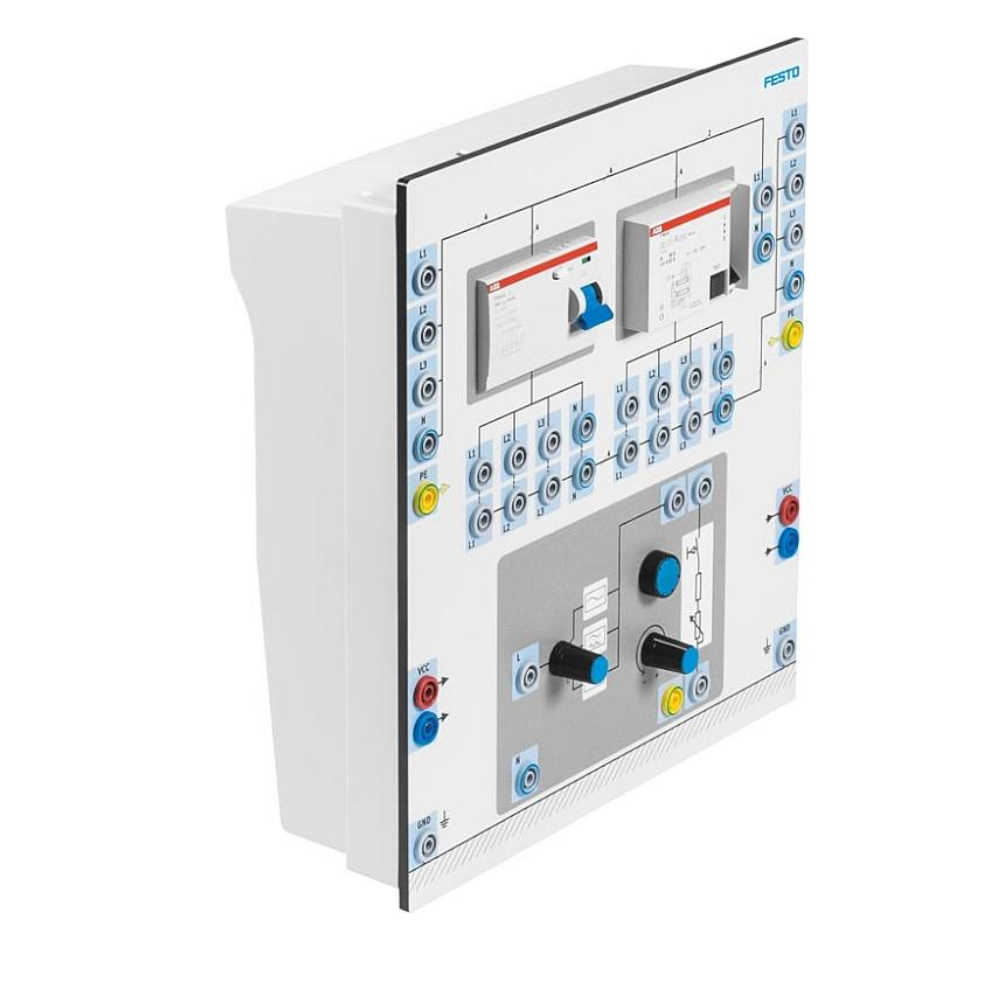

Disjoncteur différentiel type A/B Ref. A-096383

Descriptif technique

• On procède ici à une confrontation des deux différents types de base, le type A et le type B du RCD, et il est possible de faire ressortir les caractéristiques essentielles.
• La plaque dispose d'un simulateur d'erreurs, dans lequel il est possible de présélectionner les différentes formes de tension pour la simulation de courants de fuite, comme la tension alternative, la tension continue pulsée et la tension continue lissée.
• Un autre capteur de tension pour les disjoncteurs différentiels placés après permet une intégration optimale dans le jeu d'équipement de systèmes de réseau et de mesures de sécurité.
• Les positions de tous les connecteurs sont standardisées et sortent sur douilles de sécurité.
• Il est possible de commuter, entre la tension continue, la tension continue pulsée et la tension alternative, l'unité pour la mise à disposition d'un RCD de types A et B, afin de déterminer par la mesure les différences caractéristiques par simulateur d'erreurs intégré avec variation de courant et bouton-poussoir de validation ; il est possible de déterminer le courant de coupure d'un RCD, avec possibilité de raccordement pour le rodage dans la famille de produits des mesures de sécurité, sortie séparée pour les disjoncteurs différentiels, traversée de câble pour la tension auxiliaire des simulateurs d'erreurs, toutes les connexions avec technique de sécurité de 4 mm.
• Configuration didactique des surfaces de plusieurs couleurs avec division en blocs fonctionnels en version anti-rayures ; boîtier en forme de pupitre à pieds en caoutchouc à utiliser dans le cadre A4 ou sur table.

Caractéristiques techniques :

• Tension d’entrée : ca triphasé 400 V (50 Hz)
• Tension de sortie : 3 ca/400 V
• Courant de déclenchement du RCD : 0,03 A
• Possibilité de simuler les différentes formes de tension pour le courant de fuite
• Position des prises d'entrée et de sortie standardisée pour la connexion d'autres mesures de protection Edutrainer® au moyen de cavaliers
• Plaque avant : 266 x 297 mm
• Profondeur de boîtier : 90 mm
